专利号: 2015107997646
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

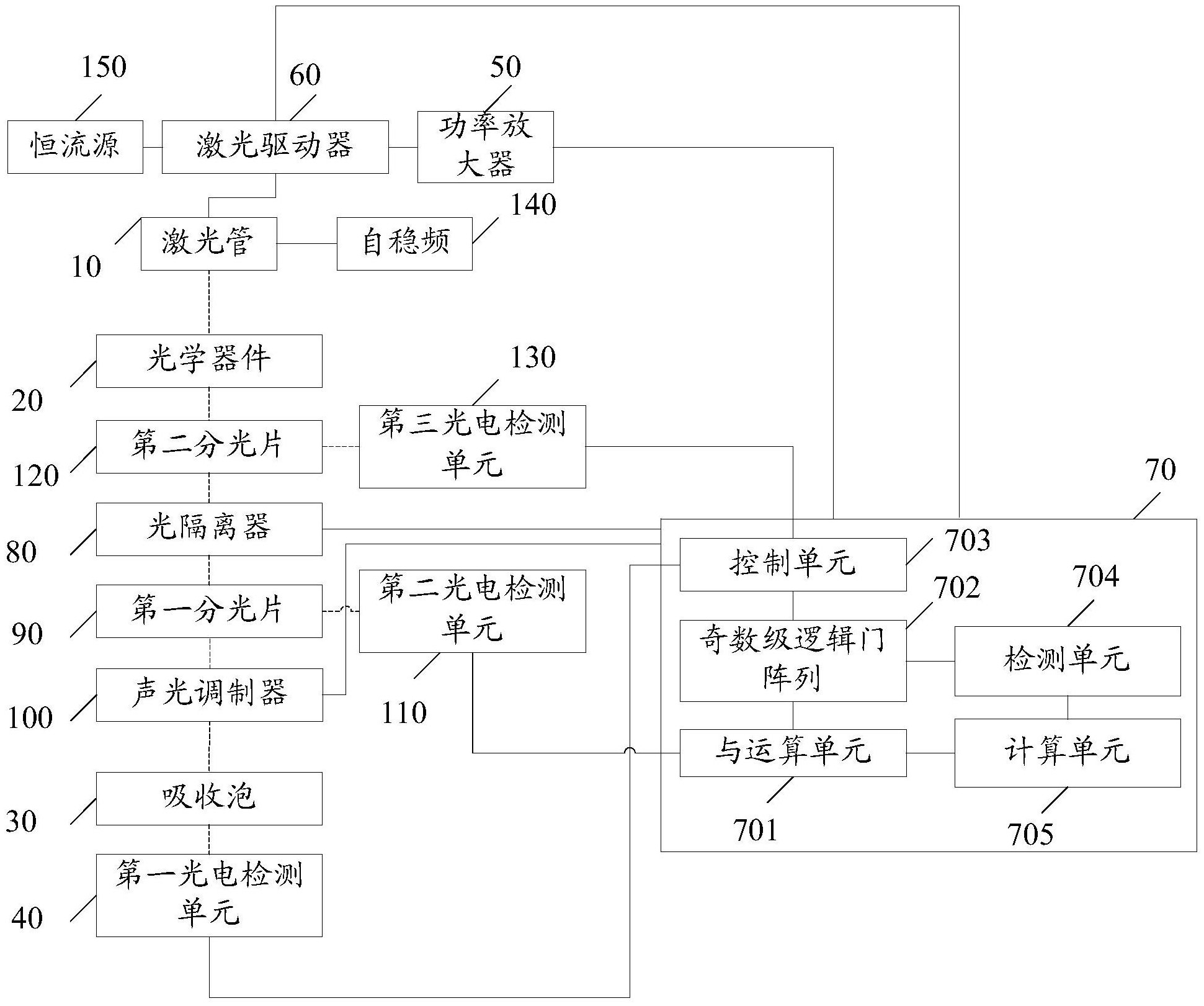

1.一种高锁频精度激光器,其特征在于,所述激光器包括:激光管、光学器件、吸收泡和第一光电检测单元,所述光学器件、吸收泡和第一光电检测单元沿所述激光管的激光的发射方向依次设置,且所述光学器件、吸收泡和第一光电检测单元均设置在所述激光的光路上;

所述激光器还包括:与所述激光管电连接的功率放大器,与所述激光管电连接的激光驱动器,设置在所述光学器件和所述吸收泡之间的声光调制器;

伺服环路,用于根据所述激光管的输出信号的电流产生功率纠偏信号,将所述功率纠偏信号输出到所述功率放大器;在输出所述功率纠偏信号的设定时间后,向所述声光调制器输出一个线性的扫频信号,获取所述第一光电检测单元输出的光检信号,根据所述光检信号的电压值与所述扫频信号的频率值拟合曲线,确定所述曲线中的斜率最大点的电压值Vk和频率值Fk;采用频率为Fk的射频信号调制所述声光调制器,获取所述第一光电检测单元的光检信号,当所述光检信号的电压大于所述电压值Vk时,向所述激光驱动器输出一个绝对值为设定值的正纠偏信号,当所述光检信号的电压小于所述电压值Vk时,向所述激光驱动器输出一个绝对值为设定值的负纠偏信号。

2.根据权利要求1所述的激光器,其特征在于,所述吸收泡为无微波场系统的吸收泡。

3.根据权利要求2所述的激光器,其特征在于,所述吸收泡内设有87Rb原子。

4.根据权利要求1所述的激光器,其特征在于,所述激光器还包括:光隔离器、第一分光片和第二光电检测单元,所述光隔离器和第一分光片依次设置在所述光学器件和所述吸收泡之间,经过所述第一分光片分出的两束激光分别照射到所述吸收泡和所述第二光电检测单元上;

所述激光器还包括:设置在所述光学器件和所述光隔离器之间的第二分光片、正对所述第二分光片的反射光路设置的第三光电检测单元;

所述伺服环路,用于根据所述第二光电检测单元检测的光检信号计算所述激光器的系统闭环时间,计算所述系统闭环时间的倒数得到系统闭环频率,产生一路频率等于所述系统闭环频率的正整数倍的时序信号,采用所述时序信号对所述第三光电检测单元产生的光检信号的电流值进行采样;比较采样到的电流值与额定值的大小,当所述采样到的电流值小于所述额定值时,增大所述功率放大器的倍数,当所述采样到的电流值大于所述额定值时,减小所述功率放大器的倍数。

5.根据权利要求4所述的激光器,其特征在于,所述伺服环路包括:

与运算单元,用于获取所述伺服环路产生的同步鉴相信号和所述第二光电检测单元检测到的光检信号,将所述同步鉴相信号与所述第二光电检测单元检测到的光检信号进行与运算;

奇数级逻辑门阵列,用于接收并处理所述与运算单元的输出结果;

控制单元,用于采用所述奇数级逻辑门阵列的输出信号控制所述光隔离器的开关动作;

检测单元,用于检测所述奇数级逻辑门阵列的输出信号的频率,获得整机振荡周期;

计算单元,用于根据所述整机振荡周期及所述奇数级逻辑门阵列的振荡周期,计算所述系统闭环时间。

6.根据权利要求5所述的激光器,其特征在于,所述计算单元,具体用于:根据以下公式计算所述系统闭环时间:Δt=(T1-T0)/2;

其中,Δt为所述系统闭环时间,T1为所述整机振荡周期,T0为所述奇数级逻辑门阵列的振荡周期。

7.根据权利要求1所述的激光器,其特征在于,所述伺服环路包括直接数字式频率合成器,所述直接数字式频率合成器与所述声光调制器电连接。

8.根据权利要求1至7任一项所述的激光器,其特征在于,所述激光器还包括与所述激光管电连接的自稳频。

9.根据权利要求1至7任一项所述的激光器,其特征在于,所述激光器还包括与所述激光驱动器电连接的恒流源。

10.根据权利要求1至7任一项所述的激光器,其特征在于,所述伺服环路为单片微型计算机。
