专利号: 2015108010896
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

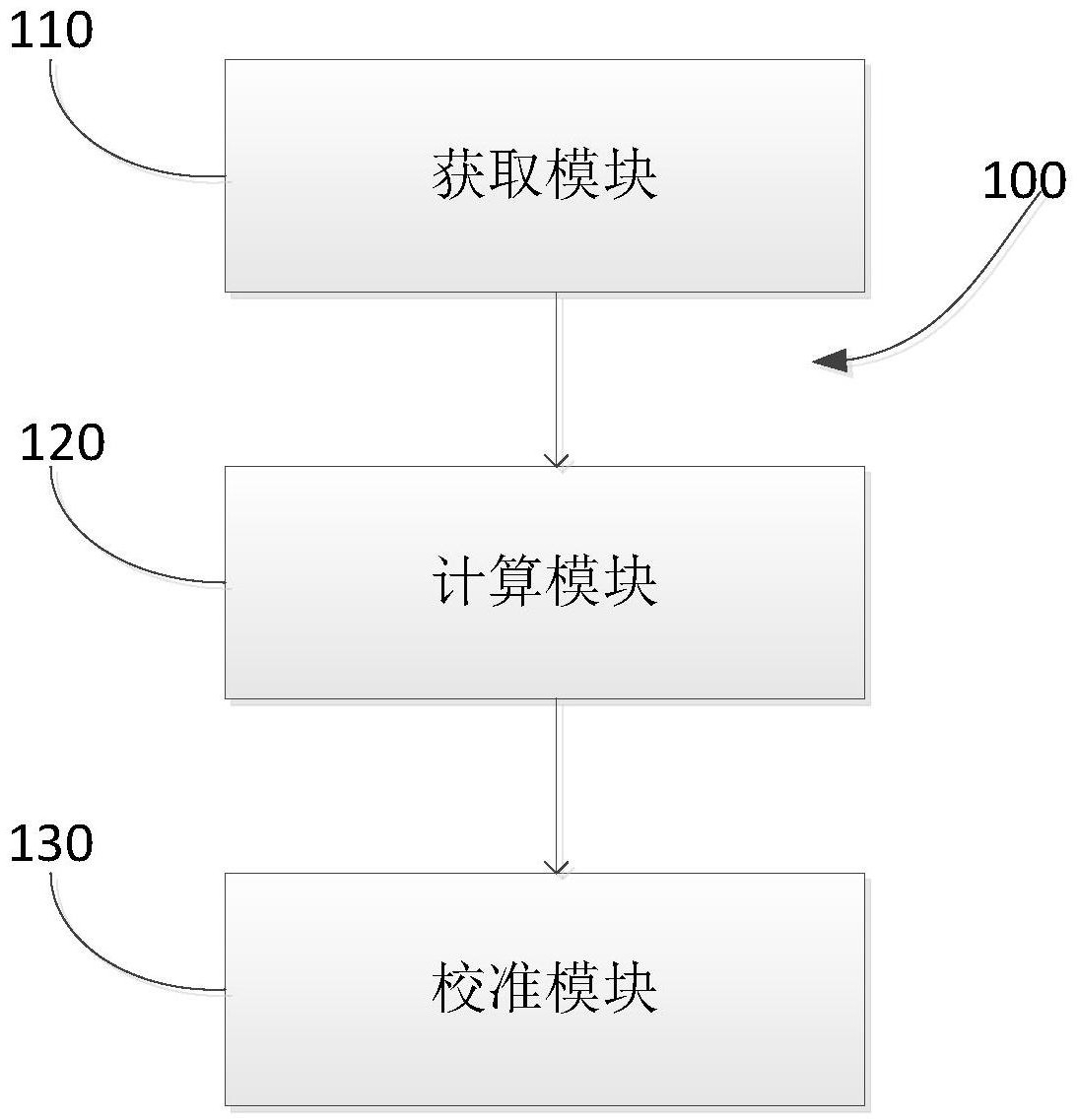

1.一种校准光接收组件灵敏度的装置,其特征在于,包括:

获取模块,用于获取光接收组件在指定温度下的击穿电压值,所述击穿电压为偏置电流产生突变时的电压;

计算模块,用于根据所述击穿电压值计算偏置电压校准值,所述偏置电压校准值是在所述指定温度下所述光接收组件的灵敏度最高的偏置电压值;

校准模块,用于在所述指定温度下,将所述光接收组件的偏置电压值调整为所述偏置电压校准值。

2.根据权利要求1所述的校准光接收组件灵敏度的装置,其特征在于:所述获取模块包括调节单元和获取单元;

所述调节单元用于断开所述光接收组件与光线路终端的连接后,在所述指定温度下,调节给所述光接收组件提供偏置电压的直流电源,使偏置电压从0v开始逐渐增大;

所述获取单元用于在所述调节单元调节偏置电压逐渐增大过程中,当所述光接收组件的偏置电流突然增大时,获取此时的偏置电压值即为击穿电压值。

3.根据权利要求2所述的校准光接收组件灵敏度的装置,其特征在于,所述调节单元包括环境搭建子单元,调节子单元;

所述环境搭建子单元用于将所述光接收组件放入高低温箱中,且光纤不接任何设备,将直流电源连接到所述光接收组件以提供偏置电压,将电流表连接到所述光接收组件,以测量偏置电流;

所述调节子单元用于首先将所述高低温箱的温度调节到所述指定温度,然后调节所述直流电源提供的偏置电压从0v开始逐渐增大;

所述获取单元用于在所述调节单元调节偏置电压逐渐增大过程中,当所述光接收组件的偏置电流突然增大时,获取此时的偏置电压值即为击穿电压值具体为:所述获取单元,用于在所述调节单元调节偏置电压逐渐增大过程中,当连接所述光接收组件的电流表上的读数突然发生很大的变化时,获取此时的偏置电压值即为击穿电压值。

4.根据权利要求1、2或3所述的校准光接收组件灵敏度的装置,其特征在在于,所述计算模块包括减法单元,用于将所述击穿电压值减去一个固定值,得到所述偏置电压校准值,所述固定值为经验数据或者实验所得数据。

5.根据权利要求1、2或3所述的校准光接收组件灵敏度的装置,其特征在于,所述装置进一步还包括曲线生成模块,用于在获取多个指定温度下的击穿电压值并计算偏置电压校准值之后,生成所述击穿电压值、偏置电压校准值随温度变化的曲线图,以便向用户展示所述曲线图。

6.一种校准光接收组件灵敏度的方法,其特征在于,包括:

获取光接收组件在指定温度下的击穿电压值,所述击穿电压为偏置电流产生突变时的电压;

根据所述击穿电压值计算偏置电压校准值,所述偏置电压校准值是在所述指定温度下所述光接收组件的灵敏度最高的偏置电压值;

在所述指定温度下,将所述光接收组件的偏置电压值调整为所述偏置电压校准值。

7.根据权利要求6所述的校准光接收组件灵敏度的方法,其特征在于,所述获取光接收组件在指定温度下的击穿电压值具体为:断开所述光接收组件与光线路终端的连接后,在所述指定温度下,调节给所述光接收组件提供偏置电压的直流电源,使偏置电压从0v开始逐渐增大,当所述光接收组件的偏置电流突然增大时,获取此时的偏置电压值即为击穿电压值。

8.根据权利要求7所述的校准光接收组件灵敏度的方法,其特征在于,所述断开所述光接收组件与光线路终端的连接后,在所述指定温度下,调节给所述光接收组件提供偏置电压的直流电源,使偏置电压从0v开始逐渐增大具体为:将所述光接收组件放入高低温箱中,且光纤不接任何设备,将直流电源连接到所述光接收组件以提供偏置电压,将所述高低温箱的温度调节到所述指定温度后,调节所述直流电源提供的偏置电压从0v开始逐渐增大;

所述当所述光接收组件的偏置电流突然增大时,获取此时的偏置电压值即为击穿电压值具体为:将电流表连接到所述光接收组件,以测量偏置电流,当所述电流表上的读数突然发生很大的变化时,获取此时的偏置电压值即为击穿电压值。

9.根据权利要求6、7或8所述的校准光接收组件灵敏度的方法,其特征在于,所述根据所述击穿电压值计算偏置电压校准值具体为:将所述击穿电压值减去一个固定值,得到所述偏置电压校准值,所述固定值为经验数据或者实验所得数据。

10.根据权利要求6、7或8所述的校准光接收组件灵敏度的方法,其特征在于,所述方法进一步还包括:在获取多个指定温度下的击穿电压值并计算偏置电压校准值之后,生成所述击穿电压值、偏置电压校准值随温度变化的曲线图,以便向用户展示所述曲线图。
