1.一种可调节声束角及测试区域的超声波应力检测设备，包括：中心定位台(100)；所述中心定位台(100)相对侧面上固定有平行导轨架(200)，固定于中心定位台(100)相对侧面的一对平行导轨架(200)在同一条轴线上；所述每个平行导轨架(200)均滑动连接有玻璃底座(300)，所述玻璃底座(300)的上部为具有凸圆弧导轨面(311)的U型槽轨(310)，探头固定楔块(400)与所述U型槽轨(310)的侧壁滑动连接，且探头固定楔块(400)的凹圆弧面与U型槽轨(310)的凸圆弧导轨面(311)配合；所述探头固定楔块(400)上部设置有探头固定腔(500)，用于固定超声探头。

2.根据权利要求1所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述中心定位台(100)的中间为圆形定位孔(110)。

3.根据权利要求1所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述固定于中心定位台(100)侧面的平行导轨架(200)为互相垂直的两对。

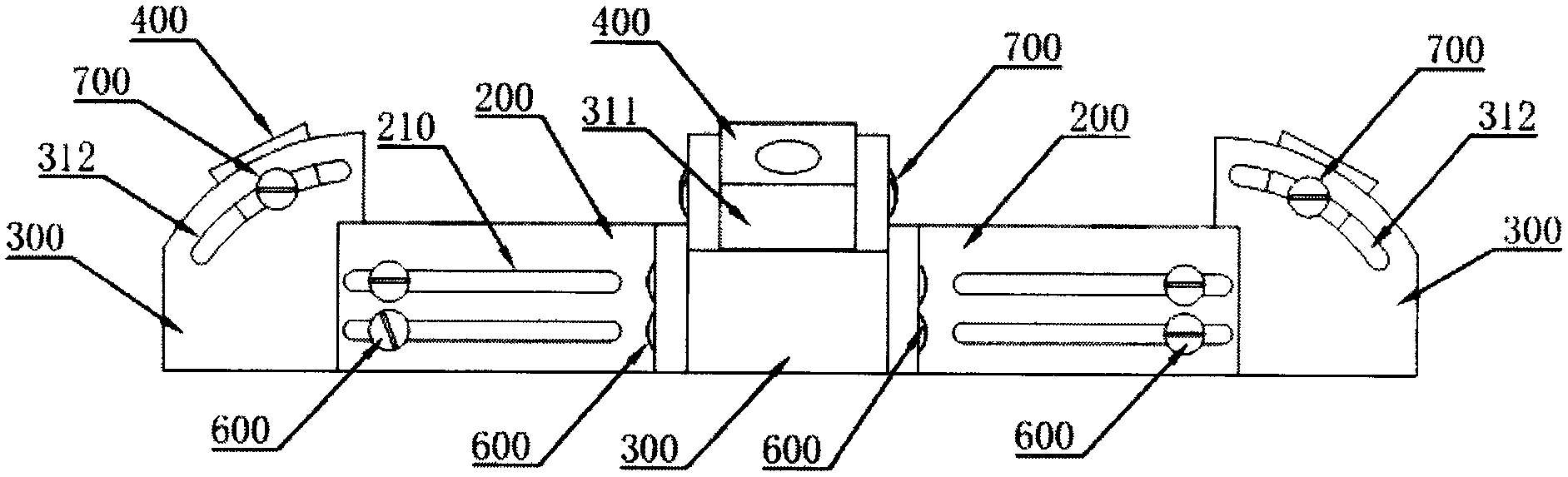

4.根据权利要求1所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述平行导轨架(200)与玻璃底座(300)滑动连接的具体方式是：所述平行导轨架(200)的两导轨侧壁均设有供定位螺钉(600)穿过的水平通槽(210)，玻璃底座(300)位于两导轨之间，玻璃底座(300)与两导轨侧壁相对的侧面上设有与定位螺钉(600)配合的螺纹盲孔；定位螺钉(600)穿过两导轨侧壁的水平通槽(210)拧入玻璃底座(300)侧面的螺纹盲孔，可使玻璃底座(300)沿平行导轨架(200)滑动，并通过拧紧定位螺钉(600)使螺钉头压紧导轨侧壁定位。

5.根据权利要求3所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述平行轨道架(200)两导轨侧壁的水平通槽(210)边缘设置有刻度。

6.根据权利要求3所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述平行导轨架(200)的每条导轨侧壁的水平通槽(210)为平行的上下两条，相对的玻璃底座(300)侧面的螺纹盲孔也为上下两个，所述上部的水平通槽(211)与上部的螺纹盲孔位于同一水平位置，下部的水平通槽(212)与下部的螺纹盲孔位于同一水平位置。

7.根据权利要求1所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述U型槽轨(310)的侧壁与探头固定楔块(400)滑动连接的具体方式是：所述U型槽轨(310)的两侧壁均设有供锁紧螺(700)钉穿过的、与凸圆弧导轨面(311)平行的弧形通槽(312)，探头固定楔块(400)与U型槽轨(310)侧壁相对的侧面上设有与锁紧螺钉(700)配合的螺纹盲孔；锁紧螺钉(700)穿过U型槽轨(310)侧壁的弧形通槽(312)，拧入探头固定楔块(400)侧面的螺纹盲孔，可使探头固定楔块(400)沿U型槽轨(310)的凸圆弧导轨面(311)滑动，并通过拧紧锁紧螺钉(700)使螺钉头压紧U型槽轨(310)侧壁锁紧。

8.根据权利要求5所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述U型槽轨(310)侧壁的弧形通槽(312)边缘设置有倾斜角刻度。

9.根据权利要求1所述的一种可调节声束角及测试区域的超声波应力检测设备，其特征在于：所述探头固定楔块(400)的凹圆弧面与U型槽轨(310)的凸圆弧导轨面(311)之间留有1-2mm的装配公差，检测时通过耦合剂填补所述装配公差。
