专利号: 2015108075922
申请人: 河南机电高等专科学校
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

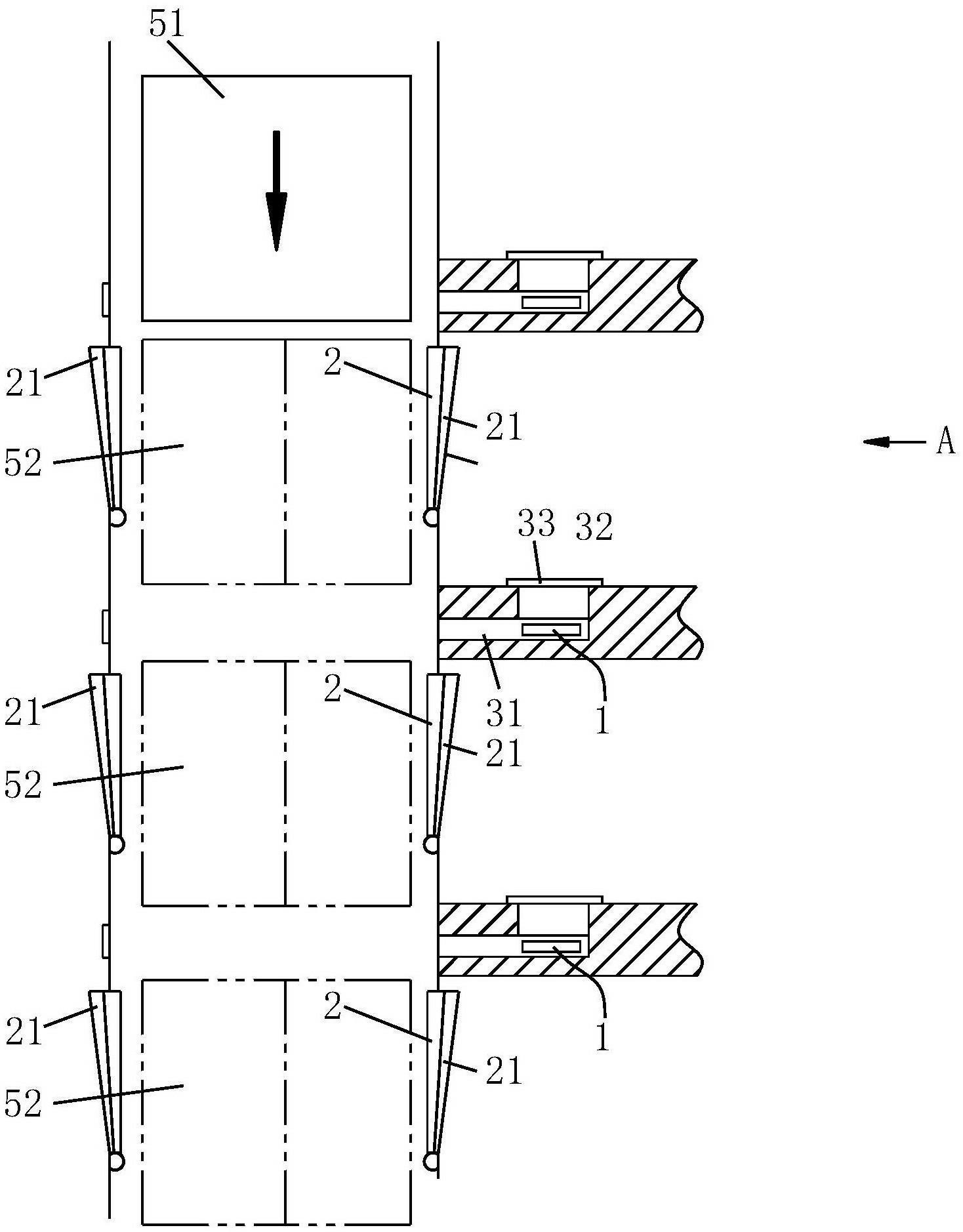

1.一种电梯防坠落紧急装置,包括气囊组件(1),所述气囊组件(1)包括安全气囊(11)、给气囊充气的气体发生器、气体发生器的点火装置,点火装置与电子控制器(12)连接;其特征在于:所述气囊组件(1)设置在电梯门洞(52)下方、电梯井侧壁上水平设置的放置孔(31)内,相对于设有放置孔(31)的电梯井另一侧的侧壁上设有凹槽,所述安全气囊(11)弹出后,其一端顶入凹槽内;所述安全气囊(11)的上表面与轿厢(51)底部接触时,轿箱(51)位于正常的停层位置;所述轿厢(51)内设置速度传感器(53)、高度传感器(54),所述速度传感器(53)、高度传感器(54)的输出信号传送给电子控制器(12);所述电梯井在每一个电梯门洞(52)位置处设置速度传感器(53)、压力传感器(57),所述速度传感器(53)、压力传感器(57)的输出信号传送给电子控制器(12)。

2.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述每一电梯门洞(52)下方的电梯井侧壁上对称设置限位板(2),且限位板(2)位于放置孔(31)下侧,所述限位板(2)的下端与电梯井侧壁铰接,所述限位板(2)的中部通过弹簧与电梯井侧壁连接,所述限位板(2)的上部由电动插销固定,所述电动插销与电子控制器(12)连接。

3.根据权利要求2所述的一种电梯防坠落紧急装置,其特征在于:所述限位板(2)呈倒直角三角形,倒直角三角形的一个锐角位于下端,另一个直角位于上端并位于电梯井侧壁的凹部内,限位板(2)朝向电梯井侧壁的板面固定耐磨层(21),所述上下楼层位置的限位板(2)错位布置。

4.根据权利要求3所述的一种电梯防坠落紧急装置,其特征在于:所述限位板(2)在轿厢(51)坠落时接收电子控制器(12)的信号,产生动作;轿厢(51)冲顶时限位板(2)不接收电子控制器(12)的信号。

5.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述放置孔(31)、气囊组件(1)、凹槽设置在每层楼的电梯门洞(52)下方,或设置在相邻的几个停层之间的其中一个电梯门洞(52)下方。

6.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述轿厢(51)内设置可以接收电子控制器(12)输出信号的显示器(55),所述显示器(55)显示轿厢上升、下降时的实际加速度值以及轿厢上升、下降时的最大安全加速度值。

7.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述轿厢(51)内设有紧急开关(56),所述紧急开关(56)的输出信号传送给电子控制器(12)。

8.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述轿厢(51)底部和顶部设有弹性缓冲垫,所述弹性缓冲垫将轿厢(51)底部和顶部的刚性部件完全包裹。

9.根据权利要求1所述的一种电梯防坠落紧急装置,其特征在于:所述放置孔(31)远离电梯门洞(52)的一端开有竖直方向的安装检查孔(32),所述安装检查孔(32)上端设置透明窗(33),所述透明窗(33)的上表面与该停层地板表面高度一致。
