专利号: 2015108080009
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

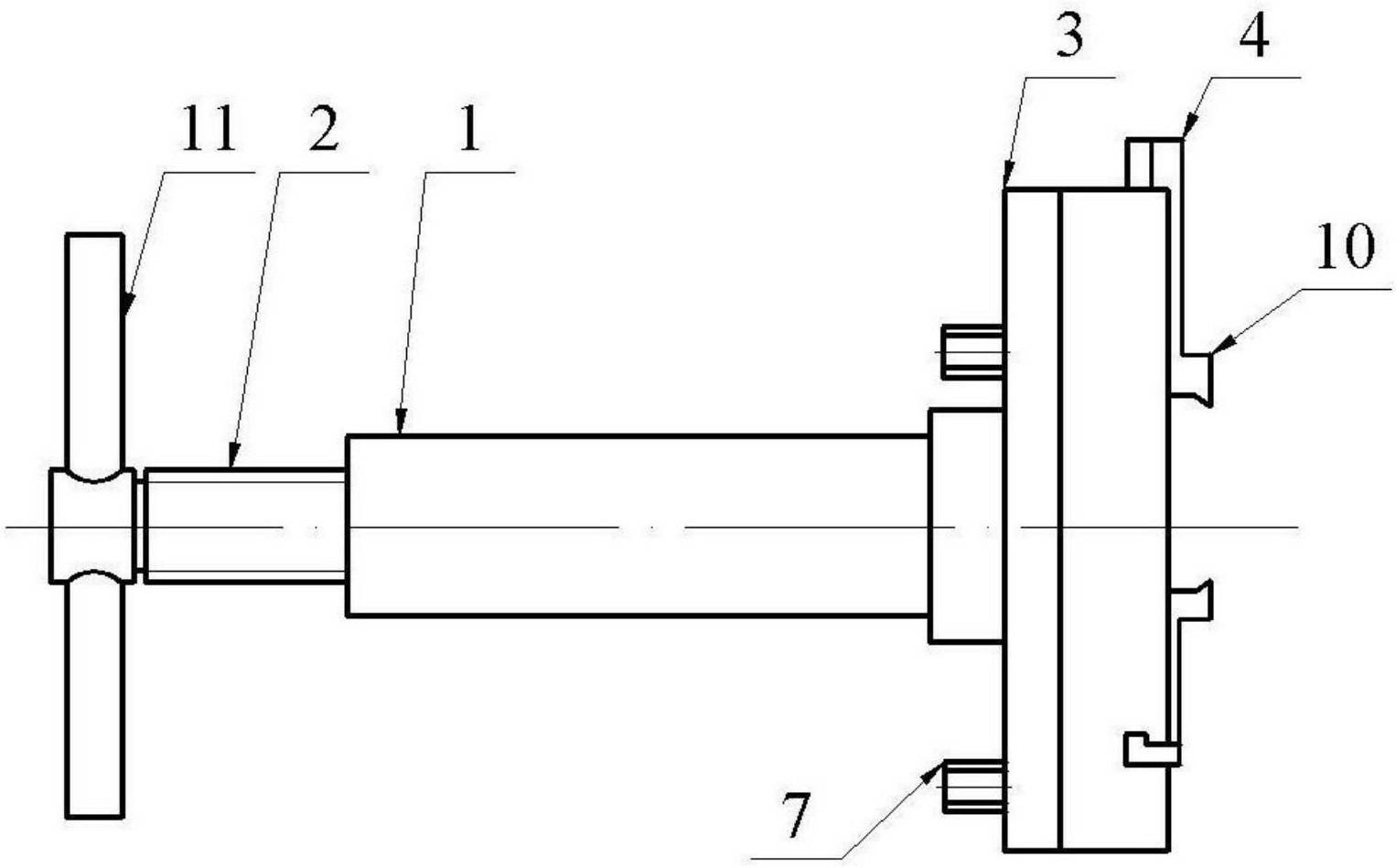

1.一种膨胀螺栓清理器,其特征在于:包括中空的圆柱形套筒(1);所述的套筒(1)内穿设有一根其端部可向膨胀螺栓的螺杆(13)施加轴向推力的顶杆(2),套筒(1)的轴向端部上安装有固定盘(3);所述的固定盘(3)中心处开设有与套筒(1)同轴的第一通孔(14),固定盘(3)背向套筒(1)的一侧设置有用于固定膨胀螺栓外套筒(12)的卡盘;所述的顶杆(2)沿轴向可移动地穿设于套筒(1)和固定盘(3)的第一通孔(14)内,与固定盘(3)和套筒(1)同轴布置。

2.如权利要求1所述的一种膨胀螺栓清理器,其特征在于:所述的卡盘为卡爪式卡盘结构,包括不少于两个的多个卡爪(4);所述的固定盘(3)中空,固定盘(3)背向套筒(1)的一侧开设有多个沿其径向排布的卡槽(5);所述的卡爪(4)为T型结构,其大头一端卡接在卡槽(5)内,通过设置于固定盘(3)内的传动装置驱动沿固定盘(3)的径向方向运动。

3.如权利要求2所述的一种膨胀螺栓清理器,其特征在于:所述的传动装置包括设置于固定盘(3)内的盘齿轮(6)以及与盘齿轮(6)圆周侧面上的齿轮传动连接的轴齿轮(7);

所述的轴齿轮(7)轴线与盘齿轮(6)轴线平行,其侧部设置有与盘齿轮(6)圆周侧面上的齿轮对应的齿条结构;所述的卡爪(4)大头一端的端面上设置有进给齿条(8);所述的盘齿轮(6)与固定盘(3)同轴设置其中心处开设有第二通孔(15),盘齿轮(6)背向套筒(1)的盘面上设有对应进给齿条(8)的等距盘簧式传动齿条(9)。

4.如权利要求3所述的一种膨胀螺栓清理器,其特征在于:所述的卡爪(4)以固定盘(3)的圆心为中心对称分布在固定盘(3)的盘面上。

5.如权利要求4所述的一种膨胀螺栓清理器,其特征在于:所述的卡爪(4)有三个,以两两间隔120°的方式对称布置于固定盘(3)的盘面上。

6.如权利要求5所述的一种膨胀螺栓清理器,其特征在于:相邻两个卡爪(4)之间布置有一个轴齿轮(7);所述的轴齿轮(7)以两两间隔120°的方式对称布置于固定盘(3)的盘面上。

7.如权利要求6所述的一种膨胀螺栓清理器,其特征在于:所述的卡爪(4)朝向固定盘(3)圆心的一端设置有弯折的弧刀形爪牙(10)。

8.如权利要求1所述的一种膨胀螺栓清理器,其特征在于:所述的顶杆(2)与套筒(1)螺纹传动连接。

9.如权利要求8所述的一种膨胀螺栓清理器,其特征在于:所述的顶杆(2)背向套筒(1)的轴向端部上设置有与顶杆(2)垂直相交的受力杆(11)。
