专利号: 2015108083153
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

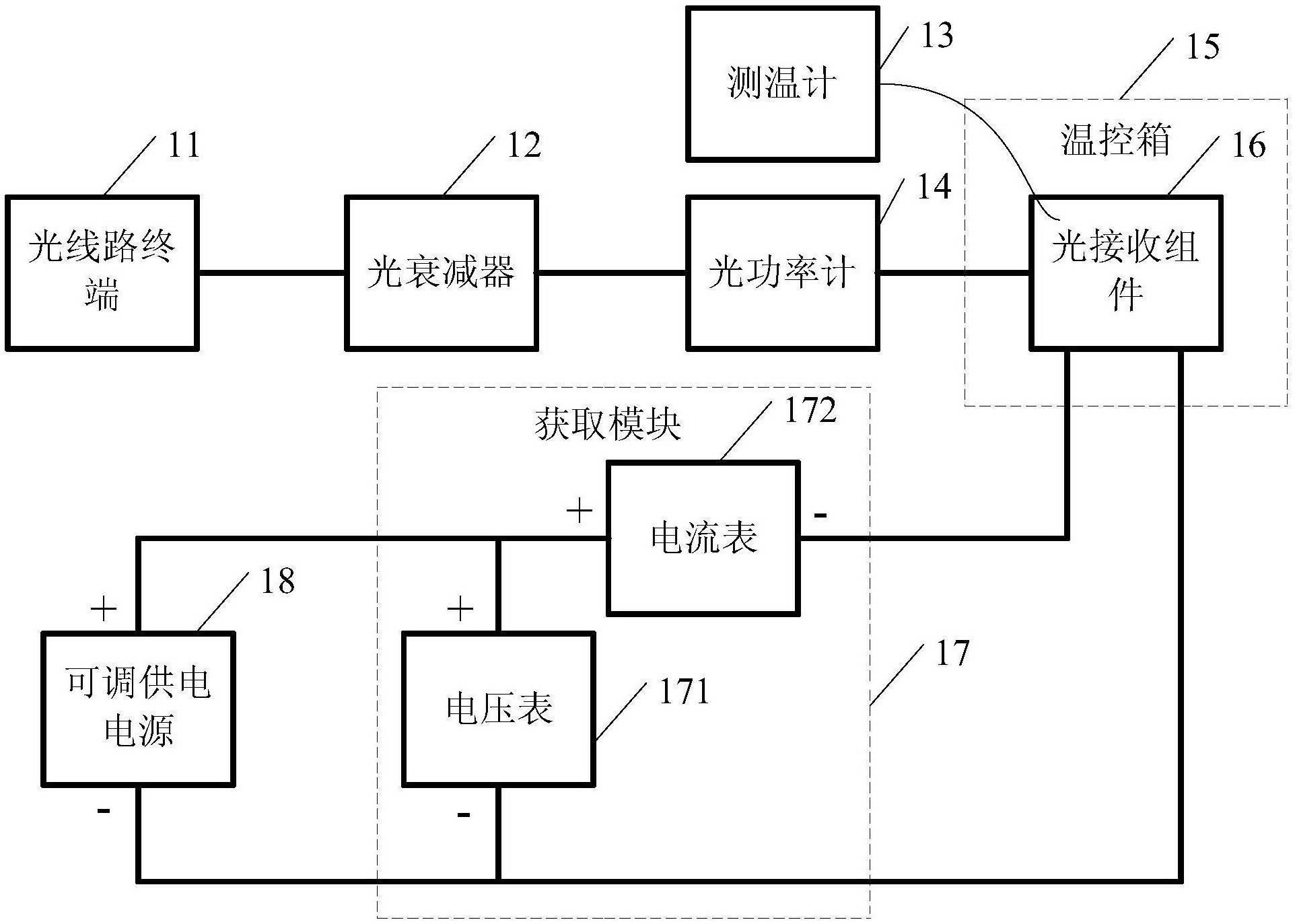

1.一种校准光接收组件接收灵敏度的系统,其特征在于,提供多组测试数据组,每组所述测试数据组包括测试温度,测试电流和光功率,包括:一光接收组件,设置于一温控箱内,用以接收光线;

所述温控箱用以根据所述测试数据组,将所述温度箱的温度调节至相应的所述测试温度;

一光线路终端,用以向所述光接收组件发射所述光线;

一光衰减器,通过光纤连接于所述光线路终端与所述光接收组件之间,用以根据所述测试数据组,对所述光线路终发射的所述光线进行光功率衰减;

一光功率计,通过光纤连接于所述光衰减器与所述光接收组件之间,用以获取所述光线的所述光功率;

一可调供电电源,用以为所述光接收组件供电,并根据所述测试数据组,将所述可调供电电源的输出电压调节至相应的所述测试电压;

一获取模块,连接于所述供电电源与所述光接收组件之间,用以获取所述光接收组件接收灵敏度的所述校准值;

一记录单元,连接所述获取模块,用以逐条记录每组所述校准值。

2.如权利要求1所述的校准光接收组件接收灵敏度的系统,其特征在于,还包括:一生成单元,连接所述记录单元,用以根据所有组的所述校准值生成校准曲线。

3.如权利要求1所述的校准光接收组件接收灵敏度的系统,其特征在于,所述可调供电电源采用可调直流电源。

4.如权利要求1所述的校准光接收组件接收灵敏度的系统,其特征在于,所述获取模块包括:一电压表,并联于所述可调供电电源的两端,用以测量所述可调供电电源的输出电压;

一电流表,连接于所述可调供电电源与所述光接收组件之间,用以测量所述供电电源的输出电流。

5.如权利要求1或3所述的校准光接收组件接收灵敏度的系统,其特征在于,所述可调供电电源的可调范围在60V以上,调节精度为0.001V。

6.如权利要求4所述的校准光接收组件接收灵敏度的系统,其特征在于,所述电压表的测试范围在60V以上,测试精度为0.001V。

7.如权利要求4所述的校准光接收组件接收灵敏度的系统,其特征在于,所述电流表的测试范围在0uA-50uA之间,测试精度为0.001uA。

8.一种校准光接收组件接收灵敏度的方法,应用如权利要求1所述校准光接收组件接收灵敏度的系统,其特征在于,提供一存储单元用以存储多组所述测试数据组,每组所述测试数据组包括所述测试温度,所述测试电流和所述光功率,包括下述步骤:S1.根据每一组所述测试数据组逐条对所述光接收组件的接收灵敏度的校准值进行测试,以获取所述光接收组件接收灵敏度的每组所述校准值;

S2.逐条记录每组所述校准值;

S3.根据所有组的所述校准值生成校准曲线。

9.如权利要求8所述的校准光接收组件接收灵敏度的方法,其特征在于,在所述步骤S1中获取一组所述光接收组件接收灵敏度的校准值的具体过程为:S11.根据一组所述测试数据组,调节所述光衰减器以使所述光接收组件输出的所述光功率达到所述测试数据组中相应的所述光功率;

S12.根据所述测试数据组,调节所述温控箱的温度以使所述温控箱的温度达到所述测试温度;

S13.根据所述测试数据组,调节所述可调供电电源的输出电压以使所述输出电压达到电压阈值,并获取所述可调供电电源的输出电流;

S14.调节所述可调供电电源的所述输出电压,以使所述输出电流达到所述测试电流,并记录所述输出电压即所述测试电压,以获取一组所述校准值即所述测试温度和所述测试电压。

10.如权利要求9所述的校准光接收组件接收灵敏度的方法,其特征在于,所述电压阈值为15V。

11.如权利要求9所述的校准光接收组件接收灵敏度的方法,其特征在于,所述光功率为-30dBm。

12.如权利要求9所述的校准光接收组件接收灵敏度的方法,其特征在于,在所述步骤S13中所述测试电流是所述步骤S12中所述输出电流的13倍。
