专利号: 2015108112584
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

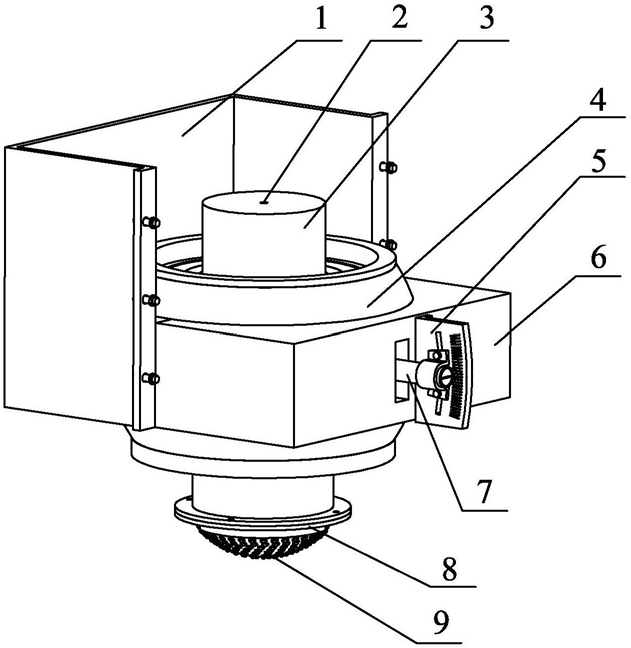

1.一种可调倾角的射流抛光小磨头,其特征在于:包括外壳、旋转主轴、轴承组、球销副内副、x轴角度调节板、球销副外副、销杆、刚性抛光头及柔性抛光垫,其中,刚性抛光头具有一圆弧表面,柔性抛光垫附着在刚性抛光头的圆弧表面,刚性抛光头与旋转主轴固定连接,旋转主轴的轴中心开设有一个贯通到柔性抛光垫的磨料射流道,旋转主轴通过轴承组与球销副内副固定连接,球销副外副与外壳固定连接,销杆一端与球销副内副外表面固定连接,且销杆的轴线延长线通过球销副内副的圆心,另一端穿过球销副外副和外壳并伸出外壳,x轴角度调节板固定在外壳外表面位于销杆的一侧,销杆的自由端能以预设角度定位在x轴角度调节板上。

2.如权利要求1所述的一种可调倾角的射流抛光小磨头,其特征在于:所述的x轴角度调节板上设有一弧形滑槽,销杆套设于一个U型锁紧块内,该U型锁紧块包括弧形压块和与弧形压块相连接并向外侧弯折的两自由端,U型锁紧块的两自由端通过螺栓固定至x轴角度调节板上。

3.如权利要求2所述的一种可调倾角的射流抛光小磨头,其特征在于:所述的x轴角度调节板上与弧形滑槽相应处设有角度刻线。

4.如权利要求2所述的一种可调倾角的射流抛光小磨头,其特征在于:所述销杆自由端端面标注有角度刻线,且设有一能与销杆同步旋转的角度校准条。

5.如权利要求1所述的一种可调倾角的射流抛光小磨头,其特征在于:所述的轴承组包括同轴装设于旋转主轴的上盖板、上轴承、套筒、下轴承及下盖板,旋转主轴中心与刚性抛光头连接处设有密封垫。

6.如权利要求1所述的一种可调倾角的射流抛光小磨头,其特征在于:所述的柔性抛光垫外抛光表面为波纹状。
