1.一种空心纳米碳球组装介孔碳纤维材料的制备方法，其特征在于，包括如下步骤：(1)将氨三乙酸加入可溶性金属盐的异丙醇-水溶液中，于反应器中水热静置,冷至室温后料液经抽滤干燥后制得金属-氨三乙酸配合物前驱体纤维；

所述可溶性金属盐的异丙醇-水溶液浓度为0.1mol/L，所述可溶性金属盐与氨三乙酸的物质的量之比为3～1:1，所述异丙醇-水混合溶液体积比为0～1:1，所述水热静置温度为

160～220℃，水热静置时间为10～24h；

(2)将金属-氨三乙酸配合物前驱体在限制性气氛下焙烧可得碳/金属氧化物(金属)复合纤维；

所述限制性气氛为密闭条件或氩气气氛下；

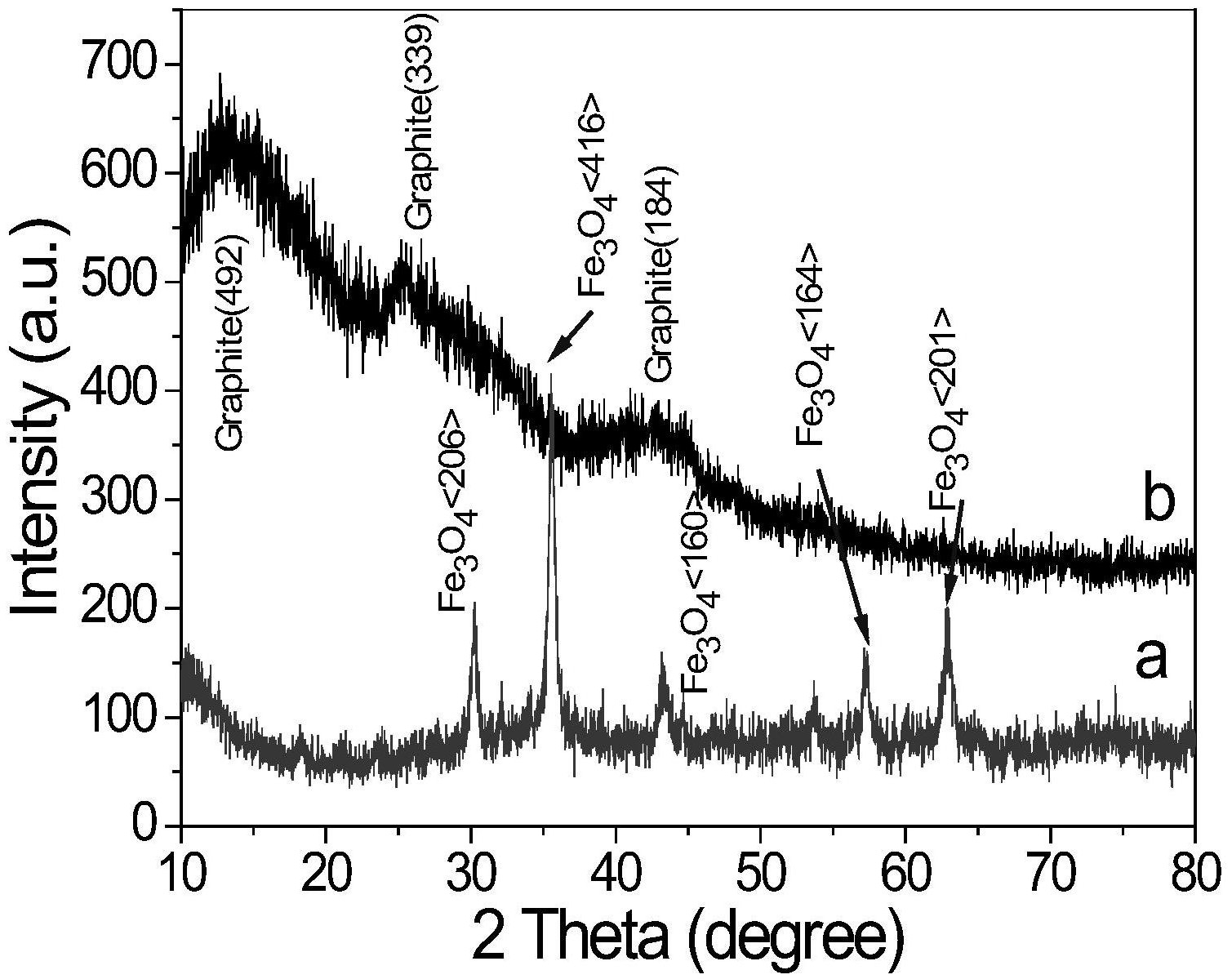

(3)将步骤(2)得到的碳/金属氧化物(金属)复合纤维加入酸蚀液中静置酸蚀，之后过滤用稀氢氧化钠溶液洗涤，再用蒸馏水洗涤至滤液呈中性，最后干燥即得空心纳米碳球组装的介孔碳纤维材料；

所述酸蚀液为稀的硫酸、硝酸或盐酸溶液，其浓度为2mol/L～4mol/L；所述酸蚀时间为

4～12h；所述稀氢氧化钠溶液浓度为0.5～2mol/L；所述以克计量的碳/金属氧化物(金属)复合纤维的质量与以毫升计量的酸蚀液的体积比例为：1:20～100。

2.如权利要求1所述的空心纳米碳球组装介孔碳纤维材料的制备方法，其特征在于，在步骤(1)中，所述可溶性金属盐为硫酸亚铁铵或硫酸镍。

3.如权利要求1所述的空心纳米碳球组装介孔碳纤维材料的制备方法，其特征在于，所述步骤(2)中的焙烧采用程序升温法，升温速率为1～5℃/min,焙烧温度为400～600℃，焙烧时间3～6h。
