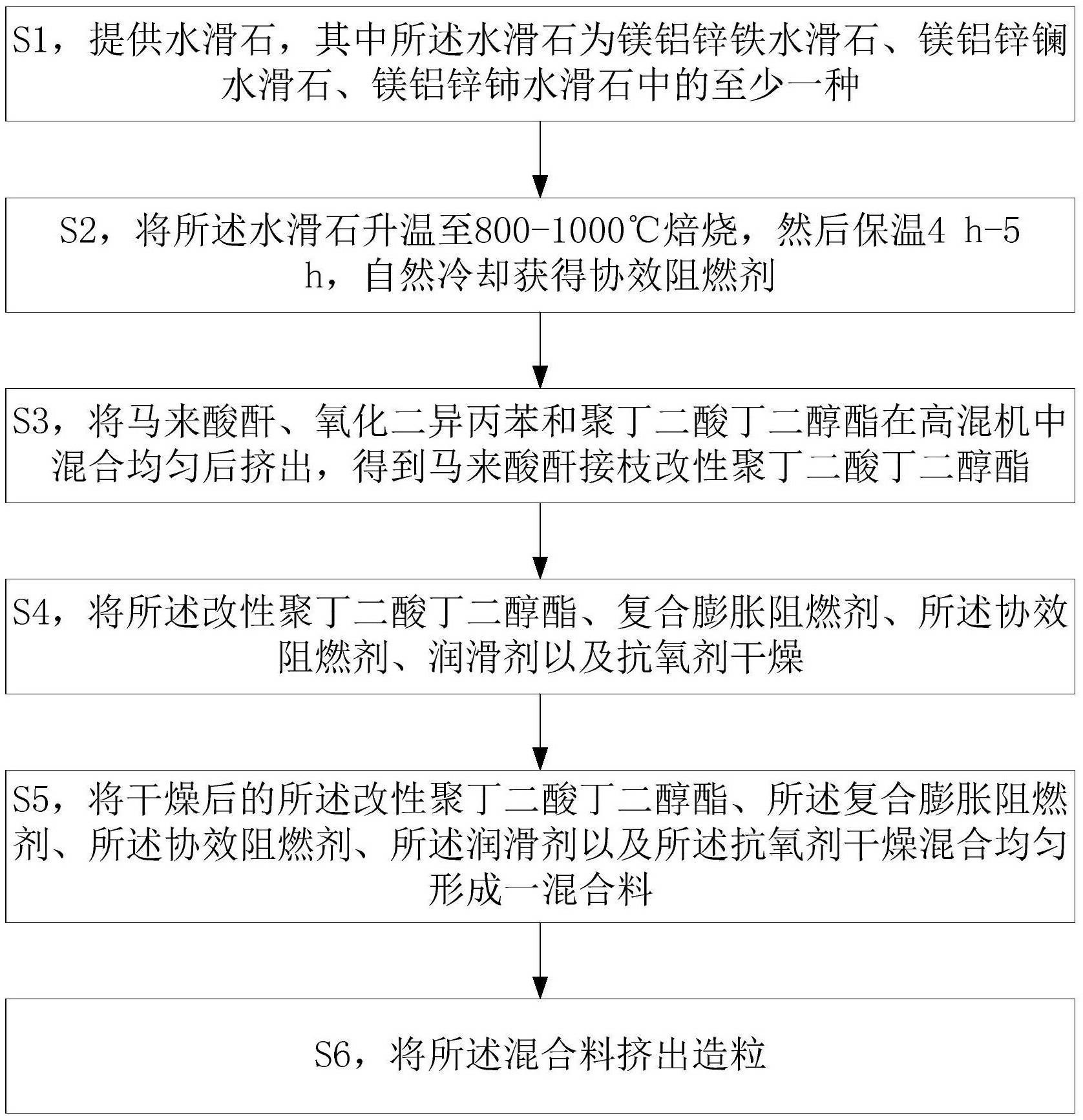

1.一种抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，包括以下步骤：

提供水滑石，其中，所述水滑石为镁铝锌铁水滑石、镁铝锌镧水滑石、镁铝锌铈水滑石中的至少一种；

将所述水滑石升温至800-1000 ℃焙烧，然后保温4 h-5 h，自然冷却获得复合金属氧化物，作为协效阻燃剂；

将马来酸酐、氧化二异丙苯作为相容剂和聚丁二酸丁二醇酯混合均匀后挤出，得到马来酸酐接枝改性聚丁二酸丁二醇酯；

将所述改性聚丁二酸丁二醇酯、复合膨胀阻燃剂、所述协效阻燃剂、润滑剂以及抗氧剂干燥；

将干燥后的所述改性聚丁二酸丁二醇酯、所述复合膨胀阻燃剂、所述协效阻燃剂、所述润滑剂以及所述抗氧剂干燥混合均匀形成一混合料；

将所述混合料挤出造粒。

2.根据权利要求1所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，采用恒定PH值共沉淀法合成所述镁铝锌铁水滑石、所述镁铝锌镧水滑石或所述镁铝锌铈水滑石。

3.根据权利要求1所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，所述将水滑石升温至800-1000 ℃焙烧的步骤为：将所述水滑石放入马弗炉中，以5-20 ℃/min升温至800-1000 ℃焙烧。

4.根据权利要求1所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，所述相容剂中，所述马来酸酐与所述氧化二异丙苯质量比为10:0.1-1。

5.根据权利要求1所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，所述聚丁二酸丁二醇酯、所述复合膨胀阻燃剂、所述协效阻燃剂、所述相容剂、所述润滑剂以及所述抗氧剂分别按照质量份数70-80份、17-30 份、0.01-3份、2-5份、0.1-1份以及

0.1-0.5份混合。

6.根据权利要求1所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，所述复合膨胀阻燃剂包括聚磷酸铵及三聚氰胺。

7.根据权利要求6所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯的制备方法，其特征在于，所述聚磷酸铵和所述三聚氰胺的质量比为7:1-3:1。

8.一种抗熔滴膨胀阻燃聚丁二酸丁二醇酯，其特征在于，包括马来酸酐接枝改性聚丁二酸丁二醇酯、复合膨胀阻燃剂、协效阻燃剂、润滑剂以及抗氧剂，所述马来酸酐接枝改性聚丁二酸丁二醇酯、所述复合膨胀阻燃剂、所述协效阻燃剂、所述润滑剂以及所述抗氧剂分别按照质量份数72-85份、17-30 份、0.01-3份、0.1-1份以及0.1-0.5份混合。

9.根据权利要求8所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯，其特征在于，所述润滑剂为固体石蜡、硬脂酸丁酯、乙烯基双硬脂酰胺中的至少一种。

10.根据权利要求8所述的抗熔滴膨胀阻燃聚丁二酸丁二醇酯，其特征在于，所述抗氧剂选用1010、300、168中的至少一种。
