专利号: 2015108162367
申请人: 浙江工业大学义乌科学技术研究院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

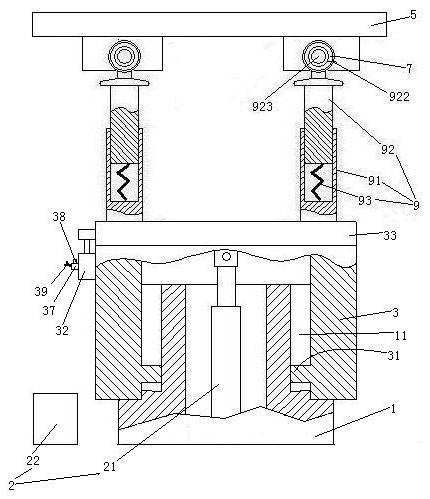

1.一种隔振型旋转舞台,包括台面、中空固定柱、套设在中空固定柱上端的中空升降柱、驱动中空升降柱升降的升降结构、设置于中空升降柱上端的回转支承和驱动回转支承旋转的旋转电机,其特征在于,所述台面通过安装脚连接于所述回转支承,所述安装脚包括上段和上端套设在下段下端的下段,下段内设有支撑所述上段的减震弹簧,所述上段的上端设有连接环,所述连接环内穿设有内环,所述内环通过橡胶环同所述连接环连接在一起,所述内环穿设有连接于所述台面的连接销。

2.根据权利要求1所述的隔振型旋转舞台,其特征在于,所述橡胶环设有若干个沿橡胶环周向分布的盲孔,所述盲孔设置于所述橡胶环的内周面或外周面,所述盲孔中设有隔离板,所述隔离板将所述盲孔分割成沿橡胶环的径向分布的两个腔体,所述隔离板设有连通所述两个腔体的主摩擦通道,所述主摩擦通道内设有摩擦板,所述摩擦板穿设有可沿橡胶环径向滑动的摩擦杆,所述摩擦杆设有支摩擦通道,所述盲孔的开口端盖有朝向盲孔内部拱起的弹性盖。

3.根据权利要求1或2所述的隔振型旋转舞台,其特征在于,所述安装脚设有驱动机构,所述内环可转动地连接于所述连接环,所述驱动机构用于将上段和下段之间的分合运动转换为内环的单向转动。

4.根据权利要求3所述的隔振型旋转舞台,其特征在于,所述驱动机构包括棘轮和驱动棘轮的棘爪,所述棘轮同所述内环同轴连接在一起;所述棘爪同所述下段连接在一起。

5.根据权利要求4所述的隔振型旋转舞台,其特征在于,所述棘爪固接于驱动杆,所述棘爪通过所述驱动杆同所述下段相连接,所述驱动杆连接有驱动所述棘爪合拢到所述棘轮上的啮合弹簧。

6.根据权利要求1或2所述的隔振型旋转舞台,其特征在于,所述旋转电机设有导线进出口和管头,所述管头设有球形头,所述导线进出口设有球形腔,所述管头通过所述球形头卡接在所述球形腔内同导线进出口铰接在一起,所述管头通过顶紧螺栓同所述导线进出口固接在一起。

7.根据权利要求6所述的隔振型旋转舞台,其特征在于,所述管头和导线进出口之间设有将管头支撑于所述导线进出口中的支撑环,所述管头和导线进出口之间为间隙配合,所述支撑环固接于所述导线进出口。

8.根据权利要求7所述的隔振型旋转舞台,其特征在于,所述顶紧螺栓的中心线经过管头和导线进出口配合面的中心。

9.根据权利要求1或2所述的隔振型旋转舞台,其特征在于,所述中空固定柱设有埋地杆,所述埋地杆设有抓地结构,所述抓地结构包括压杆、限位件和两根对向设置的曲臂,所述压杆穿设于所述埋地杆,所述曲臂的上端同所述压杆的下端连接在一起、中部同所述埋地杆铰接在一起、下端设有刃口,所述两根曲臂的刃口可以合拢在一起形成尖头;所述限位件用于使压杆保持按压在所述曲臂上使得所述一对曲臂的下端呈“八”字形分布。

10.根据权利要求9所述的隔振型旋转舞台,其特征在于,所述中空固定柱设有埋地杆安装孔,所述埋地杆仅可向上拔出地穿设于所述埋地杆安装孔中,所述埋地杆安装孔内螺纹连接有向下挤压所述埋地杆的挤压管,所述限位件螺纹连接在所述挤压管内。
