1.一种茚三酮/纳米二氧化钛复合物的制备方法，其特征在于，包括以下步骤：步骤1，配制前驱体溶液，所述前驱体为钛醇盐；

步骤2，利用抽滤将前驱体溶液通过经脱水处理的滤膜，使滤膜饱和吸附前驱体溶液；

步骤3，同样利用抽滤将茚三酮溶液通过滤膜，反应生成茚三酮/纳米二氧化钛复合物。

2.如权利要求1所述的制备方法，其特征在于，包括：步骤4，将滤膜抽干；重复步骤2-步骤4多次，最后将产物复溶得到分散液。

3.如权利要求1所述的制备方法，其特征在于，所述前驱体溶液为钛酸四丁酯溶液，浓度为50mM-300mM。

4.如权利要求1所述的制备方法，其特征在于，所述茚三酮溶液的浓度为0.2％-2.0％，其溶剂为醇类与水的混合物。

5.如权利要求1所述的制备方法，其特征在于，茚三酮溶液通过滤膜前，用乙醇润洗滤膜2-3次并抽干。

6.如权利要求1-5任一所述制备方法制得的茚三酮/纳米二氧化钛复合物。

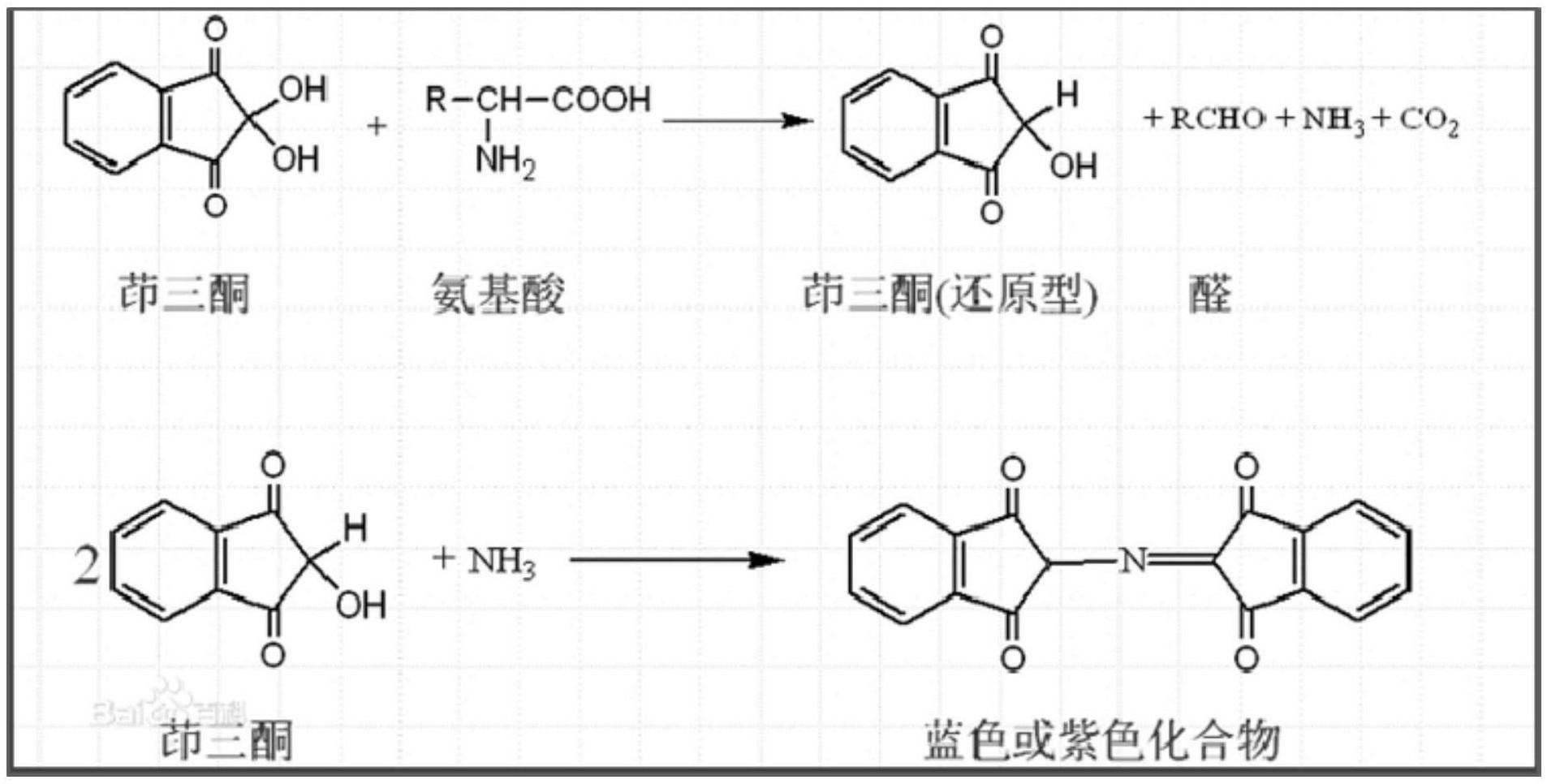

7.如权利要求6所述的茚三酮/纳米二氧化钛复合物作为薄层层析板检测氨基酸的显色剂的用途。

8.一种薄层层析板，包括基材和固定相，其特征在于，所述固定相中含有如权利要求6所述的茚三酮/纳米二氧化钛复合物。

9.如权利要求8所述薄层层析板的制备方法，包括以下步骤：将所述的茚三酮/纳米二氧化钛复合物混入硅胶G，然后与羧甲基纤维素钠溶液混合得到涂布液，将涂布液涂覆在基材上，干燥，活化，制得成品。

10.如权利要求8所述薄层层析板的制备方法，包括以下步骤：将所述的茚三酮/纳米二氧化钛复合物制成分散液，均匀喷涂在薄层层析板固定相的特定比移值区，制得可以对指定氨基酸显色的薄层层析板。
