1.一种乙基纤维素微纳米纤维的制备方法，其特征在于，包括以下步骤：(1)离心纺丝法制备乙基纤维素微纳米纤维

按质量比10～20∶1将乙基纤维素和聚氧化乙烯混合，然后溶于体积比为7∶3的乙醇和水的混合溶剂中，室温下搅拌10小时制得纺丝液；纺丝液中，乙基纤维素的浓度为

10～20％(w/v)，聚氧化乙烯的浓度为1％(w/v)；

将纺丝液注入到离心纺丝装置中，在转速3000转/分钟、接收距离12厘米的条件下进行离心纺丝，采用环形收集方式收集乙基纤维素微纳米纤维，控制环境湿度为45±5％；

(2)乙基纤维素微纳米纤维的后处理方法

将乙基纤维素微纳米纤维浸入去离子水中，在常温下浸泡96小时；浸泡过程中每隔24小时取出并以去离子水反复冲洗，更换浸泡所用去离子水；浸泡完成后将乙基纤维素微纳米纤维放入真空干燥箱中，在50℃下干燥24小时，得到去除了聚氧化乙烯成分的乙基纤维素微纳米纤维产品。

2.根据权利要求1所述的方法，其特征在于，所述的乙基纤维素的黏度为18～

330mPa·s，所述的聚氧化乙烯的相对分子量范围为1,000,000～4,000,000。

3.根据权利要求1所述的方法，其特征在于，所述离心纺丝装置中的喷丝器采用点胶针头作为喷丝头。

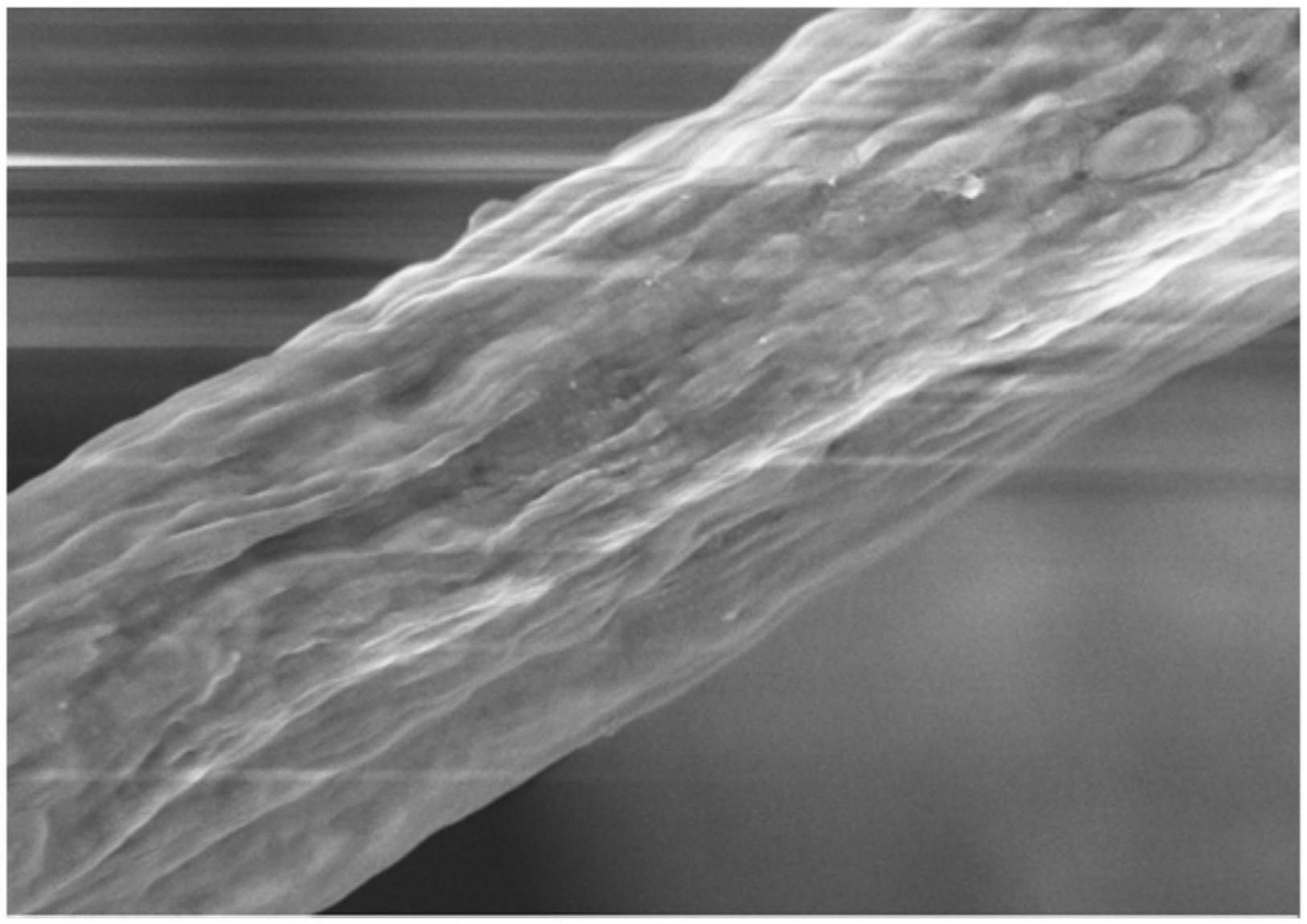

4.根据权利要求1所述的方法，其特征在于，制备得到的乙基纤维素微纳米纤维的直径为500nm～10μm。
