专利号: 201510834645X
申请人: 晋江中天模具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

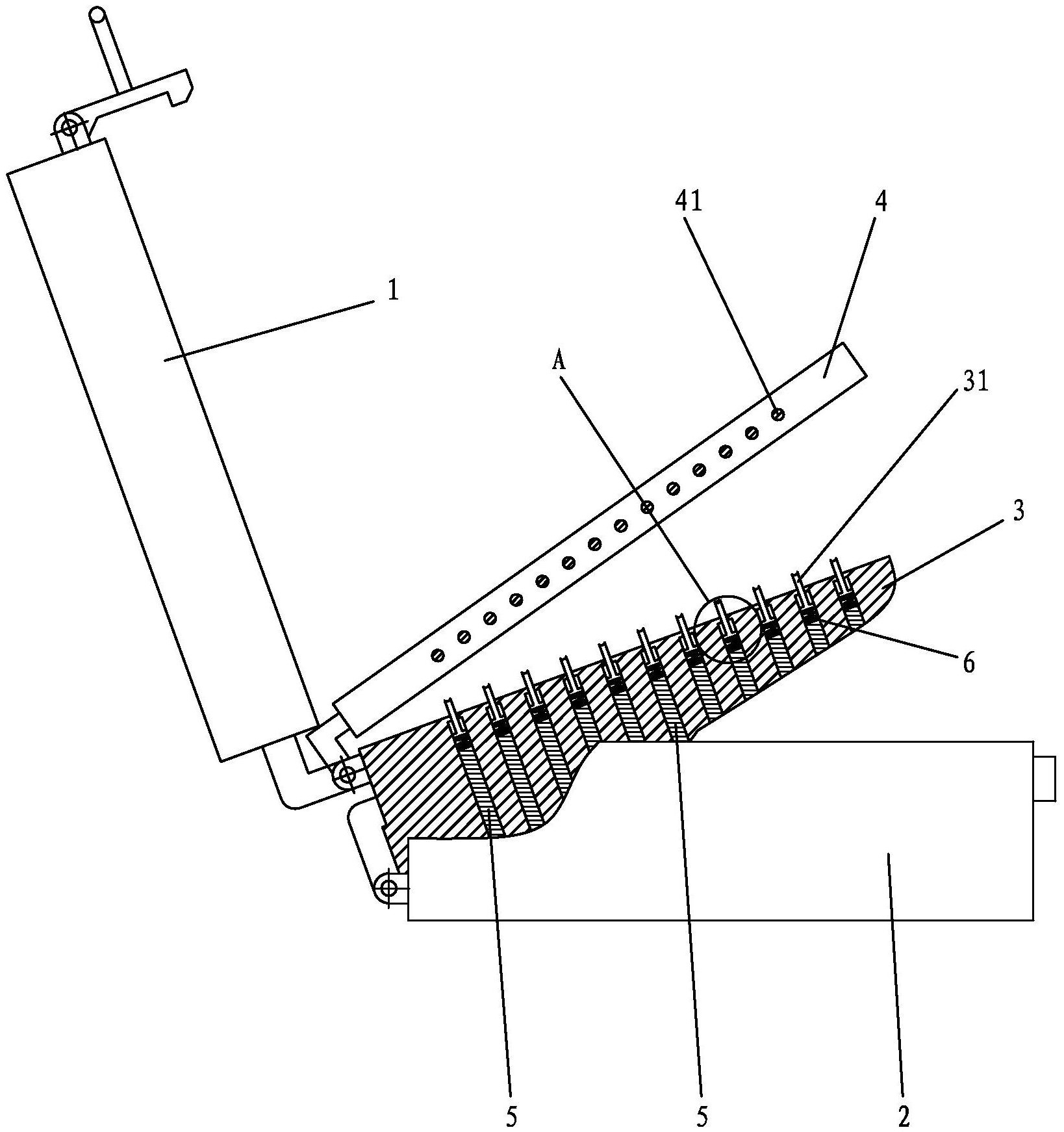

1.一种成型通风透气拖鞋质量好的模具,包括带有上模腔的上模板,带有下模腔的下模板,设于上模板和下模板之间的鞋楦状模芯,以及设于鞋楦状模芯和上模板之间的横气孔模板,所述鞋楦状模芯后侧沿与所述下模板铰接,所述上模板后侧沿与所述鞋楦状模芯铰接,所述鞋楦状模芯的上表面均匀分布多排平行设置的透气孔形成柱,所述横气孔模板包括左右拼接在一起的左模板和右模板,所述左模板和右模板绕后侧沿中心开合连接,所述左模板和右模板闭合口分别设有鞋底状的弧形缺口,所述左模板和右模板闭合形成鞋底状模腔,所述左模板和右模板的内侧设有相对应的横气孔形成杆;所述透气孔形成柱对应抵顶于所述横气孔形成杆的下方;其特征在于:所述鞋楦状模芯形成有多个供各所述透气孔形成柱一一匹配滑动伸缩的通孔,所述通孔的下端堵设有可拆装的封堵螺杆,所述通孔的下端形成有与所述封堵螺杆的外螺纹相匹配的内螺纹,所述通孔内设置有张设于所述透气孔形成柱下端和所述封堵螺杆上端之间的弹簧;所述透气孔形成柱的下端形成有卡头台阶,所述通孔的上端形成有卡住所述卡头台阶的卡止台阶;所述透气孔形成柱的上端形成有与所述横气孔形成杆的周面相匹配的弧形端槽。

2.根据权利要求1所述的一种成型通风透气拖鞋质量好的模具,其特征在于:所述卡头台阶的外径尺寸与所述通孔的内径尺寸相应。

3.根据权利要求2所述的一种成型通风透气拖鞋质量好的模具,其特征在于:所述弹簧的外径尺寸与所述通孔和封堵螺杆的直径尺寸相应。

4.根据权利要求3所述的一种成型通风透气拖鞋质量好的模具,其特征在于:所述通孔沿所述横气孔形成杆排列设置。
