专利号: 2015108379519
申请人: TCL移动通信科技(宁波)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

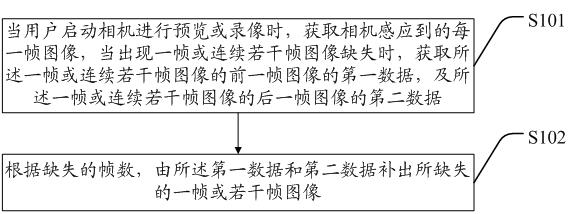

1.一种帧缺失图像的处理方法,其特征在于,包括步骤:

A、当用户启动相机进行预览或录像时,获取相机感应到的每一帧图像,当出现一帧或连续若干帧图像缺失时,获取所述一帧或连续若干帧图像的前一帧图像的第一数据,及所述一帧或连续若干帧图像的后一帧图像的第二数据;

B、根据缺失的帧数,由所述第一数据和第二数据补出所缺失的一帧或若干帧图像;

每一帧图像均划分为x*y个像素点,其中x、y均为正整数;

当缺失的图像为连续N帧时,则所缺失的连续N帧图像中的第M帧图像的数据,其第i行、第j列的像素点的数据为RGB(i,j)+M*(RGB’(i,j)-RGB(i,j))/(N+1),其中,RGB(i,j)为第一数据中第i行、第j列的像素点的数据,RGB’(i,j)为第二数据中第i行、第j列的像素点的数据,i为大于等于1且小于等于x的自然数,j为大于等于1且小于等于y的自然数。

2.根据权利要求1所述的帧缺失图像的处理方法,其特征在于,当缺失的图像为一帧时,则所缺失的该帧图像的数据,其第i行、第j列的像素点的数据为RGB(i,j)+(RGB’(i,j)-RGB(i,j))/2,其中,RGB(i,j)为第一数据中第i行、第j列的像素点的数据,RGB’(i,j)为第二数据中第i行、第j列的像素点的数据,i为大于等于1且小于等于x的自然数,j为大于等于1且小于等于y的自然数。

3.根据权利要求1所述的帧缺失图像的处理方法,其特征在于,所述步骤A,当检测到相机发出一个帧同步信号,但未接收到相机感应的图像时,则判定缺失一帧图像;当连续N次检测到相机发出帧同步信号,但未接收到相机感应的图像时,则判定为缺失连续N帧图像,其中,所述N为正整数。

4.一种帧缺失图像的处理系统,其特征在于,包括:

获取模块,用于当用户启动相机进行预览或录像时,获取相机感应到的每一帧图像,当出现一帧或连续若干帧图像缺失时,获取所述一帧或连续若干帧图像的前一帧图像的第一数据,及所述一帧或连续若干帧图像的后一帧图像的第二数据;

补偿模块,用于根据缺失的帧数,由所述第一数据和第二数据补出所缺失的一帧或若干帧图像;

每一帧图像均划分为x*y个像素点,其中x、y均为正整数;

所述补偿模块中,当缺失的图像为连续N帧时,则所缺失的连续N帧图像中的第M帧图像的数据,其第i行、第j列的像素点的数据为RGB(i,j)+M*(RGB’(i,j)-RGB(i,j))/(N+

1),其中,RGB(i,j)为第一数据中第i行、第j列的像素点的数据,RGB’(i,j)为第二数据中第i行、第j列的像素点的数据,i为大于等于1且小于等于x的自然数,j为大于等于1且小于等于y的自然数。

5.根据权利要求4所述的帧缺失图像的处理系统,其特征在于,所述补偿模块中,当缺失的图像为一帧时,则所缺失的该帧图像的数据,其第i行、第j列的像素点的数据为RGB(i,j)+(RGB’(i,j)-RGB(i,j))/2,其中,RGB(i,j)为第一数据中第i行、第j列的像素点的数据,RGB’(i,j)为第二数据中第i行、第j列的像素点的数据,i为大于等于1且小于等于x的自然数,j为大于等于1且小于等于y的自然数。

6.根据权利要求4所述的帧缺失图像的处理系统,其特征在于,所述获取模块中,当检测到相机发出一个帧同步信号,但未接收到相机感应的图像时,则判定缺失一帧图像;当连续N次检测到相机发出帧同步信号,但未接收到相机感应的图像时,则判定为缺失连续N帧图像,其中,所述N为正整数。
