专利号: 2015108463561
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.车辆自动停放系统,其特征在于,包括识别装置、计算装置、锁车装置和升降装置;

所述识别装置用于识别车主身份并将车主身份与分配的车位进行绑定;

所述计算装置用于放置车辆的前轮,并计算所述前轮的车轮半径r;

所述锁车装置包括锁架,用于根据所述计算装置计算得到的前轮的车轮半径r,分配所述锁架锁住所述前轮的车轴;

所述升降装置包括悬挂装置,升降装置用于夹持、固定和释放所述锁车装置和所述悬挂装置,并升降所述车辆。

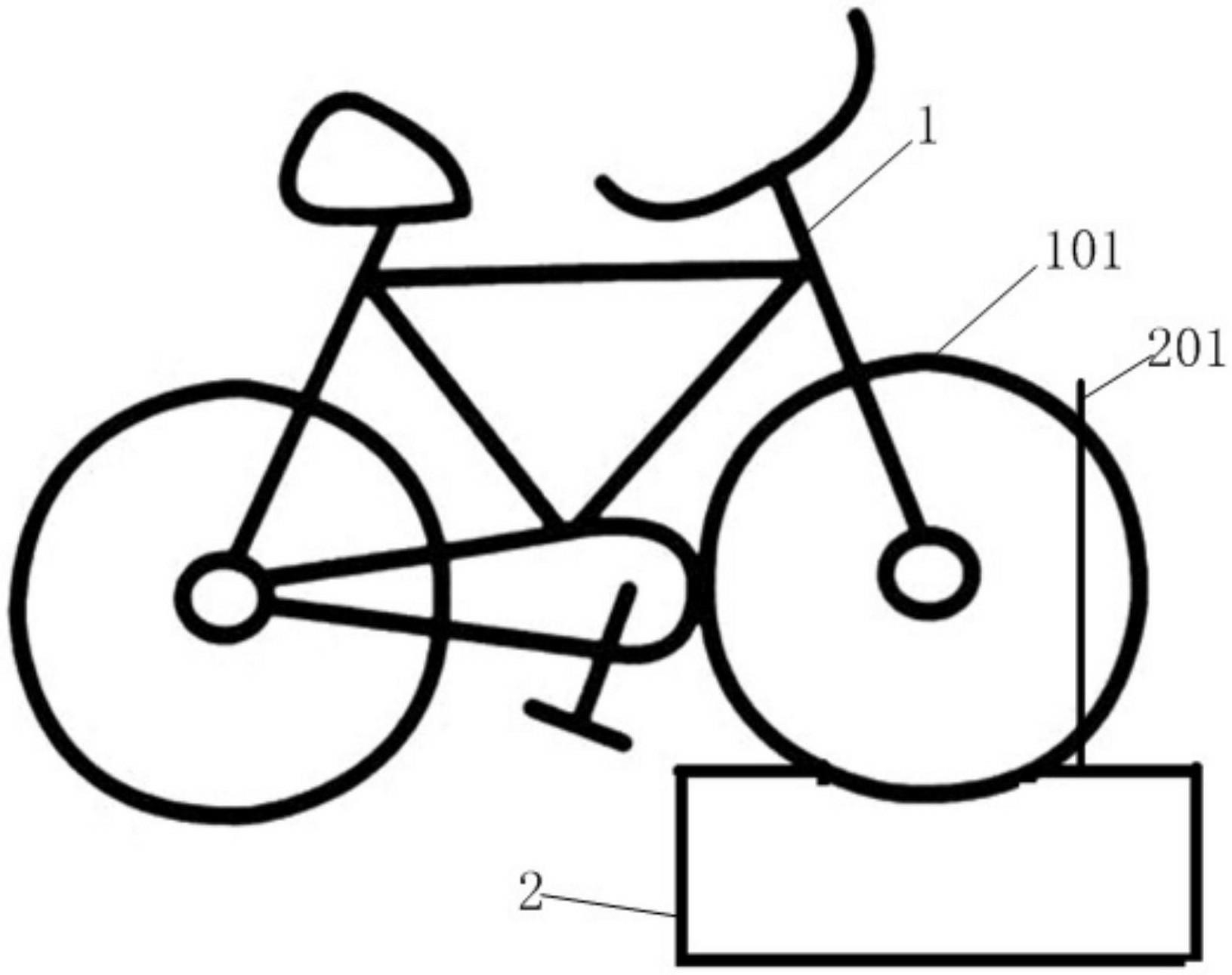

2.根据权利要求1所述的车辆自动停放系统,其特征在于,所述计算装置上设有红外感应装置,计算装置底座为中空的扁圆柱体,所述车辆的前轮放置在所述扁圆柱体的中心,使所述前轮的一部分下陷于所述扁圆柱体的中孔内,通过所述红外感应装置测量前轮在述扁圆柱体中孔内的下陷深度d和前轮位于所述计算装置顶面的长度l,根据下陷深度d和长度l求得所述前轮的车轮半径r和所述前轮的车轴相对于所述计算装置的高度h。

3.根据权利要求2所述的车辆自动停放系统,其特征在于,还包括水平横杆和挂绳,所述升降装置固定在所述水平横杆上,所述挂绳位于所述水平横杆下方并平行于所述水平横杆设置,所述升降装置适于根据所述高度h夹持所述锁车装置和所述悬挂装置,并将所述锁车装置和所述悬挂装置固定于所述升降装置,然后所述升降装置将所述车辆向上提升,使所述悬挂装置挂在所述挂绳上,接着所述升降装置释放所述锁车装置和所述悬挂装置。

4.根据权利要求2所述的车辆自动停放系统,其特征在于,所述计算装置包括前轮支架,所述前轮支架垂直设于所述计算装置底座上表面,用于限制所述前轮的移动。

5.根据权利要求4所述的车辆自动停放系统,其特征在于,所述前轮支架上设有用于适应不同厚度车轮的调节弹簧。

6.根据权利要求1所述的车辆自动停放系统,其特征在于,所述锁架具有开口,通过所述锁架的开口将锁架可释放地套设于所述前轮的车轴上。

7.根据权利要求1所述的车辆自动停放系统,其特征在于,所述悬挂装置为车挂钩。

8.根据权利要求1所述的车辆自动停放系统,其特征在于,所述升降装置包括一对滚轴,所述滚轴相隔一定距离设于所述横杆上,所述滚轴可沿着所述横杆滑动并能自由转动,所述滚轴的外侧壁固定有锁链,所述锁链底部配置可自动开合的固定装置,其中一个所述固定装置用于夹持或释放所述锁架,另一个所述固定装置用于夹持或释放所述悬挂装置。

9.根据权利要求1所述的车辆自动停放系统,其特征在于,所述车辆为自行车、电动车或摩托车。
