1.一种吸附强化可见光催化低浓度VOCs二氧化钛复合材料制备方法，其特征在于该方法包括以下步骤：(1)将稀盐酸与四氯化钛混合，其中氯化氢与四氯化钛的摩尔比是1:10～40；

(2)将质量为与步骤(1)所得溶液的质量之比为1:6～120的P25二氧化钛投加到步骤(1)所得溶液中形成悬浊液，60～120℃水浴搅拌0.5～10h；

(3)将步骤(2)所得悬浊液离心或过滤，所得固体水洗2～12次，并烘干或自然风干；

(4)将步骤(3)所得固体粉末在300～800℃加热1～350min，得到种晶二氧化钛固体粉末；

(5)将步骤(4)制得种晶二氧化钛固体粉末在激烈搅拌条件下加入到无水乙醇中形成浓度为1～60g/L的悬浊液，悬浊液搅拌0.1～3h；

(6)在步骤(5)所得溶液中加入4-乙基苯胺，形成4-乙基苯胺浓度为0.2～7mmol/L的混合液；

(7)在无水乙醇中加入钛酸丁酯形成浓度为1～600mmol/L的钛酸丁酯乙醇溶液；

(8)将步骤(6)的混合液与步骤(7)的钛酸丁酯乙醇溶液按照1:0.2～3的体积比混合均匀；

(9)激烈搅拌下，向上述步骤(8)得到的混合溶液中加入蒸馏水搅拌0.5～5h，蒸馏水与混合溶液体积比为0.2～5:4；

(10)将步骤(9)的混合液在70～120℃水热反应1～48h，自然降温，过滤或离心；

(11)将步骤(10)过滤或离心后得到的固体加入到乙醇-盐酸溶液中搅拌反应0.5～5h，离心或过滤并弃上清液；其中乙醇-盐酸溶液与固体的质量比20～200:1；

(12)再重复步骤(11)的操作1～5次；

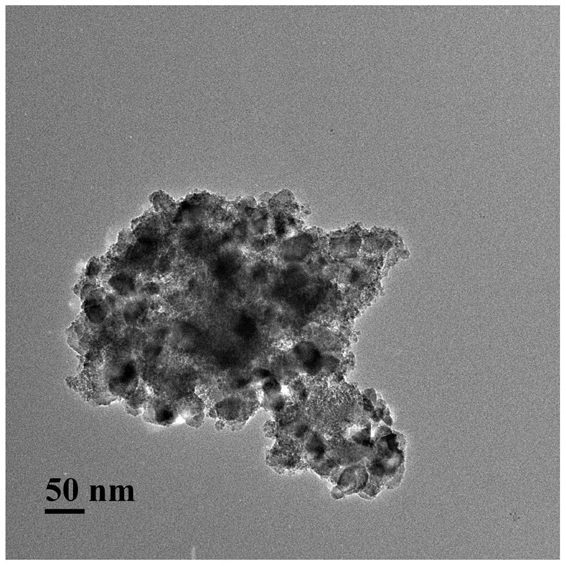

(13)将步骤(12)过滤或离心后得到的固体水洗至pH值为6～8，过滤或离心，烘干或自然风干得微孔-晶体复合二氧化钛材料。

2.根据权利要求1所述的制备方法，其特征在于步骤(1)所述稀盐酸为30～40wt％的盐酸溶液。

3.根据权利要求1所述的制备方法，其特征在于步骤(11)所述乙醇-盐酸溶液中乙醇与稀盐酸的体积比为60～120:1；所述稀盐酸为30～40wt％的盐酸溶液。

4.一种权利要求1所述的制备方法制备得到的二氧化钛复合材料的应用，其特征在于可用于吸附强化可见光催化净化VOCs。
