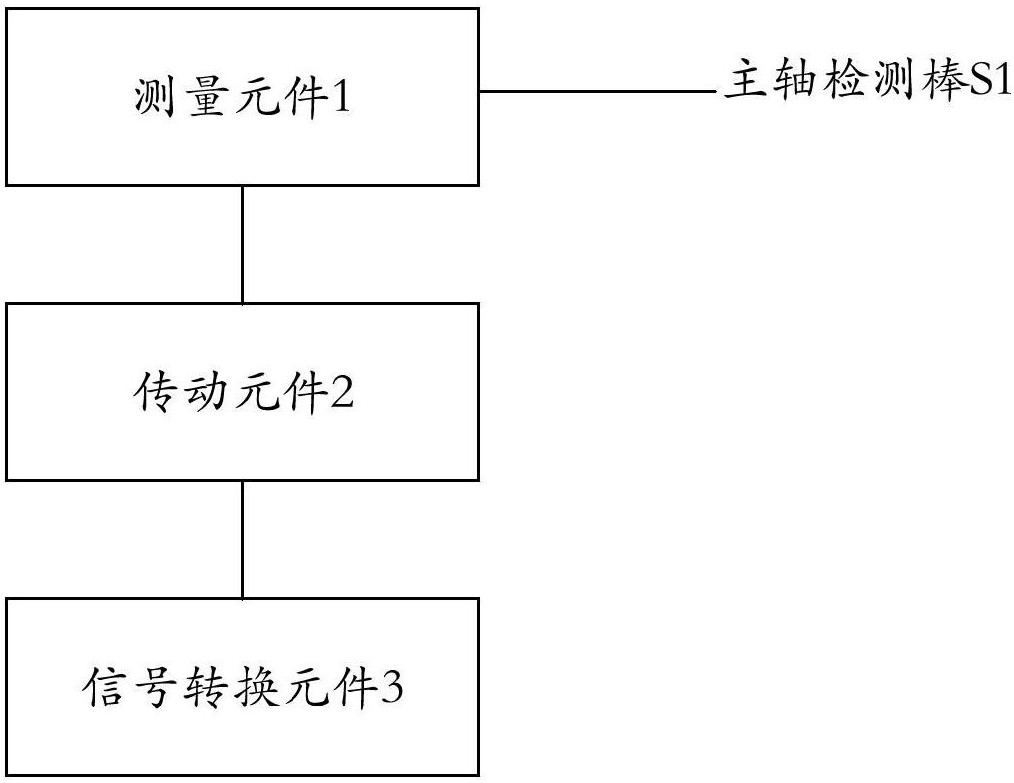

1.一种测量主轴径向跳动的装置,其特征在于,所述装置包括:测量元件、传动元件和信号转换元件;
所述测量元件分别与所述主轴检测棒和所述传动元件连接,检测所述主轴的径向位移量,并传输主轴径向位移信号给所述传动元件,以驱动所述传动元件传动;
所述信号转换元件与所述传动元件连接,对所述传动元件传输的所述主轴径向位移信号进行转换,并输出电信号形式的主轴径向跳动信号。
2.根据权利要求1所述的装置,其特征在于,所述测量元件包括第一测量杆、第二测量杆、第三测量杆、弹簧和固定板;
所述弹簧套装在所述第三测量杆上;
所述弹簧一端固定在所述固定板上,所述固定板套接在所述第三测量杆上;
所述第二测量杆一端与所述第一测量杆一端铰接,所述第二测量杆另一端与所述第三测量杆一端铰接;
所述第一测量杆的另一端与所述主轴检测棒接触,在所述主轴检测棒的作用下推动所述第二测量杆,所述第二测量杆在所述第一测量杆的推动下对所述弹簧进行压缩或拉伸,所述固定板在所述弹簧的反力作用下在所述第三测量杆上滑动。
3.根据权利要求2所述的装置,其特征在于,所述传动元件包括直线齿轮、第一圆形齿轮、第二圆形齿轮、第三圆形齿轮、指针和电阻盘;
所述第三测量杆的一侧面上设置有直线齿轮,所述直线齿轮与所述第一圆形齿轮啮合;
所述第二圆形齿轮分别与所述第一圆形齿轮和所述第三圆形齿轮啮合,在所述第一圆形齿轮的驱动下推动所述第三圆形齿轮转动;
所述指针针尾连接在所述第三圆形齿轮中心旋转轴上,所述指针针头指向所述电阻盘,在所述第三圆形齿轮的转动下指示所述电阻盘相应位置,以指示所述主轴对应的径向位移变化量;
所述电阻盘与所述信号转换元件连接,将读取的所述主轴对应的径向位移变化量对应的主轴径向位移信号传输给所述信号转换元件,以使所述信号转换元件将所述主轴径向位移信号转换成电信号形式的主轴径向跳动信号。
4.根据权利要求3所述的装置,其特征在于,所述第一圆形齿轮包括轴心圆形齿轮和轴外圆形齿轮;
所述轴心圆形齿轮与所述轴外圆形齿轮通过同心轴连接;
所述轴心圆形齿轮与所述直线齿轮啮合;
所述轴外圆形齿轮与所述第二圆形齿轮啮合,在所述轴心圆形齿轮的转动下驱动所述第二圆形齿轮转动。
5.根据权利要求3所述的装置,其特征在于,所述传动元件还包括齿轮固定件;
所述齿轮固定件与所述第三圆形齿轮连接,在所述第三圆形齿轮转动时稳固所述第三圆形齿轮平稳停止转动。
6.根据权利要求2所述的装置,其特征在于,
所述固定板的中心位置设置有穿孔,所述固定板通过所述穿孔套接在所述第三测量杆上。
7.根据权利要求3所述的装置,其特征在于,所述电阻盘包括圆弧形盘体和电阻Rx;
所述电阻Rx绕制在所述圆弧形盘体上;
所述电阻Rx与所述信号转换元件连接,所述电阻Rx的输出端与所述第三圆形齿轮的中心旋转轴连接,所述电阻Rx与所述指针针头贴合,在所述指针随所述第三圆形齿轮转动而转动时,所述指针指向所述电阻Rx的不同位置。
8.根据权利要求7所述的装置,其特征在于,所述信号转换元件包括滤波器、电源和测量桥;
所述电源分别与所述测量桥和所述滤波器连接,为所述测量桥和所述滤波器供电;
所述测量桥分别与所述电阻Rx与所述滤波器连接,将所述电阻Rx传输的所述主轴径向位移信号转换成电信号形式的主轴径向跳动信号,并通过所述滤波器对所述主轴径向跳动信号进行滤波。
9.根据权利要求8所述的装置,其特征在于,所述滤波器包括电阻Re和电容Ce;
所述电阻Re一端与所述电阻Rx的起始端连接,所述电阻Re另一端与所述电容Ce一端串行连接,所述电容Ce的另一端与所述电阻Rx的末端连接。
10.根据权利要求8所述的装置,其特征在于,所述测量桥包括电阻R1、电阻R2、电阻R3、电阻Rb和主轴径向跳动信号输出端Ub;
所述电阻R1的一端分别与所述电阻Rx的起始端和所述Ub一端连接,所述电阻R1的另一端分别与所述电阻R2一端、所述电阻Rb一端和所述电源的正极连接;所述电阻R2另一端分别与所述电阻R3一端和所述Ub另一端连接;
所述电阻R3另一端分别与所述电阻Rb的另一端、所述电阻Rx的末端和所述电源的负极连接。
