专利号: 2015108521054
申请人: 内江师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

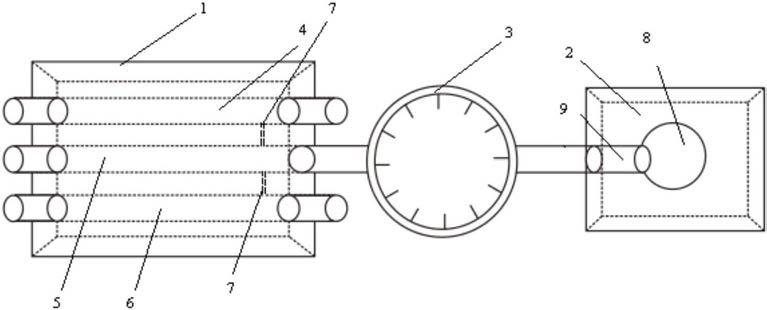

1.一种微流控装置,包括单元A(1)、单元B(2)和连接所述单元A和所述单元B之间的圆环毛细管道(3);

所述单元A包括平行于同一平面的三根通道,依次为高浓度液体通道(4)、细胞培养通道(5)和缓冲液通道(6),所述三根通道在近所述圆环毛细管道端两两通过垂直相交的侧支通道(7)相连通,所述细胞培养通道同所述圆环毛细管道相连通;

所述单元B(2)包括高浓度液体池(8)和毛细管道(9),所述圆环毛细管道和所述高浓度液体池通过所述毛细管道相连通;

所述单元A由高强度琼脂糖凝胶制成,所述单元B由PDMS制成。

2.根据权利要求1所述的微流控装置,其特征在于:所述单元A中的所述,所述高浓度液体通道的下方设置有与之平行的缓冲液通道Ⅱ(10)。

3.根据权利要求2所述的微流控装置,其特征在于:高浓度液体通道(4)、缓冲液通道(6)和缓冲液通道Ⅱ(10)均设置有进液管道和出液管道。

4.根据权利要求1所述的微流控装置,其特征在于:所述单元A下方有载玻片。

5.根据权利要求1所述的微流控装置,其特征在于:所述圆环毛细管道由透明材质制成。

6.根据权利要求1所述的微流控装置,其特征在于:所述细胞培养通道与所述毛细管道位于同一水平位置。

7.根据权利要求1所述的微流控装置,其特征在于:所述圆环毛细管道设置有刻度。

8.运用权利要去1-7任一项所述的微流控装置检测细胞迁移的方法,其特征在于:

1)在细胞培养通道(5)中培养细胞不少于24小时,拍照,得照片A;

2)同时在所述高浓度液体池(8)中添加待测液体,同时匀速在所述高浓度液体通道(4)中通入所述待测液体,同时运输在所述缓冲液通道(6)和/或缓冲液通道Ⅱ(10)中通入空白缓冲溶液,使琼脂糖凝胶中形成浓度梯度;

3)保持琼脂糖凝胶中的浓度梯度持续不少于8小时,观察细胞并拍照,得照片B;

4)比较照片A和照片B中的区别。

9.根据权利要求8所述的微流控装置检测细胞迁移的方法,其特征在于:步骤1)中所述细胞为血管内皮细胞。

10.根据权利要求9所述的方法,其特征在于:步骤4)中通过比较照片A和照片B中的区别,分析细胞迁移结果。
