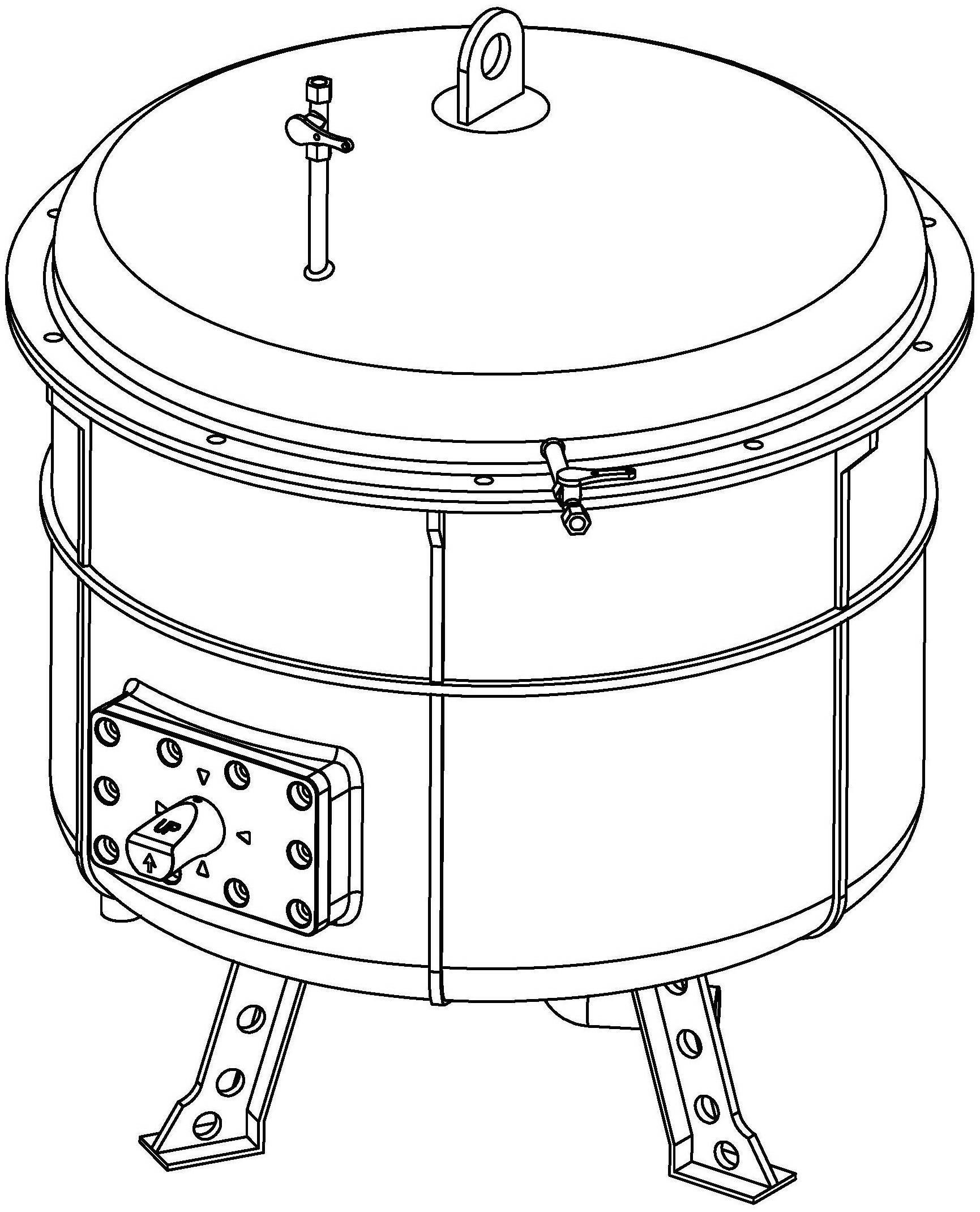

1.一种快速取样的锅炉,其具有密闭的结构,其内底部设置有进料口、出料口以及加热单元,锅炉的侧壁靠近底部处设置有取样器,取样器的取样腔(105)与锅炉内部连通,取样器的取样孔(202)可在锅炉外部和内部之间滑动或者转动,设置有取样孔(202)的取样杆(2)与设置有滑动腔(107)的基体(1)密闭式配合;
其特征在于,所述基体(1)的滑动腔(107)首部靠近取样腔(105)处设置第一密封圈(102),基体(1)的滑动腔(107)尾部靠近取样腔(105)处设置第二密封圈(103)、第三密封圈(104),第二密封圈(103)与第三密封圈(104)之间的轴向距离大于取样孔(202)沿取样杆(2)的轴向的宽度,第二密封圈(103)与第三密封圈(104)之间的区域形成过渡区,第一密封圈(102)与滑动腔(107)的首端之间的区域形成等压区,取样腔(105)通过第一密封圈(102)与滑动腔(107)隔离,取样腔(105)通过第二密封圈(103)、第三密封圈(104)与外界大气隔离;
所述取样杆(2)的首端同轴设置有与滑动腔(107)连通的第一盲孔(205),第一盲孔(205)自取样杆(2)的首端向取样孔(202)延伸,取样杆(2)的尾端同轴设置向取样孔(202)延伸的第二盲孔(206),取样孔(202)位于第一盲孔(205)和第二盲孔(206)之间,取样孔(202)与第一盲孔(205)和第二盲孔(206)隔离,第二盲孔(206)与外界大气连通,第一盲孔(205)和第二盲孔(206)通过透气通道(207)连通;
其中,可通过增加第一盲孔(205)、第二盲孔(206)的孔径,以使得当锅炉内部是低压或者真空时,由于取样杆(2)内部的气压大于取样杆(2)外部的气压,取样杆(2)会在压差作用下径向略微胀大,从而能补偿密封圈因磨损造成的尺寸损失;
所述的取样杆(2)可拆卸地安装有限位件(3),当限位件(3)与取样腔(105)的尾端配合时,取样孔(202)位于基体(1)的外部,取样杆(2)的头部仍与第一密封圈(102)密闭式滑动或者转动配合;
所述的取样杆(2)可拆卸地安装有限位件(3),当限位件(3)与取样腔(105)的首端配合时,取样孔(202)位于取样腔(105)内;
取样杆(2)主要包括4个零件,分别是直杆(201)、手柄(204),以及2个弹性圆柱销(203),所述的取样杆(2)的尾部设置有手柄(204),手柄(204)通过弹性圆柱销(203)实现与直杆(201)的可拆卸安装,第二盲孔(206)通过弹性圆柱销(203)的中空结构实现与外界大气连通。
