专利号: 2015108557357
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

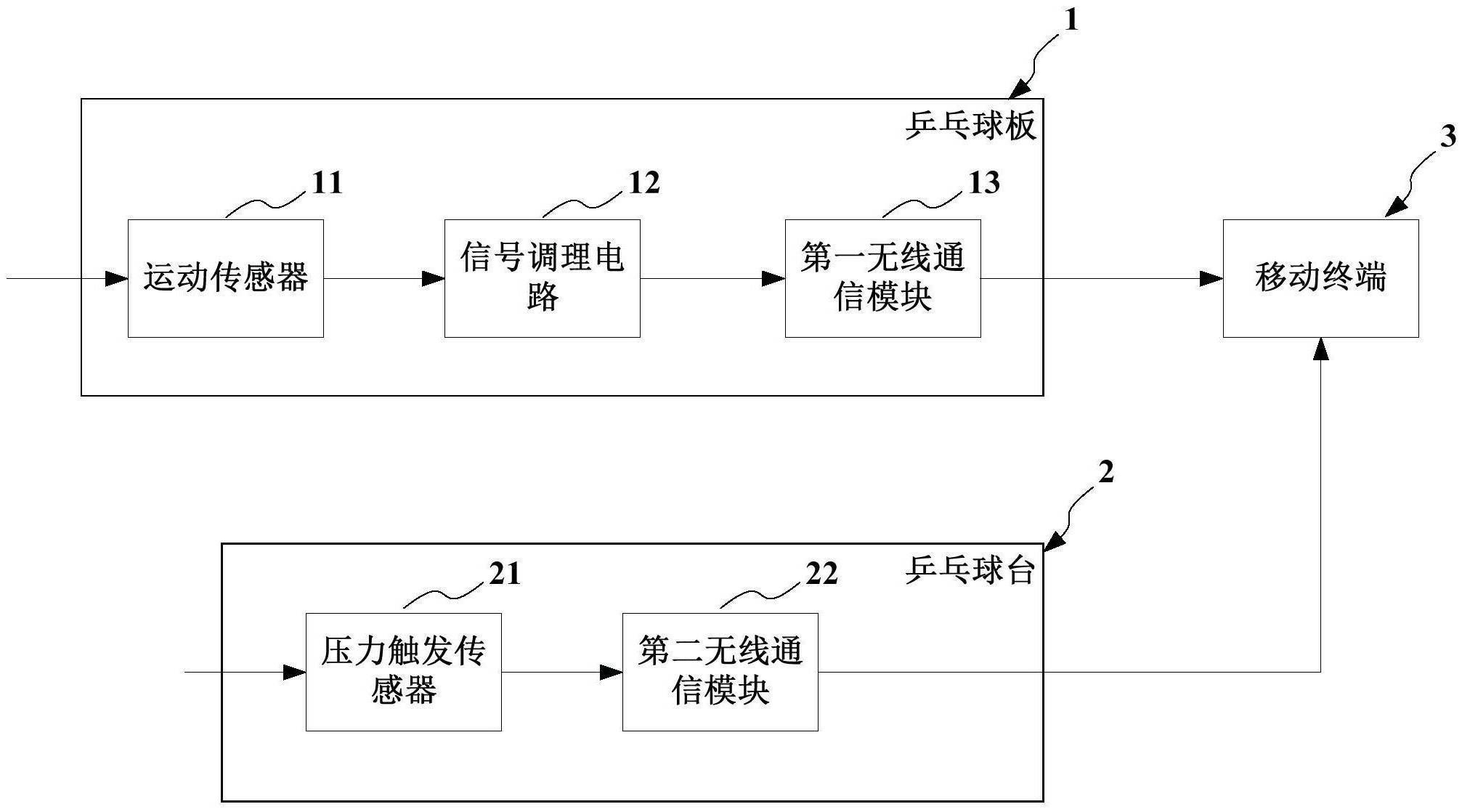

1.一种乒乓球训练系统,其特征在于,包括:乒乓球板、乒乓球台及移动终端;

所述乒乓球板,至少设有:运动传感器、信号调理电路及第一无线通信模块;所述运动传感器,用于采集每次击球时的运动传感信号;所述信号调理电路,连接所述运动传感器,用于对所述运动传感信号进行信号处理以生成运动数据信息;所述第一无线通信模块,连接所述信号调理电路,将所述运动数据信息发送至移动终端;

所述乒乓球台,包括:压力触发传感器及第二无线通信模块;所述压力触发传感器,用于在每次被击打的乒乓球接触球台时生成触发信号;所述第二无线通信模块,连接所述压力触发传感器,用于将所述触发信号发送至所述移动终端;

所述移动终端,用于根据每次击球时的运动传感信号产生的第一时间点和之后所述触发信号产生的第二时间点来计算时间差值,若该时间差值小于预设值则计击球得分,反之,则计对方得分。

2.根据权利要求1所述的乒乓球训练系统,其特征在于,所述运动传感器包括:压力传感器,用于采集乒乓球板击球时的压力信号;

加速度传感器及陀螺仪,用于采集乒乓球板击球时的击打角度信号。

3.根据权利要求1或2所述的乒乓球训练系统,其特征在于,所述信号调理电路,包括:信号放大电路,其输入端连接运动传感器输出端,用于放大所述运动传感器采集的运动传感信号;

模数转换电路,其输入端连接所述信号放大电路输出端,用于将所述放大后的运动传感信号进行模数转换;

信号处理器,其输入端连接所述模数转换电路输出端且其输出端连接所述无线通信模块的输入端,用于根据所述运动传感信号的数字信号生成所述运动数据信息。

4.根据权利要求1或2所述的乒乓球训练系统,其特征在于,所述移动终端,还用于根据所述运动数据信息进行击球者球技改进分析。

5.根据权利要求4所述的乒乓球训练系统,其特征在于,所述移动终端,还用于显示所计的得分。

6.根据权利要求4所述的乒乓球训练系统,其特征在于,所述移动终端将每次得分或失分与对应击球的运动数据信息关联显示。

7.根据权利要求1或2所述的乒乓球训练系统,其特征在于,所述移动终端,还用于根据所述运动数据信息进行击球者运动消耗分析。

8.根据权利要求1所述的乒乓球训练系统,其特征在于,所述第一无线通信模块和/或第二无线通信模块为蓝牙模块。

9.根据权利要求1所述的乒乓球训练系统,其特征在于,所述移动终端包括:智能手机或平板电脑。

10.一种乒乓球训练方法,其特征在于,包括:

接收根据所采集乒乓球板每次击球时的运动传感信号进行信号处理而生成的运动数据信息;

接收在每次被击打的乒乓球接触球台时生成的触发信号;

根据每次击球时的运动传感信号产生的第一时间点和之后所述触发信号产生的第二时间点来计算时间差值,若该时间差值小于预设值则计击球得分,反之,则计对方得分。
