专利号: 2015108557963
申请人: 广东星立方厨房科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

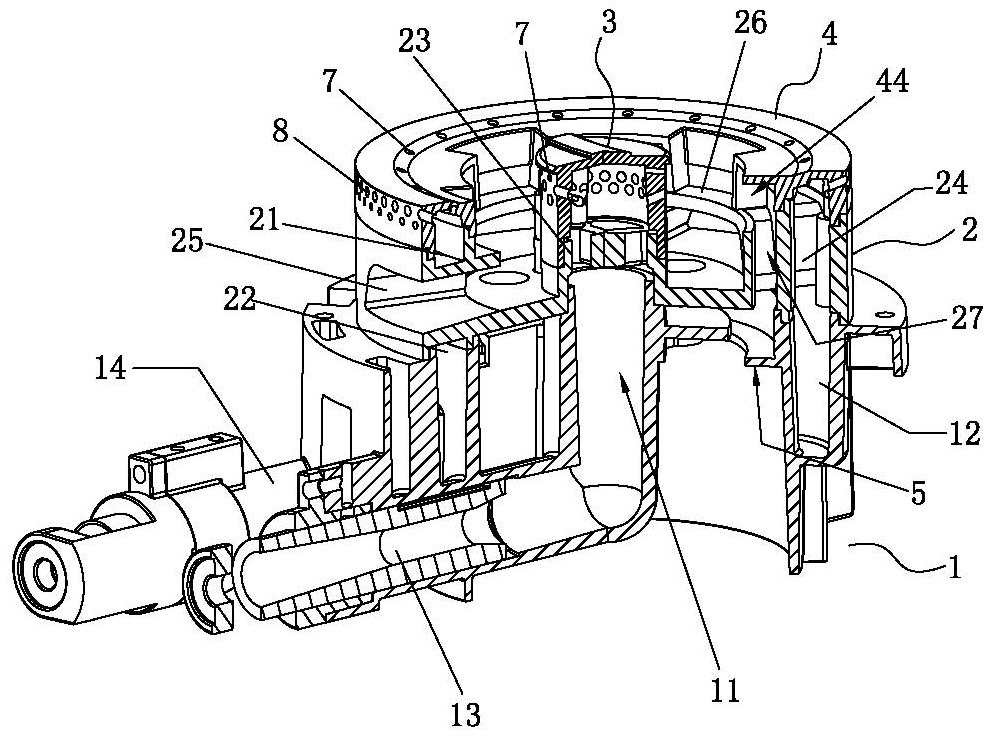

1.一种改进二次空气流动的灶具燃烧器,包括炉头、分火器座、内火盖和外火盖,炉头包括中心出气管、外环预混槽、内引射管和外引射管,分火器座包括外环燃气槽、外环进气接口、位于座板中心的内火盖座、轴向气道和径向二次空气通道;内火盖座贯通座板,中心出气管与内火盖座的下开口插接,外环进气接口与外环预混腔插接;内火盖包括顶板和筒体部,内火盖与内火盖座扣合;外环火盖包括顶圆环板、内环壁板和外环壁板,外火盖与外环燃气槽扣合;其特征在于:外环燃气槽的内环壁板的径向内侧有一梯级,所述梯级上有轴向二次空气导气孔;

轴向二次空气导气孔的中心和轴向气道的中心在一条半径线上;

所述外环火盖的内环壁板的径向内侧有径向内侧开口和下开口的导流嘴;

导流嘴的下端与所述轴向二次空气导气孔周向两侧的梯级贴合;导流嘴的侧开口与所述内火盖相对;

内火盖的筒体部上有内燃烧孔,所述外火盖的外环壁板上有外燃烧孔,顶圆环板的径向内侧有内燃烧孔。

2.根据权利要求1所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述内火盖座的上端有若干个分流板,分流板的径向内侧相交。

3.根据权利要求2所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述分流板与分火盖座相交处有固定孔;

所述内火盖的筒体部上有定位座,定位座上有定位孔;

一销体的下端与固定孔固定、上端插入定位孔内。

4.根据权利要求3所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述分火器座的轴向气道内固定座,固定座上有固定孔;

所述外火盖的外环壁板上有插接座,插接座上有插接孔,

一销体的下端固定孔连接、上端与插接孔插接。

5.根据权利要求1所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述外环预混槽的内环壁板的径向内侧有圆环形支撑盘;

还包括稳流板,稳流板与所述中心出气管固定连接,径向边缘与圆环形支撑盘连接,圆环支撑盘与稳流板之间的间间隙为导流间隙。

6.根据权利要求2所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述外火盖的顶圆环板上有径向的导火槽;

所述内火盖的顶板上有导火板,导火板的下表面所在的水平面与导火槽所在的水平面的高度差。

7.根据权利要求6所述的一种改进二次空气流动的灶具燃烧器,其特征在于:所述外火盖的内环壁板上有导火孔,导火孔与所述导火槽相邻。
