专利号: 2015108565936
申请人: 湖州丝艺丝绸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

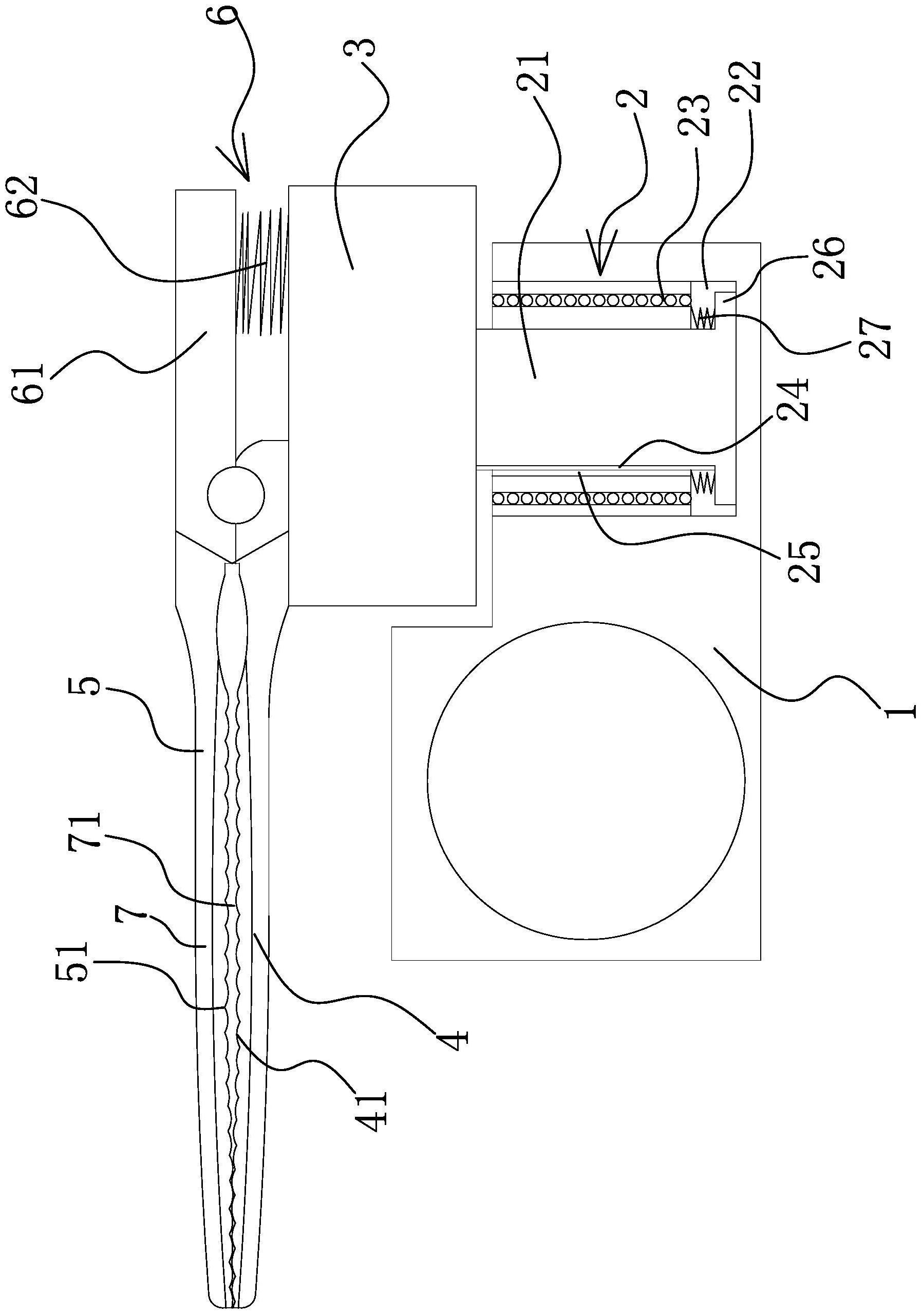

1.一种蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,包括移动套体(1),其特征在于,所述的移动套体(1)上通过活动安装结构(2)设有夹紧座体(3),所述的夹紧座体(3)上固定设有呈水平方向设置的静夹紧块(4),所述的静夹紧块(4)上铰接设有与静夹紧块(4)同向设置的动夹紧块(5),所述的动夹紧块(5)与夹紧座体(3)之间设有能使动夹紧块(5)朝向静夹紧块(4)一侧运动的弹性夹紧驱动结构(6),所述的动夹紧块(5)和/或静夹紧块(4)由弹性材料制成,且所述的动夹紧块(5)与静夹紧块(4)中部分别向外弯曲形成弧形拱起部(7)且弧形拱起部(7)内侧之间形成间隙(71),所述的静夹紧块(4)内侧设有若干依次分布设置的弧形凸起部(41),所述的动夹紧块(5)内侧设有若干与弧形凸起部(41)一一对应且相互匹配的弧形凹陷部(51)。

2.根据权利要求1所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的间隙(71)中部的宽度大小至两端的宽度大小逐渐变小。

3.根据权利要求2所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的弹性夹紧驱动结构(6)包括自动夹紧块(5)端部向外延伸的延伸部(61),所述的延伸部(61)与夹紧座体(3)相互平行设置,且所述的延伸部(61)与夹紧座体(3)之间设有弹性件(62)。

4.根据权利要求1或2或3所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的活动安装结构(2)包括设置在夹紧座体(3)下端的安装杆(21),所述的移动套体(1)上设有供安装杆(21)插入的安装孔(22),且所述的安装杆(21)与安装孔(22)之间设有能使安装杆(21)沿安装孔(22)轴向移动的轴向弹性活动安装结构,所述的安装杆(21)与安装孔(22)之间还设有能使安装杆(21)沿安装孔(22)周向转动的周向转动安装结构。

5.根据权利要求4所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的周向转动安装结构包括设置在安装杆(21)与安装孔(22)之间的转动轴承(23),所述的转动轴承(23)周向外侧与安装孔(22)周向内侧固定相连,所述的转动轴承(23)周向内侧与安装杆(21)周向外侧固定相连。

6.根据权利要求4所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的轴向弹性活动安装结构(2)包括设置在安装杆(21)与转动轴承(23)之间且能使安装杆(21)与转动轴承(23)轴向滑动相连的轴向导向组件,所述的转动轴承(23)与安装杆(21)之间设有能使安装杆(21)保持向下运动趋势的弹性结构。

7.根据权利要求6所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的轴向导向组件包括至少一个沿安装杆(21)轴向设置的滑槽(24)或条形凸起(25),所述的转动轴承(23)内圈周向内侧设有至少一个条形凸起(25)或滑槽(24),且所述的条形凸起(25)与滑槽(24)滑动相连。

8.根据权利要求6所述的蚕丝被内丝胎拉伸装置的蚕丝棉兜夹紧机构,其特征在于,所述的弹性结构包括设置在安装杆(21)下端的限位块(26),所述的安装杆(21)上套设有弹簧(27),且所述的弹簧(27)一端抵靠设置在限位块(26)上,另一端作用于转动轴承(23)的内圈。
