专利号: 2015108598910
申请人: 韦绍财
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

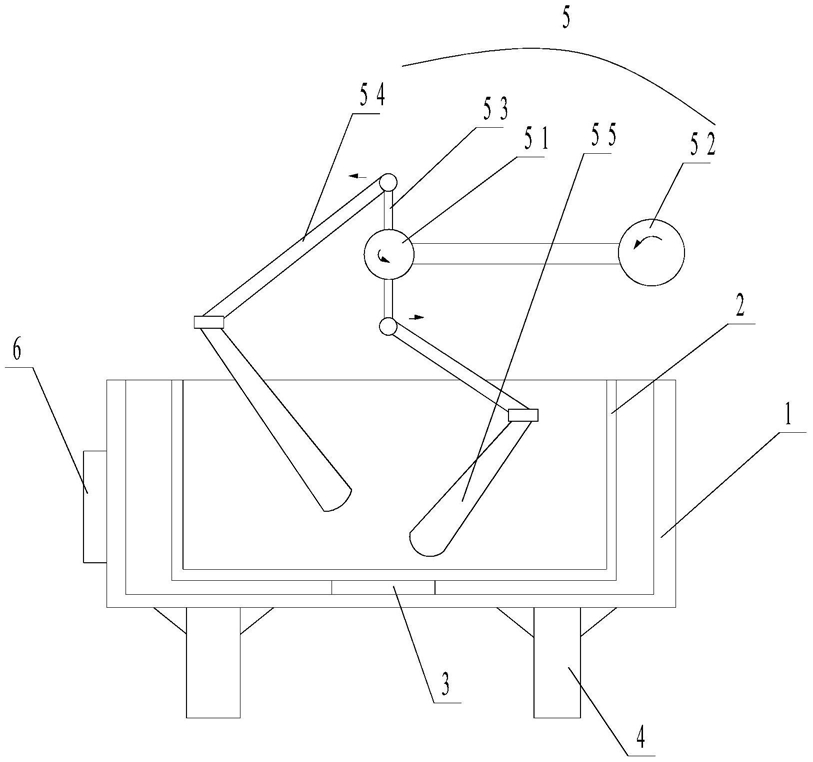

1.一种搅打式年糕成型机,其特征在于,包括:外筒体,其为上部开口的圆柱体形;

内筒体,其为上部开口的圆柱体形,所述内筒体套设在所述外筒体内部,且所述内筒体的直径为所述外筒体的直径的2/3-5/7;

振动电机,其设置在所述内筒体的下部与所述外筒体的内部之间,驱动所述内筒体做回旋运动;

机架,其设置在所述外筒体的下方,以支撑所述外筒体;

搅打机构,其包括:

主轴,其沿所述内筒体的径向水平设置在所述内筒体的正上方;

旋转电机,其通过皮带轮传动机构驱动所述主轴在竖直平面内旋转;

两根副轴,所述两根副轴的一端均垂直于所述主轴固定设置,另一端分别与两根连杆的一端铰接;

两根搅打棒,其分别与所述两根连杆的另一端铰接;

控制装置,其包括:

控制面板,其设置在外筒体的外壁上;

两个控制器,其分别与所述振动电机和所述旋转电机电联接,控制所述振动电机与所述旋转电机的开启或关闭;

两个定时模块,其与所述两个控制器电联接;

两个显示屏,其设置在所述控制面板上,分别与所述两个定时模块电联接,分别用于显示所述振动电机与所述旋转电机的工作时间;

所述搅打棒为圆柱状,其直径沿与所述连杆铰接的一端向另一端逐渐增大;

所述两根副轴彼此平行设置,其设置为,当其中一根副轴位于主轴的正上方时,另一根副轴位于主轴的正下方;

所述一根副轴的长度为另一根副轴长度的1/3-1/2,所述两根副轴的长度均小于所述内筒体直径的1/5,所述主轴距离所述内筒体的竖直高度大于任意一根副轴的长度;

所述连杆的长度为所述内筒体直径的1/3-1/2,所述搅打棒的长度为所述内筒体高度的1.1-1.2倍;

所述搅打棒采用食品级硅胶制作;

所述内筒体的内壁采用食品级硅胶制作,其内壁设有螺纹,螺距为所述内筒体高度的

1/4-1/3。

2.如权利要求1所述的搅打式年糕成型机,其特征在于,所述外筒体采用隔热材料制作。

3.如权利要求2所述的搅打式年糕成型机,其特征在于,所述机架与所述外筒体的底部设有至少两根加强筋。
