专利号: 2015108630282
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

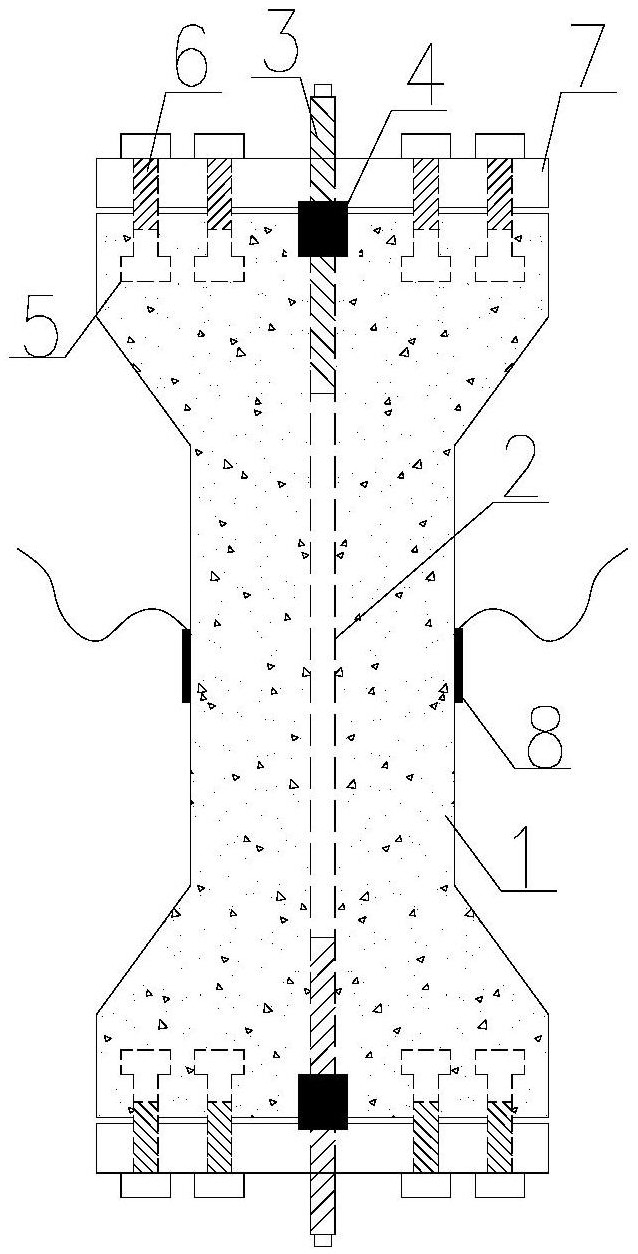

1.混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:包括混凝土轴拉试件、装于混凝土轴拉试件两端的承载钢板、带内螺纹的T型预埋件、承载螺杆和应变计,所述的混凝土轴拉试件设有轴向排布的预留通孔,所述的混凝土轴拉试件两端分别预埋多个T型预埋件,并且所述的T型预埋件的螺纹段指向混凝土轴拉试件外部;所述的承载螺杆贯穿预留通孔,并且在所述承载螺杆两端配置螺帽,所述的螺帽外侧配有承载钢板,所述的T型预埋件的螺纹段与紧固螺栓螺接,保证所述的承载钢板与所述的混凝土轴拉试件端面贴合;所述的应变计安装在所述的混凝土轴拉试件侧壁,所述的应变计的信号输出端与外部的应变仪电连。

2.如权利要求1所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的混凝土轴拉试件的预留通孔设置在混凝土轴拉试件的几何形心处,并且保持预留通孔的中心轴与混凝土轴拉伸试件的中心轴重合。

3.如权利要求2所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的混凝土轴拉试件的两端设有与预留通孔同轴的凹坑,并且凹坑的大小与螺帽匹配。

4.如权利要求3所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的混凝土轴拉试件的两端留有突出翼缘,翼缘与混凝土试件同宽。

5.如权利要求1所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的承载钢板设置与紧固螺栓一一对应的安装通孔以及与预留通孔对应的预留圆孔,其中所述的预留圆孔设置在承载钢板的几何形心处,预留圆孔周围围着与螺帽匹配的错台;所述的螺帽卡置于混凝土凹坑和承载钢板错台中。

6.如权利要求3所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的承载螺杆的螺杆直径与预留通孔匹配,螺杆两端带有外螺纹,螺杆两端具有供扳手夹持的平行面,两端螺纹方向相反,所述的承载螺杆与所述的螺帽形成自锁结构。

7.如权利要求1所述的混凝土构件施加轴向拉伸荷载的试验装置,其特征在于:所述的应变计采用应变片、千分表或位移传感器。
