1.一种多功能钼酸镧铯晶体，其特征在于：其化学式为CsLa1–xNdx(MoO4)2，其中Nd的掺杂浓度范围为0≤x≤0.15，该晶体属于四方晶系，光学单轴晶体。

2.根据权利要求1所述的一种多功能钼酸镧铯晶体的制备方法，其特征在于：该晶体采用助熔剂法生长，以Cs2MoO4作为助熔剂，助熔剂与CsLa1–xNdx(MoO4)2的摩尔比为0.2～3。

3.根据权利要求2所述的一种多功能钼酸镧铯晶体的制备方法，其特征在于：具体的制备方法为：按Cs2MoO4与CsLa1–xNdx(MoO4)2为0.2～3的摩尔比，准确称量Cs2CO3、La2O3、Nd2O3、MoO3并研磨混合均匀，放入Φ60×50mm3的铂坩锅中，升温至1000℃熔化并恒温5h，测定饱和点温度后引入籽晶，此后保持降温速率0.5～3℃/天，转速5～30转/分钟，即制得所述钼酸镧铯晶体。

4.根据权利要求3所述的一种多功能钼酸镧铯晶体的制备方法，其特征在于：制备方法中所用的原料均为分析纯或优于分析纯。

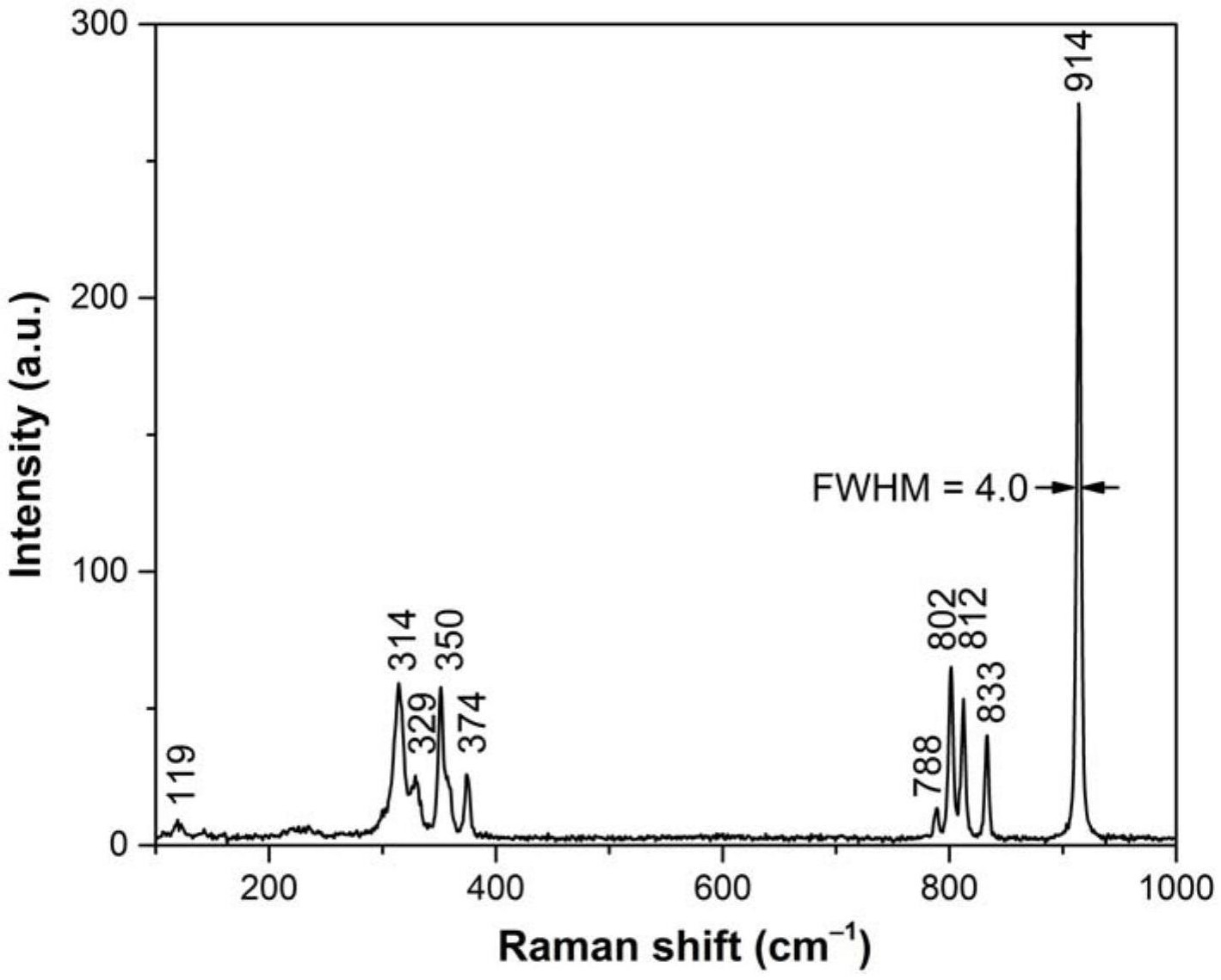

5.根据权利要求1～4所述的一种多功能钼酸镧铯晶体的用途，其特征在于：当晶体化学式CsLa1–xNdx(MoO4)2中，Nd的掺杂浓度x＝0时，该晶体用于固体激光器中作为拉曼频移介质，可通过受激拉曼散射将某一波长激光转变为一系列间隔为声子频率的激光，从而获得新波长激光，拓展新的激光波段。

6.根据权利要求1～4所述的一种多功能钼酸镧铯晶体的用途，其特征在于：当晶体化学式CsLa1–xNdx(MoO4)2中，Nd的掺杂浓度0
