专利号: 2015108635619
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

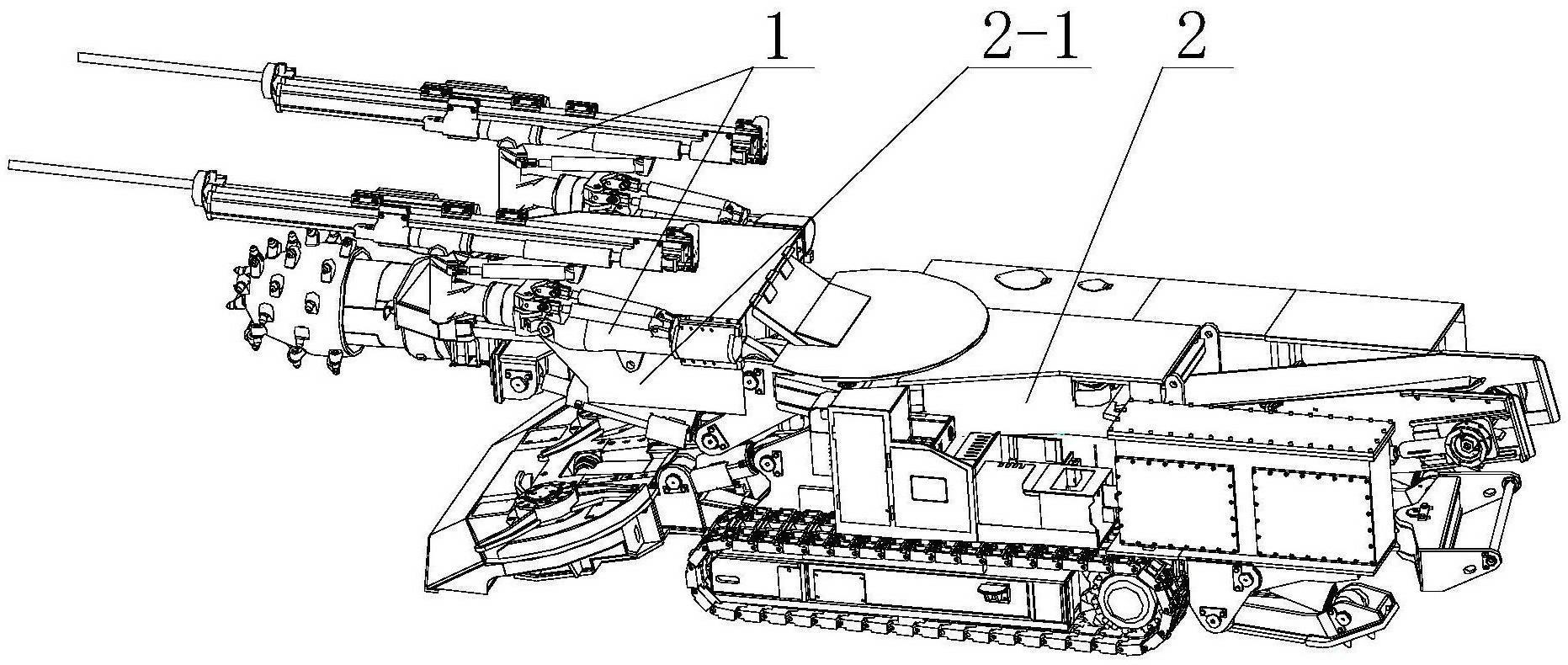

1.一种钻掘式掘进机,包括钻进机构(1)和掘进机(2),其特征在于:所述的钻进机构(1)固定于掘进机悬臂(2-1)上,随掘进机悬臂(2-1)上下左右摆动;所述的钻进机构(1)包括钻进机构主推进机构(1-1)、与钻进机构主推进机构(1-1)相连的钻进机构姿态调整机构(1-2)。

2.根据权利要求1所述的钻掘式掘进机,其特征在于:所述的钻进机构主推进机构(1-1)包括钻机(1-1-1)和主推进液压缸(1-1-2),主推进液压缸(1-1-2)缸体端固连于钻机(1-1-1)上。

3.根据权利要求1或2所述的钻掘式掘进机,其特征在于:所述的钻进机构姿态调整机构(1-2)包括固定机构(1-2-1)、支撑件(1-2-2)、连接件(1-2-3)、液压马达端连接件一(1-2-4)、液压马达(1-2-5)、液压马达端连接件二(1-2-6)、转向架(1-2-7)、滑槽(1-2-8)、辅推进液压缸(1-2-9)、转向液压缸(1-2-10)、调向液压缸(1-2-11)、导轨(1-2-12),所述固定机构(1-2-1)通过螺栓连接支撑件(1-2-2)于掘进机悬臂(2-1)上,支撑件(1-2-2)通过铰接与连接件(1-2-3)、调向液压缸(1-2-11)的一端连接,液压马达端连接件一(1-2-4)通过铰接与连接件(1-2-3)、调向液压缸(1-2-11)另一端的连接,液压马达(1-2-5)通过螺栓与液压马达端连接件一(1-2-4)、液压马达端连接件二(1-2-6)固定,液压马达端连接件二(1-2-6)铰接于转向架(1-2-7)上,所述转向架(1-2-7)固连于滑槽(1-2-8)、辅推进液压缸(1-2-9)上,所述辅助液压缸(1-2-9)的缸体铰接于转向液压缸(1-2-10)的一端,辅推进液压缸(1-2-9)的缸杆固定于导轨(1-2-12)上;所述转向液压缸(1-2-10)的另一端铰接于液压马达端连接件二(1-2-6)上;钻进机构姿态调整机构(1-2)通过主推进液压缸(1-1-2)的一端固定于导轨(1-2-12)的一端,钻机(1-1-1)、主推进液压缸(1-1-2)缸体通过滑槽(1-2-8)与导轨(1-2-12)相连。
