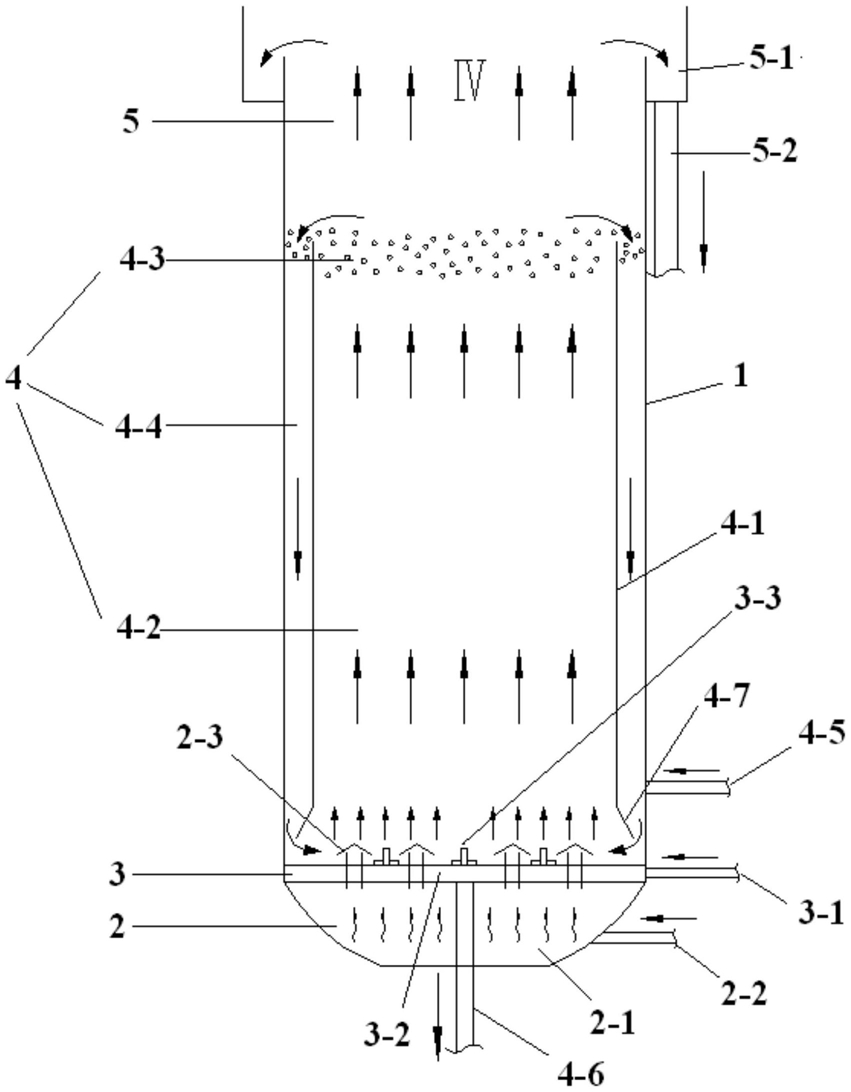

1.一种化学结晶循环造粒流化床水处理装置,包括筒体(1),其特征在于:所述的筒体(1)内从底部到顶部依次设置有布水区(2)、布药区(3)、造粒区(4)和清水区(5);
所述的造粒区(4)包括设置在筒体(1)内的内筒(4-1),内筒(4-1)和筒体(1)之间形成的夹层两端开放,内筒(4-1)将造粒区(4)分为三个区,内筒(4-1)内部靠近底部的区域为流化区(4-2),内筒(4-1)内部靠近顶部的区域为分离区(4-3),内筒(4-1)和筒体(1)之间的夹层为静沉区(4-4);
静沉区(4-4)与加晶种管(4-5)相连通,晶种在流化区(4-2)、分离区(4-3)和静沉区(4-
4)之间循环流动,水中的离子在流动过程中实现化学结晶循环造粒;
流化区(4-2)与排颗粒管(4-6)相连通,化学结晶循环造粒形成的颗粒在流化区(4-2)向底部沉降,最终从排颗粒管(4-6)排出。
2.如权利要求1所述的水处理装置,其特征在于:所述的布水区(2)包括进水腔体(2-
1),进水腔体(2-1)与进水管(2-2)相连通,进水腔体(2-1)通过布水器(2-3)穿过布药区(3)的加药夹层(3-2)与造粒区(4)直接连通供水。
3.如权利要求2所述的水处理装置,其特征在于:所述的布水器(2-3)分为布水器上部(2-3-1)和布水器下部(2-3-2)两部分,布水器下部(2-3-2)穿过布药区(3)的加药夹层(3-
2),布水器上部(2-3-1)伸出在造粒区(4)布水;所述的布水器上部(2-3-1)设置有出水孔(2-3-3),出水孔(2-3-3)的出水方向与流化区(4-2)中水流的主方向呈大于90°且小于180°的夹角设置。
4.如权利要求3所述的化学结晶循环造粒流化床水处理装置,其特征在于:所述的出水孔(2-3-3)为多个对称设置的出水孔。
5.如权利要求3所述的水处理装置,其特征在于:所述的布水器上部(2-3-1)和布水器下部(2-3-2)通过螺纹连接实现可拆卸连接。
6.如权利要求1所述的水处理装置,其特征在于:所述的布药区(3)包括与加药管(3-1)相连通的加药夹层(3-2),加药夹层(3-2)将布水区(2)和造粒区(4)隔离,加药夹层(3-2)上靠近造粒区(4)的一侧设置有微孔布药管(3-3)。
7.如权利要求6所述的水处理装置,其特征在于:所述的布药区(3)的加药夹层(3-2)为一层或两层以上。
8.如权利要求6所述的水处理装置,其特征在于:所述的微孔布药管(3-3)与加药夹层(3-2)之间通过螺纹连接实现可拆卸连接。
9.如权利要求1所述的水处理装置,其特征在于:所述的清水区(5)包括集水槽(5-1),集水槽(5-1)与出水管(5-2)连通。
10.如权利要求1所述的水处理装置,其特征在于:所述的内筒(4-1)下端设置有向外扩张的挡流环(4-7)。
