专利号: 2015108769365
申请人: 长江大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

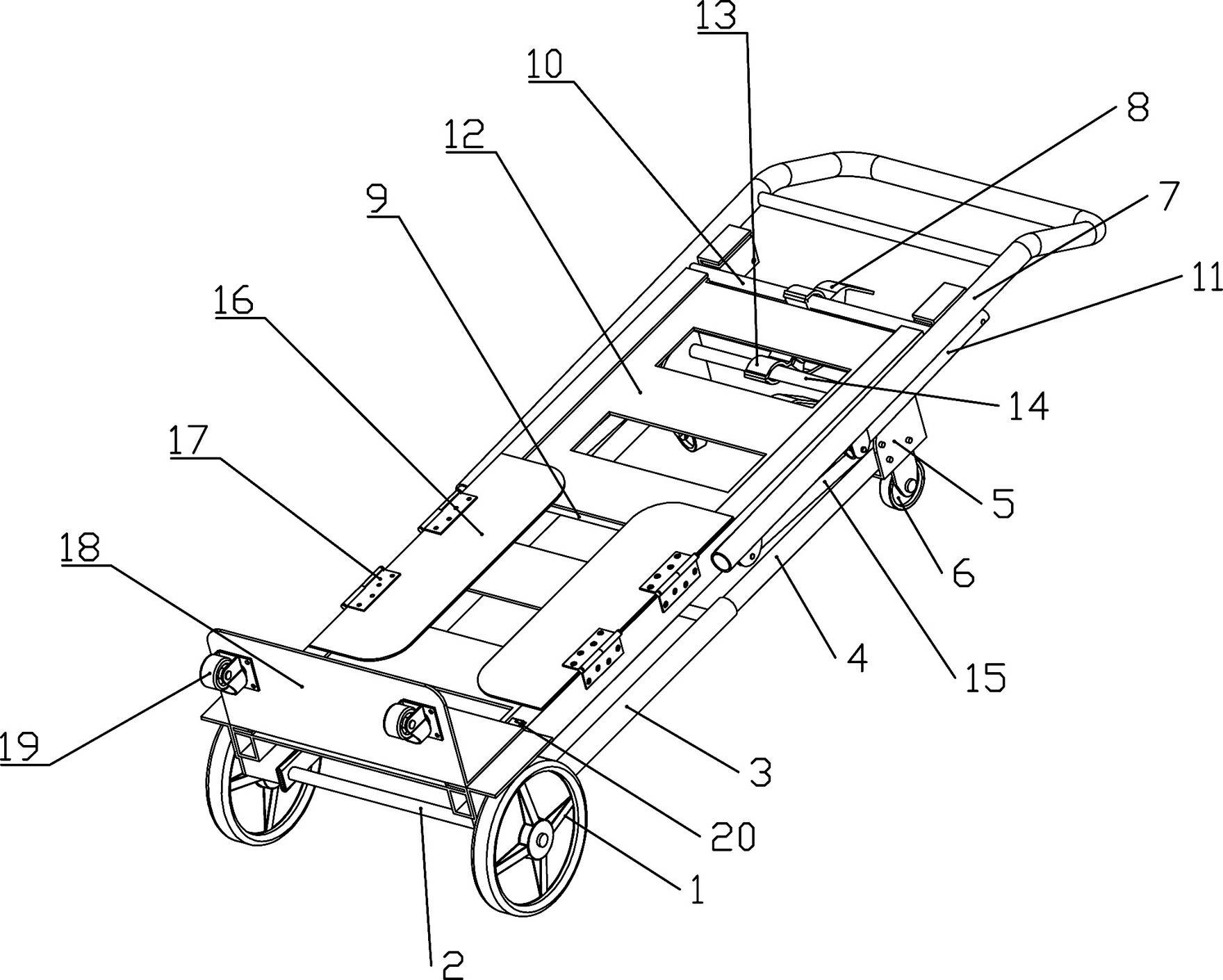

1.一种多功能可变形载运助力手推车,其特征是:底部框架的一端与载物台(12)的一端铰接,另一端通过载物台撑杆(15)与载物台(12)的另一端铰接连接;

底部框架靠近与载物台(12)的铰接端设有第一轮(1),底部框架与载物台撑杆(15)铰接的一端设有第二轮(6);

在载物台(12)的两侧设有载物台滑槽(22),把手(7)的一端设有把手滑杆(9),把手滑杆(9)滑动安装在载物台滑槽(22)内,把手(7)的中部通过把手撑杆(11)与载物台(12)靠近第二轮(6)的一端连接。

2.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:在把手(7)中部位置设有把手连接杆(10),载物台(12)靠近载物台撑杆(15)的一端设有凹槽,凹槽附近设有用于锁住把手连接杆(10)的把手锁紧装置(8)。

3.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:在底部框架的两侧,底轴套筒(3)与底轴套杆(4)套接,底轴套筒(3)位于第一轮(1)的一端,在底轴套筒(3)之间设有底轴连杆(24),底部框架靠近第二轮(6)的一端设有套筒锁紧装置(23)。

4.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:在载物台(12)上靠近载物台撑杆(15)的一端,还设有用于和底部框架连接的载物台锁紧装置(13)。

5.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:在载物台(12)靠近第一轮(1)的一端还设有挡板(18)。

6.根据权利要求5所述的一种多功能可变形载运助力手推车,其特征是:挡板(18)上设有挡板轮(19)。

7.根据权利要求5所述的一种多功能可变形载运助力手推车,其特征是:在载物台(12)的两侧沿长度方向设有多个固定孔(21),挡板(18)通过定位销(20)与固定孔(21)连接。

8.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:第一轮(1)的直径大于第二轮(6)的直径。

9.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:在载物台(12)的两侧,折叠侧板(16)通过合页(17)与载物台(12)连接。

10.根据权利要求1所述的一种多功能可变形载运助力手推车,其特征是:折叠侧板(16)的两端设有限位锁定装置;

或者在合页(17)内设有锁定限位装置。
