1.一种罗丹明6G-磷钨酸杂化纳米微粒修饰玻碳电极的方法,其特征在于具体步骤为:(1)称取0.1 0.5 mmol罗丹明6G加入到30 40 mL无水乙醇中,搅拌溶解,制得罗丹明6G~ ~乙醇溶液;
(2)称取0.1 0.3g磷钨酸加入到10 20 mL二次水中,溶解制得磷钨酸水溶液;
~ ~
(3)将玻碳电极在金砂相纸上用0.5 µm的抛光粉粗磨,冲洗干净后再在麂皮布上用
0.35 µm的Al2O3抛光粉细磨,冲洗干净后置于体积比为1:3 HNO3/无水乙醇混合液和二次水中各超声清洗2 5 min,再用超纯水冲洗干净,晾干,最后作为工作电极在0.1mol/L的H2SO4~溶液中进行循环伏安法扫描,扫描电位范围为-1.0 1.4V;扫描速率为0.1V/s;扫描循环伏~安至曲线稳定,即制得处理后的玻碳电极;

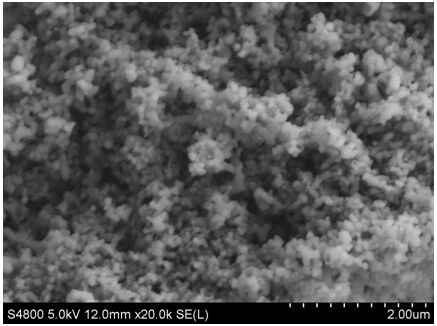

(4)取5 10 mL步骤(1)制得的罗丹明6G乙醇溶液和5 10 mL步骤(2)制得的磷钨酸水溶~ ~液混合搅拌、晃动,制得混合液,然后取20 30 μL混合液直接滴在步骤(3)制得的处理后的~玻碳电极上,盖上电极帽,自然晾干后在玻碳电极表面形成罗丹明6G-磷钨酸杂化纳米微粒,即制得罗丹明6G-磷钨酸杂化纳米微粒修饰的玻碳电极。
