专利号: 2015108911426
申请人: 西安工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

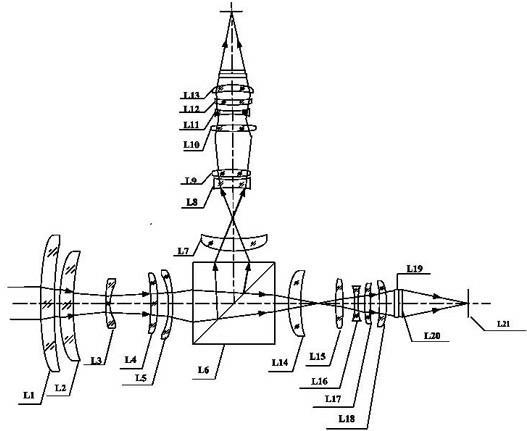

1.一种制冷式共口径中/长红外双波段双视场两档变焦光学系统,其特征在于,该系统包括沿光轴依次设置的第一双弯月正透镜L1、第二双弯月正透镜L2、第一双负弯月透镜L3、第三双正弯月透镜L4、第二双负弯月透镜L5、用于反射中波红外光、透射长波红外光的第一分光棱镜L6,经过所述第一分光棱镜L6的中波红外光的反射光路依次设置第四双弯月正透镜L7、双分离透镜组、第一双凸透镜L10、第二双凹透镜L11、第六双弯月正透镜L12、第七双弯月正透镜L13,经过所述第一分光棱镜L6的长波红外光的透射光路依次设置第八双弯月正透镜L14、第二双凸透镜L15、第三双凹透镜L16、第三双负弯月透镜L17、第九双弯月正透镜L18;所述双分离透镜组由第一双凹透镜L8和第五双弯月正透镜L9构成。

2.根据权利要求1所述的制冷式共口径中/长红外双波段双视场两档变焦光学系统,其特征在于:所述第二双弯月正透镜L2背向物距面加有非球面。

3.根据权利要求1或2所述的制冷式共口径中/长红外双波段双视场两档变焦光学系统,其特征在于:所述第三双正弯月透镜L4朝向物距面加有衍射非球面。

4.根据权利要求3所述的制冷式共口径中/长红外双波段双视场两档变焦光学系统,其特征在于:所述第一双凸透镜L10朝向物距的面加有非球面。

5.根据权利要求4所述的制冷式共口径中/长红外双波段双视场两档变焦光学系统,其特征在于:所述第三双凹透镜L16背向物距的面加有衍射非球面。
