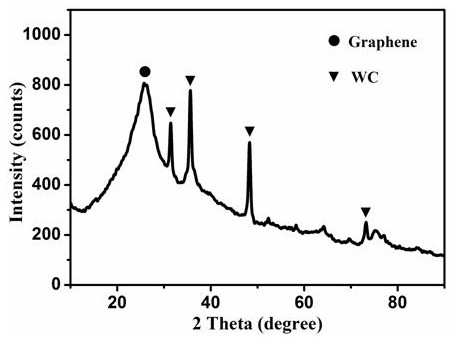

1.一种蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，包括以下步骤：S1. 蜂窝状石墨烯/碳化钨复合体的制备：a. 将球形模板、钨源、氧化石墨烯均匀分散于水中，干燥至粘稠浆状为止；b. 干燥后的产物以1～10℃/min的升温速率将温度升至800～900℃，于惰性气体下反应，经气磨粉碎过筛后制备蜂窝状石墨烯/碳化钨复合体，粉碎后蜂窝状石墨烯/碳化钨复合体的粒径为10～30µm；

S2. 铂前驱体和表面活性剂溶解于甘油和乙二醇混合液中，加入S1制备得到的蜂窝状石墨烯/碳化钨复合体，经回流热处理、过滤干燥即得蜂窝状石墨烯/碳化钨/铂金复合电催化剂；

其中，S1所述球形模板选的直径为0.5～10μm，选自聚甲基丙烯酸甲酯和聚苯乙烯的一种或两种以上；所述钨源选自钨酸铵、偏钨酸铵、仲钨酸铵的一种或两种以上；所述氧化石墨烯、球形模板、钨源的质量比为1：2～8：0.1～0.6。

2.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，S1所述氧化石墨烯、球形模板、钨源的质量比为1：3～5：0.2～0.4。

3.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，S1所述球形模板选的直径为2μm～5μm。

4.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，S2所述蜂窝状石墨烯/碳化钨复合体和铂前驱体的质量比为1：0.25～0.65。

5.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，S2所述铂前驱体和表面活性剂的质量比为1：0.05～0.2；甘油和乙二醇的体积比为1：

1～4。

6.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，S2所述回流热处理的温度是100～150℃，热处理时间是1～5h。

7.根据权利要求1所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的制备方法，其特征在于，所述表面活性剂选自吐温20、吐温40、吐温60、吐温80中的一种或两种以上。

8.权利要求1至7任一项所述方法制备得到的蜂窝状石墨烯/碳化钨/铂金复合电催化剂。

9.根据权利要求8所述的蜂窝状石墨烯/碳化钨/铂金复合电催化剂，其特征在于，所述复合电催化剂中碳化钨的重量百分数为25～55%，铂的重量百分数为15～40%。

10.权利要求8所述蜂窝状石墨烯/碳化钨/铂金复合电催化剂的应用。
