专利号: 2015108976670
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

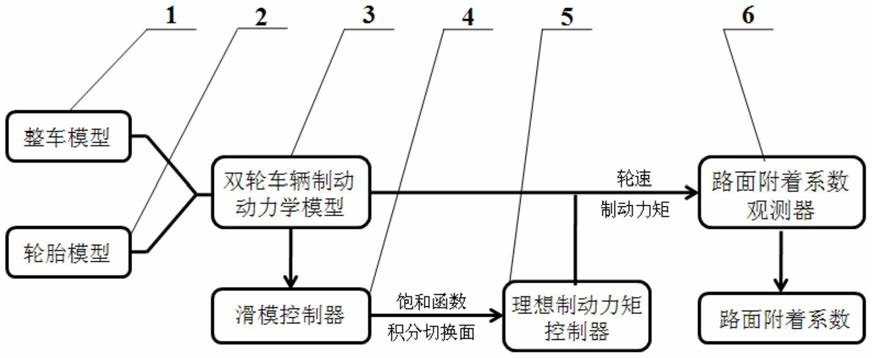

1.一种制动工况下的路面附着系数实时估算方法,其特征在于:包括双轮车辆制动动力学模型(3)、理想制动力矩控制器(5)和路面附着系数观测器(6);所述的双轮车辆制动动力学模型(3),包括整车模型(1)和轮胎模型(2);整车模型(1)满足如下关系式:其中,

式中:x为车辆行驶过程中位移,mf、mr分别为车辆前后非簧载质量,hf、hr分别为车辆前后非簧载质量高度,ms为悬挂质量,hs为簧上质量高度,Fzf、Fzr分别为前后车轮受到的地面法向反作用力,lf、lr分别为质心至前后轴距离,μ(λf)和μ(λr)分别为前后轮与路面之间的附着系数,m为整车质量,V为车辆质心纵向速度,Tbf、Tbr分别为前后轮制动力矩,Jf、Jr分别为前后轮转动惯量,ωf、ωr分别为前后轮角速度,Rω为车轮半径;

轮胎模型(2)满足如下关系式:

式中:C1、C2、C3为轮胎附着特征参数,C4为汽车行驶速度对附着特性的影响参数,λ为轮胎滑移率,V为车速。

2.如权利要求1所述的一种制动工况下的路面附着系数实时估算方法,其特征在于:所述的理想制动力矩控制器(5),由滑模控制器(4)采用饱和函数和积分切换面重新设计得到;

理想制动力矩控制器(5)满足如下关系:

S1=λf-λfd+ξ1∫(λf-λfd)dt

S2=λr-λrd+ξ2∫(λr-λrd)dt

式中:λf、λr分别为前后轮实际滑移率,λfd、λrd分别为前后轮目标滑移率,ξ1和ξ2为常数。
