专利号: 2015109033749
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

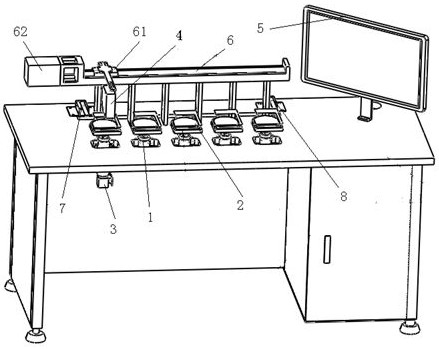

1.一种电脑风扇缝隙检测与自动记录装置,其特征在于,它包括:

风扇装夹及驱动机构(1),所述风扇装夹及驱动机构(1)包括用于支撑风扇(2)的风扇支撑组件和用于转动风扇叶片的叶片旋转组件;

条形码识别器件(3),所述条形码识别器件(3)用于采集支撑在风扇支撑组件上的风扇(2)的条形码信息;

距离测量器件(4),所述距离测量器件(4)用于采集支撑在风扇支撑组件上的风扇外壳的固定点的高度距离信息以及转动过程中的风扇叶片上的某一检测点的高度距离信息;

上位机(5),所述上位机(5)分别与所述条形码识别器件(3)和距离测量器件(4)通信连接,并且所述上位机(5)根据距离测量器件(4)所传递的两个高度距离信息得到风扇缝隙信息,并将风扇缝隙信息和条形码识别器件(3)所传递的条形码信息相关联。

2.根据权利要求1所述的电脑风扇缝隙检测与自动记录装置,其特征在于:所述叶片旋转组件为一向风扇叶片吹气从而使风扇叶片旋转的气力输出构件。

3.根据权利要求2所述的电脑风扇缝隙检测与自动记录装置,其特征在于:所述气力输出构件设置有吹气口,并且该吹气口设置在相应的风扇支撑组件上。

4.根据权利要求1或2或3所述的电脑风扇缝隙检测与自动记录装置,其特征在于:还包括直线模组(6),所述风扇装夹及驱动机构(1)具有至少两个,并且风扇装夹及驱动机构(1)呈直线并列状布置,直线模组(6)的输送方向沿着风扇装夹及驱动机构(1)的排列方向设置,所述条形码识别器件(3)和距离测量器件(4)均安装在直线模组(6)的模组移动滑块(61)上。

5.根据权利要求4所述的电脑风扇缝隙检测与自动记录装置,其特征在于:还包括下位机和限位传感器组,所述限位传感器组具有左限位传感器(7)和右限位传感器(8),所述左限位传感器(7)用于限定条形码识别器件(3)和/或距离测量器件(4)在直线模组(6)上移动的最左极限位置,所述右限位传感器(8)用于限定条形码识别器件(3)和/或距离测量器件(4)在直线模组(6)上移动的最右极限位置,所述左限位传感器(7)和右限位传感器(8)的输出端分别与下位机的输入端相连接,所述直线模组(6)的动力源(62)和叶片旋转组件的控制输入端分别与下位机的输出端相连接。

6.根据权利要求1或2或3所述的电脑风扇缝隙检测与自动记录装置,其特征在于:

所述条形码识别器件(3)为CCD摄像机。

7.根据权利要求1或2或3所述的电脑风扇缝隙检测与自动记录装置,其特征在于:

所述距离测量器件(4)为激光位移传感器。

8.一种如权利要求1至7中任一项所述的电脑风扇缝隙检测与自动记录装置的缝隙测量方法,其特征在于该方法的步骤如下:(a)确定风扇叶片上的某一位置为测量固定点,并记录该测量固定点与风扇叶片上最高点之间的高度距离H;

(b)叶片旋转组件驱动风扇叶片旋转,采用距离测量器件(4)测量风扇叶片转动形成的平面上的测量固定点与距离测量器件(4)的测量端的距离h1以及测量风扇外壳上的一固定点与距离测量器件(4)的测量端的距离h2;

(c)通过公式m=h1-h2-H得到风扇缝隙m。

9.根据权利要求8所述的电脑风扇缝隙检测与自动记录装置的缝隙测量方法,其特征在于:所述的步骤(b)中,采用条形码识别器件(3)采集相应的风扇的条形码信息;并在步骤(c)中,采用上位机(5)将风扇缝隙m和相应的风扇的条形码信息关联起来。
