专利号: 2015109058727
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

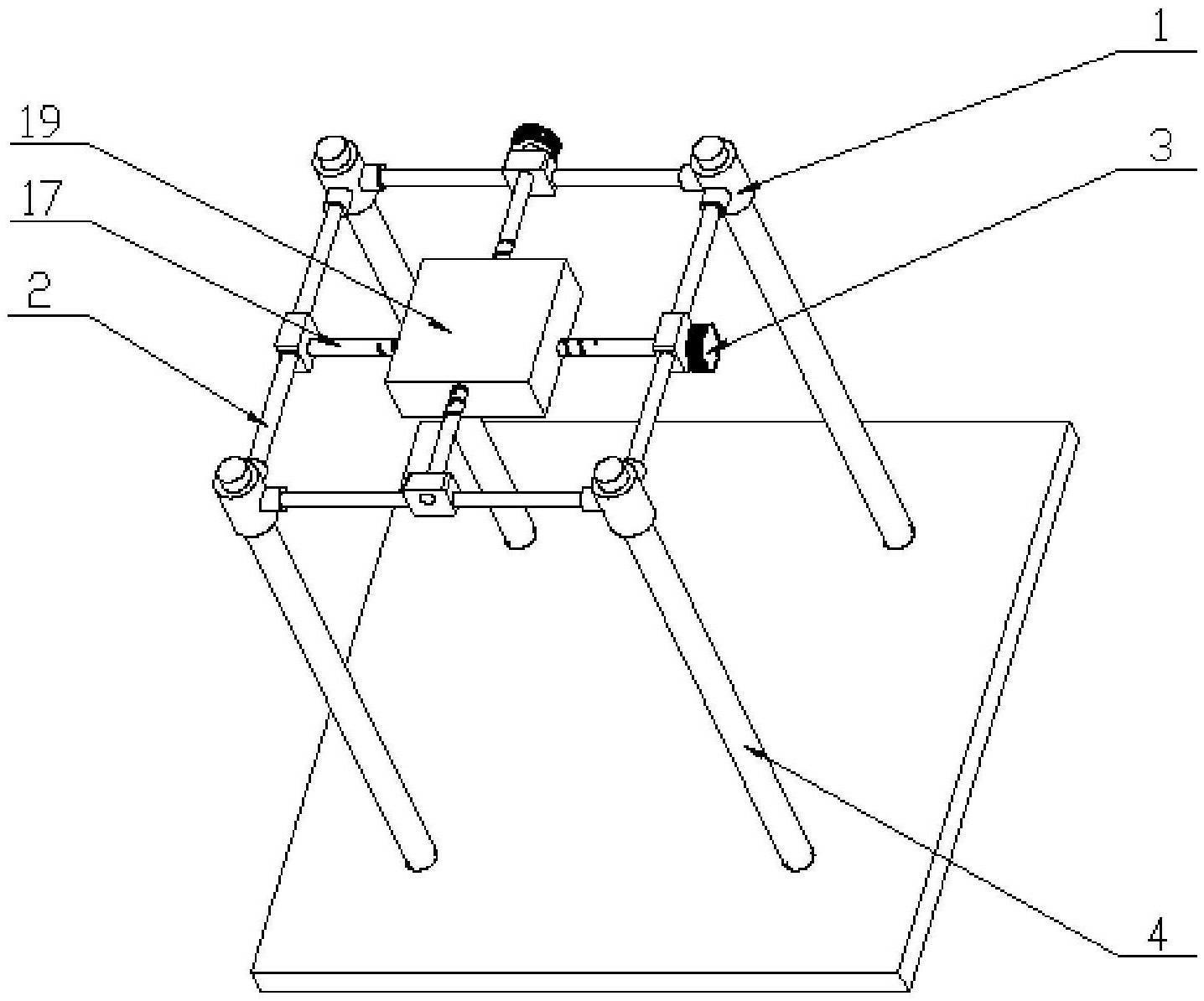

1.一种流体边界可控的液动压悬浮抛光装置,其特征在于:包括水平工作台、抛光系统、升降系统、微调系统和压力检测系统,所述抛光系统包括抛光盘、抛光液容器、第一联轴器、主轴、第二联轴器、托板、电机支架和伺服电机,伺服电机通过电机支架固定在托板底部,伺服电机的输出端通过第一联轴器连接主轴的上端,主轴的下端通过第二联轴器连接抛光盘,抛光液容器固定在抛光盘的正下方;所述升降系统包括升降螺旋机构和用于固定抛光液容器的支撑板,所述升降螺旋机构固定在水平工作台上,所述升降螺旋机构包括四根竖直安装的立柱和一根用于调节支撑板升降的螺旋升降柱,螺旋升降柱的下端固定在水平工作台上,上端用于支撑支撑板,四根立柱通过定位套和四根水平导杆固定为一个整体的升降框架,所述支撑板上设有四个与四根立柱相配合的滑动轴套,支撑板通过滑动轴套套装在升降螺旋机构上并能沿升降螺旋机构上下运动;所述微调系统包括滚珠丝杠、X轴向微调旋钮和Y轴向微调旋钮,两根滚珠丝杠相互垂直且均穿过所述托板,两根滚珠丝杠的两端分别连接在四根水平导杆上,两根滚珠丝杠的两端分别设有用于调节托板位置的X轴向微调旋钮和Y轴向微调旋钮;所述压力检测系统包括设在抛光液容器底部的用于检测抛光时所产生液压动力的压力传感器。

2.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述第一联轴器为双膜片联轴器。

3.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述第二联轴器为双膜片联轴器。

4.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述压力传感器设在抛光液容器底部,且所述压力传感器包括沿抛光液容器底部同一圆周上均匀分布的三个。

5.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述抛光盘表面上设有楔形槽。

6.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述抛光盘和抛光液容器间设有能够形成液动压膜的微小间隙。

7.根据权利要求1所述的流体边界可控的液动压悬浮抛光装置,其特征在于:所述压力传感器通过导线连接压力显示仪。
