1.一种液动压悬浮抛光方法，其特征在于：利用伺服电机(24)通过同步带(27)带动轴套(19)和滚珠花键轴(22)高速转动，从而带动连接在滚珠花键轴(22)底部的抛光盘(15)一起转动，抛光盘(15)的底部开有楔形槽，在高速和小间隙的条件下形成楔形效应，使所述抛光盘(15)带动滚珠花键轴(22)沿轴套(19)上浮，同时利用平衡板(20)和对平衡板(20)进行支撑的重力克服机构对平衡板(20)、滚珠花键轴(22)和抛光盘(15)形成的整体进行重力克服，并利用设置在滚珠花键轴(22)上方的测力传感器(25)进行抛光盘(15)与容器(14)之间的对刀，从而实现抛光均匀的非接触抛光。

2.根据权利要求1所述的一种液动压悬浮抛光方法，其特征在于：在滚珠花键轴(22)的上方安装测力传感器(25)，测力传感器(25)固定在丝杠(1)底部，丝杠(1)通过螺母(2)进行调节带动测力传感器(25)与滚珠花键轴(22)顶部接触，并利用测力传感器(25)检测到的数据，完成抛光盘(15)与容器(14)之间的对刀操作。

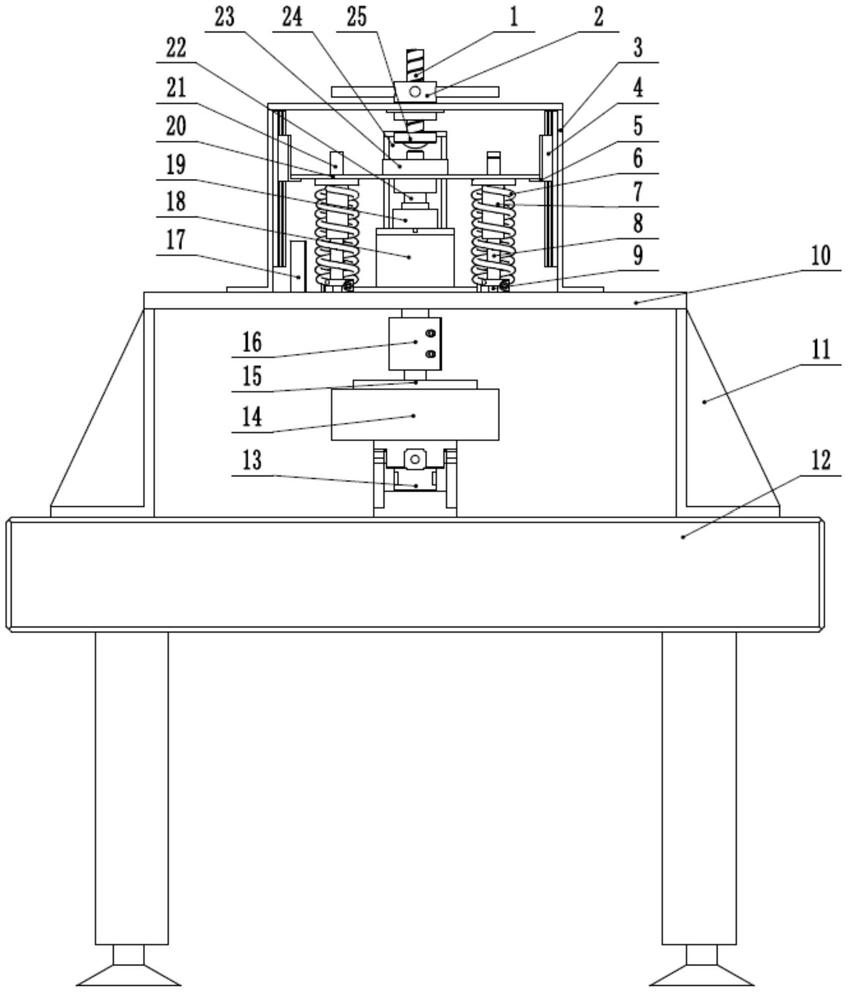

3.一种液动压悬浮抛光装置，其特征在于：包括抛光盘(15)、液动压悬浮装置、升降装置和支撑装置，所述抛光盘(15)表面划分成若干个基本单元，每个基本单元表面均包括从右至左依次设置的工件贴片区、楔形区域、蓄流槽和约束边界；所述支撑装置包括大理石平台(12)、底板(10)、侧板(11)和支撑架(3)，支撑架(3)固定在所述底板(10)上，所述底板(10)通过左右两侧的侧板(11)支撑在所述大理石平台(12)上；所述升降装置包括容器(14)和电动升降台(13)，容器(14)固定在电动升降台(13)上，电动升降台(13)固定在大理石平台(12)上；所述液动压悬浮装置包括抛光盘(15)、滚珠花键轴(22)、轴套(19)、伺服电机(24)、平衡板(20)、支撑座(23)和多组重力克服机构，所述滚珠花键轴(22)套装在固定在底板(10)上的轴套(19)内，滚珠花键轴(22)穿过所述底板(10)，滚珠花键轴(22)的底部通过刚性联轴器(16)连接抛光盘(15)，滚珠花键轴(22)的顶部通过支撑座(23)连接平衡板(20)；所述平衡板(20)的两端设有支撑块(5)，所述支撑块(5)与固定在支撑架(3)上的滚动导轨(4)配合连接，所述平衡板(20)通过所述支撑块(5)在所述滚动导轨(4)上上下滑动；所述重力克服机构固定在所述平衡板(20)与底板(10)之间，用于克服滚珠花键轴(22)、刚性联轴器(16)和抛光盘(15)的自重；所述伺服电机(24)通过电机支承座固定在底板(10)上，伺服电机(24)通过同步带(27)连接轴套(19)，伺服电机(24)通过同步带(27)带动轴套(19)和滚珠花键轴(22)的转动从而带动所述抛光盘(15)的转动。

4.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述滚珠花键轴(22)正上方还设有测力传感器(25)，所述测力传感器(25)固定在丝杠(1)的正下方，所述丝杠(1)上设有调节所述丝杠(1)上下移动的螺母(2)，通过转动螺母(2)能够调节丝杠(1)带动测力传感器(25)与滚珠花键轴(22)的顶端接触。

5.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述底板(10)上还设有激光位移传感器(17)，激光位移传感器(17)正对所述平衡板(20)并用于检测所述平衡板(20)的移动距离。

6.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述重力克服机构包括弹簧(6)、固定支撑座(9)、直线轴承(7)、光轴(8)和千分尺旋钮(21)，光轴(8)的底部通过固定支撑座(9)固定在底板(10)上，光轴(8)的顶端连接固定在平衡板(20)上的千分尺旋钮(21)，直线轴承(7)套装在所述光轴(8)上，弹簧(6)套装在所述光轴(8)和直线轴承(7)上，弹簧(6)的底端与底板(10)接触，弹簧(6)的顶部与直线轴承(7)的上端固定连接，直线轴承(7)可沿光轴(8)上下移动，从而压缩或放松弹簧(6)。

7.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述轴套(19)上设有同步带轮(28)，同步带轮(28)的一端与轴套(19)的法兰盘紧靠并通过螺钉固定，另一端通过第二止推轴承(30)进行压紧，所述轴套(19)和底板(10)之间还安装有第一止推轴承(29)。

8.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述容器(14)底部对应于抛光盘(15)中心的位置还设有电涡流传感器(32)；电涡流传感器(32)用于检测抛光盘(15)与容器(14)底面的距离。

9.根据权利要求3所述的一种液动压悬浮抛光装置，其特征在于：所述容器(14)内还设有压力传感器(31)，所述压力传感器(31)沿圆周均布三个且各自对应抛光盘(15)上贴工件的位置。
