专利号: 2015109063405
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

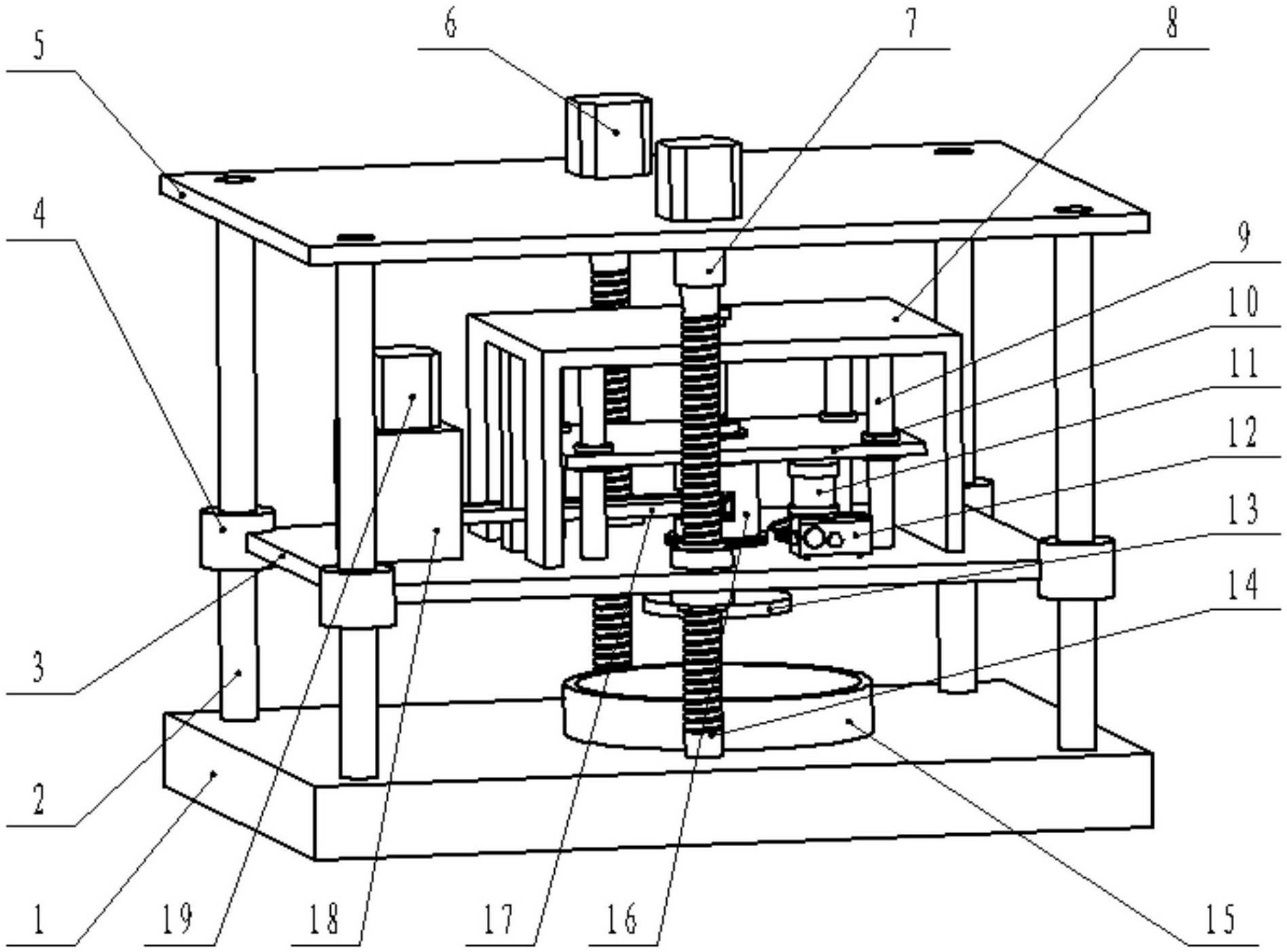

1.基于液压机构的液动压悬浮抛光装置,其特征在于:包括升降部件和抛光部件,所述升降部件包括底座(1)、滚动导轨(2)、滑动轴套(4)、滚珠丝杠(14)、第一联轴器、中间支撑板(3)、上盖板(5)以及步进电机(6),所述底座(1)和上盖板(5)之间通过四根滚动导轨进行支撑,四个滑动轴套(4)套装在四根滚动导轨上,所述中间支撑板(3)与四个滑动轴套(4)固定连接;所述中间支撑板(3)上设有丝杠螺母,与所述丝杠螺母相配合的滚珠丝杠(14)穿过所述中间支撑板(3),且滚珠丝杠(14)的上下两端分别通过轴承固定在上盖板(5)和底座(1)上,滚珠丝杠(14)的上端连接步进电机(6),步进电机(6)安装在上盖板(5)上,步进电机(6)转动时驱动滚珠丝杠(14)转动从而带动中间支撑板(3)沿四根滚动导轨上下滑动;所述抛光部件包括抛光工具盘(13)、抛光液容器(15)、第二联轴器(20)、滚珠花键轴(21)、固定板(8)、导柱(9)、动板(10)、微型液压缸(11)、液压泵(12)、带轮(16)、同步带(17)和伺服电机(19),滚珠花键轴(21)穿过动板(10)并通过第二联轴器(20)与抛光工具盘(13)连接,滚珠花键轴(21)的上端固定在动板(10)上;固定板(8)固定在中间支撑板(3)上,且动板(10)和中间支撑板之间设有四根竖直安装的导柱(9),动板(10)套装在所述导柱(9)上且能沿所述导柱(9)上下运动;所述伺服电机(19)固定在中间支撑板(3)上,带轮(16)安装在滚珠花键轴上,带轮(16)通过同步带(17)连接伺服电机(19),所述伺服电机(19)通过同步带(17)驱动带轮(16),将动力传递给滚珠花键轴(21),并带动抛光工具盘(13)的高速转动;所述中间支撑板(3)上还设有微型液压缸(11)和液压泵(12),液压泵(12)通过油管与微型液压缸(11)连接,微型液压缸(11)的气缸头与动板(10)固定连接,液压泵(12)通过控制微型液压缸(11)的运动克服动板(10)、滚珠花键轴(21)和抛光工具盘(13)在抛光时的自重;所述抛光液容器(15)设在所述抛光工具盘(13)正下方的底座(1)上。

2.如权利要求1所述的基于液压机构的液动压悬浮抛光装置,其特征在于:所述步进电机(6)通过第一联轴器(7)与滚珠丝杠(14)连接。

3.如权利要求1所述的基于液压机构的液动压悬浮抛光装置,其特征在于:所述伺服电机(19)通过电机座(18)固定在中间支撑板(3)上。

4.如权利要求1所述基于液压机构的液动压悬浮抛光装置,其特征在于:所述滚珠花键轴(21)的上端还设有测力传感器(22)。

5.如权利要求1所述基于液压机构的液动压悬浮抛光装置,其特征在于:所述第二联轴器(20)为双膜片联轴器。
