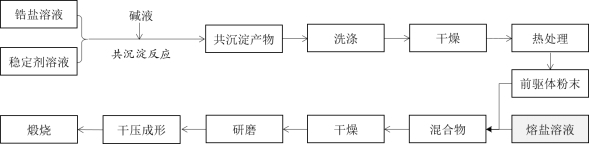

1.一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,包括如下步骤:(1)将可溶性锆盐用蒸馏水进行溶解,形成稳定透明的锆盐溶液;
(2)将稳定剂溶液与锆盐溶液按一定比例进行混合;
(3)向所述步骤(2)所得混合溶液中加入稍过量的沉淀剂,并调节其pH值至7-10,得到均一稳定的共沉淀产物;
(4)将所述步骤(3)所得的共沉淀产物进行反复洗涤,并于90℃下进行干燥,经热处理后自然冷却得到前驱体;
4+
(5)将所述步骤(4)所得前驱体与熔盐溶液按熔盐阳离子:Zr 摩尔比为3:97~7:93的比例混合均匀;
(6)将所述步骤(5)所得混合物干燥后进行研磨,过120目筛,再经干压成形制成生坯;
(7)将所述步骤(6)所得生坯置于电炉中进行煅烧,之后随炉冷却即得到全稳定氧化锆烧结体。
2.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(2)中稳定剂为氧化钇的盐酸或硝酸溶液,或者是可溶性的钇盐、镁盐、钙盐中的一种。
3.根据权利要求1或2所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(2)中稳定剂溶液与锆盐溶液按稳定剂阳离子:Zr4+摩尔比为3:97~10:90的比例混合。
4.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(3)中沉淀剂为NaOH、KOH、氨水或尿素中的一种。
5.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(4)中热处理温度为600~800℃,热处理时间为1~2h。
6.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(5)中熔盐溶液包括CaCl2-MgCl2、CaCl2-CaO、CaCl2-BaCl2、BaCl2-MgCl2在内的复合熔盐溶液。
7.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(6)中干压成形的压制条件为:压力100~200Mpa,保压时间30~120s。
8.根据权利要求1所述的一种低温常压快速烧结全稳定氧化锆粉体的方法,其特征在于,所述步骤(7)生坯煅烧条件为:以2~10℃/min的升温速率升温至1190~1300℃进行煅烧,达到煅烧温度后保温3~6h。
