专利号: 2015109065114
申请人: 淄博正邦知识产权企划有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

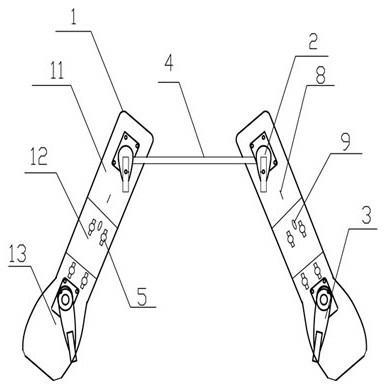

1.一种踏板能缩短可调的折叠滑行车,包括两个踏板,每一个踏板的下方均联接前导向轮和后驱动轮,两个踏板的前端之间联接一连杆,前导向轮和后驱动轮均与踏板相铰接,连杆的两端连接在前导向轮的轮架上,其特征在于:每一块踏板均包括前板、中间板和后板;所述前板和中间板之间通过铰链连接,中间板能绕前板的后端旋转,中间板与后板通过连接部件进行连接,当中间板被收拢时,前板和后板能通过连接部件连接;在前板底面上设置有挂钩,在中间板底面上设置有挂环,当中间板旋转至前板的底部时,所述挂环能挂在挂钩上;所述连杆采用分体式结构,连杆由左杆、右杆和紧固螺栓组成,左杆和右杆的一端均连接在前导向轮的轮架上,左杆中空,右杆能插入左杆内,在右杆上开设凹槽,左杆上开设通孔,通孔内插入紧固螺栓,紧固螺栓能旋入右杆上的凹槽中,将左杆和右杆固定连接。

2.根据权利要求1所述的一种踏板能缩短可调的折叠滑行车,其特征在于:在前板的后段开设一个纵向的长孔,在中间板前端开设缺口槽,在中间板后端开设长孔;所述连接部件包括连接杆、弹簧和拨扭,连接杆位于缺口槽内,弹簧的一端与缺口槽相固定、另一端固定在连接杆上,所述拨扭一端与连接杆固定、另一端伸出缺口槽外;当中间板绕前板旋转时,后板上的连接杆恰能插入前板上的长孔内。

3.根据权利要求1所述的一种踏板能缩短可调的折叠滑行车,其特征在于:前板的后段、中间板、后板上开设纵向插孔,所述连接部件采用插杆,插杆的后端呈弹性分叉结构,插杆的前端能插入前板内。
