专利号: 2015109070682
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

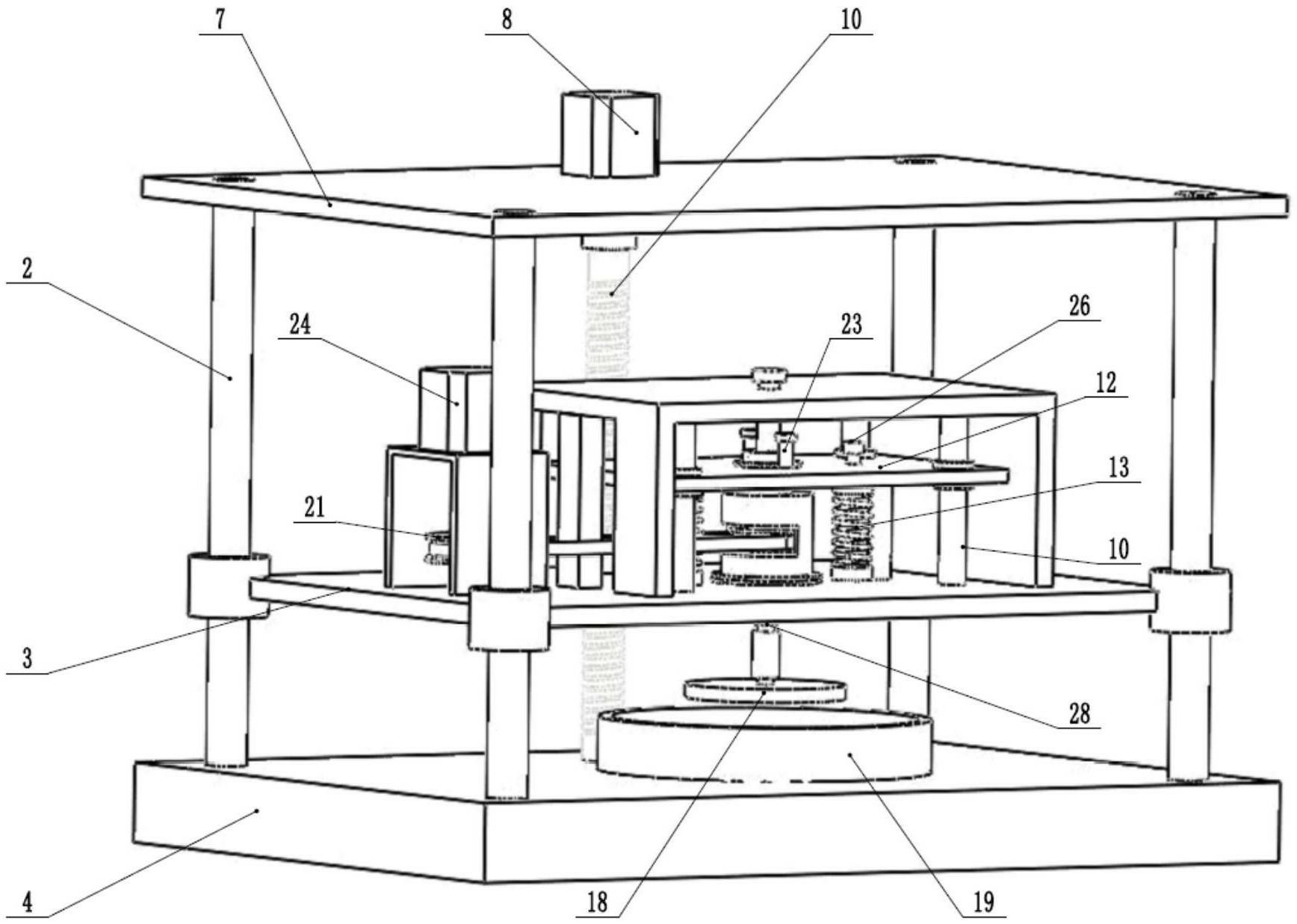

1.一种加工间隙可调的液动压悬浮抛光装置,其特征在于:包括升降部分和抛光部分,升降部分用于上下调节抛光部分的位置,所述升降部分包括底座、支撑板和上盖板,底座上装有滚动导轨和滚珠丝杠,滚动导轨和滚珠丝杠的上端与上盖板连接,所述支撑板上设有与所述滚动导轨和滚珠丝杠配合的滑动轴套和丝杠螺母,所述支撑板通过所述滑动轴套和丝杠螺母套装在滚动导轨和滚珠丝杠上,所述滚珠丝杠上端装有步进电机,步进电机固定在上盖板上,所述步进电机通过带动滚珠丝杠的转动从而带动所述支撑板的升降;所述抛光部分安装在所述支撑板上,所述抛光部分包括滚珠花键轴、固定板、动板、导轨、弹簧和伺服电机,滚珠花键轴的下端装有抛光盘,滚珠花键轴的上端通过轴承与动板连接,所述动板套装在导轨上,导轨上下两端分别固定在固定板和支撑板上,动板和支撑板之间设有弹簧,弹簧上端与动板的连接处设有微调旋钮;所述伺服电机通过带轮和同步带连接所述滚珠花键轴。

2.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述伺服电机通过电机座固定在支撑座上。

3.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述滚珠花键轴的上端通过深沟球轴承与动板配合连接。

4.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述弹簧通过支撑块连接微调旋钮。

5.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述步进电机通过第一联轴器连接滚珠丝杠。

6.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述滚珠花键轴的下端通过第二联轴器连接抛光盘。

7.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述滚珠花键轴的轴套上开有键槽和定位槽,滚珠花键轴通过第一键与第一带轮相连,伺服电机通过第二键与第二带轮相连,第一带轮和第二带轮通过同步带相连,伺服电机通过第二键传递扭矩给第二带轮,经过同步带带动第一带轮转动从而带动滚珠花键轴的高速转动。

8.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述动板上滚珠花键轴的两侧设有止推轴承。

9.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述动板的上端还设有限位螺杆。

10.根据权利要求1所述的一种加工间隙可调的液动压悬浮抛光装置,其特征在于:所述抛光盘正下方的底座上固定有装有抛光液的容器。
