1.一种屏蔽罩结构，应用于印制电路板，其特征在于，屏蔽罩结构包括由拼块拼合形成的预定图形的顶部结构，所述拼块之间通过一连接结构相互连接，所述拼块包括复数个第一拼块，用于分别形成所述预定图形的角；所述第一拼块不与所述预定图形的角相邻的边上，设置有所述连接结构；

所述拼块还包括：

至少两个第二拼块，用以形成所述屏蔽罩结构的长度方向的边，每个所述第二拼块三条不与所述预定图形的边相邻的边上，设置所述连接结构；

至少两个第三拼块，用以形成所述预定图形的宽度方向的边，每个所述第三拼块三条不与所述预定图形的边相邻的边上，设置所述连接结构；

至少一个第四拼块，用以拼合所述预定图形的角及边围合形成的空隙，每个所述第四拼块的四条边上设置所述连接结构。

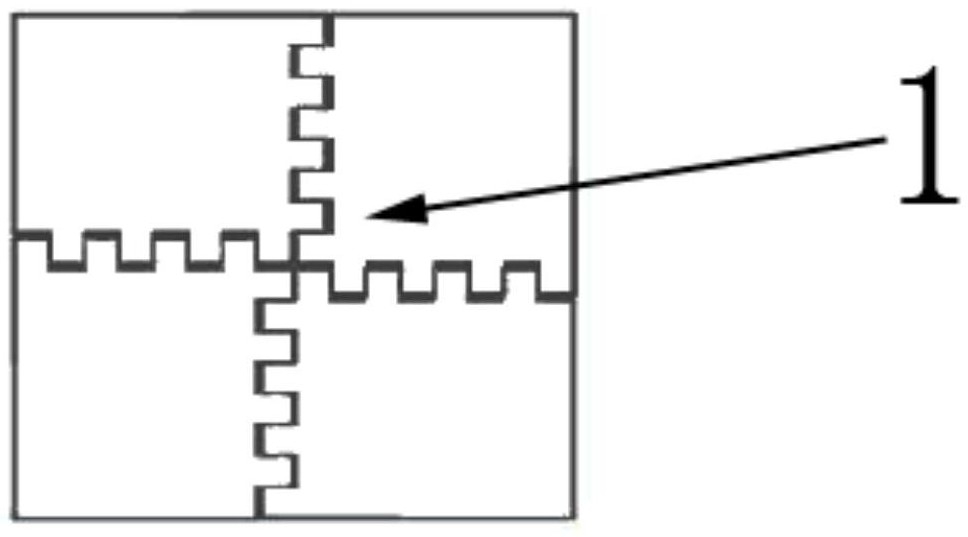

2.根据权利要求1所述的屏蔽罩结构，其特征在于，所述连接结构包括：设置于一拼块上的复数个凸起，以及设置于对应拼块上的配合所述复数个凸起的复数个凹陷，所述复数个凸起嵌入所述复数个凹陷中形成拼合。

3.根据权利要求2所述的屏蔽罩结构，其特征在于，每个所述拼块上所述凸起与所述凹陷间隔设置。

4.根据权利要求1所述的屏蔽罩结构，其特征在于，所述屏蔽罩结构还包括底座，所述底座连接于所述印制电路板上，所述顶部结构连接于所述底座上。

5.根据权利要求4所述的屏蔽罩结构，其特征在于，所述印制电路板上设置有焊盘，所述底座通过焊接与设置于所述印制电路板上的焊盘连接。

6.根据权利要求1所述的屏蔽罩结构，其特征在于，所述预定图形为矩形。

7.根据权利要求1所述的屏蔽罩结构，其特征在于，所述预定图形为L形。
