专利号: 2015109083199
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

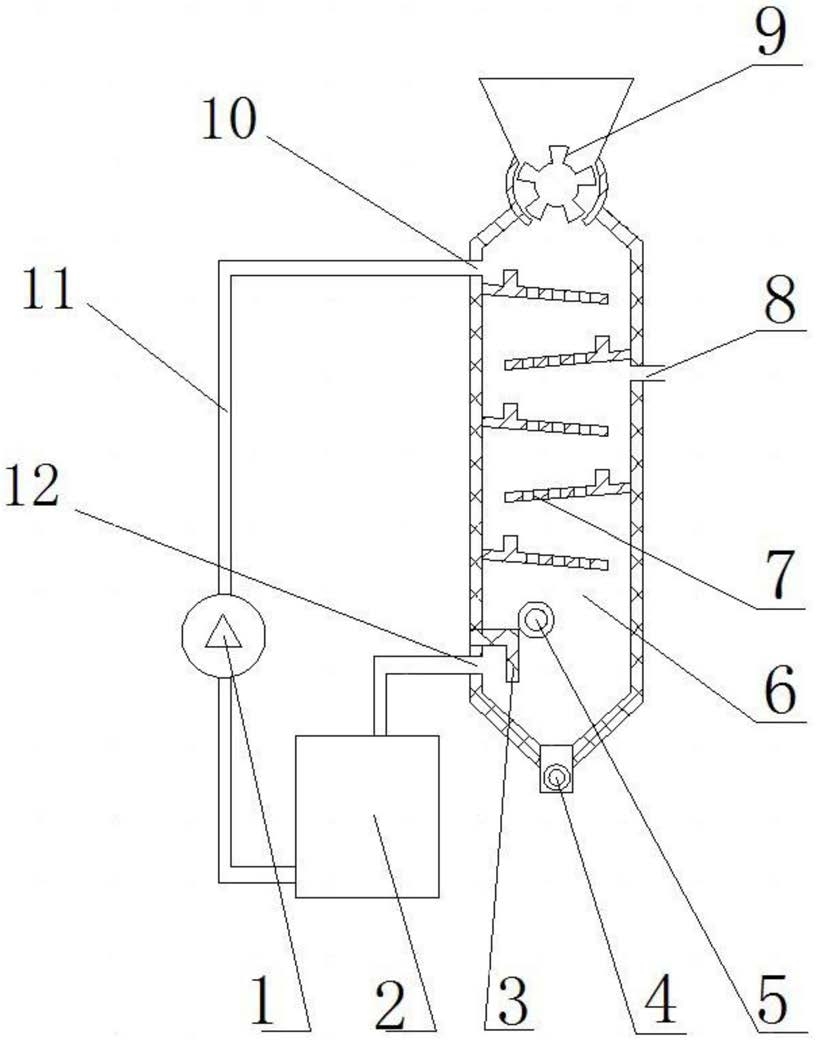

1.废塑料熔盐裂解塔,其特征在于,包括熔盐炉(2)和通过输盐管(11)与所述熔盐炉(2)连接的裂解塔塔体(6),所述裂解塔塔体(6)的顶部设有转子加料器(9),所述裂解塔塔体(6)上部设有熔盐进口(10),下部设有熔盐出口(12),所述裂解塔塔体(6)内从熔盐进口(10)到熔盐出口(12)之间依次设有若干塔板(7),所述裂解塔塔体(6)上还设有裂解气出口(8),所述裂解气出口(8)位于从上到下第二块塔板(7)的下方,所述裂解塔塔体(6)的底部设有锥形熔盐沉淀池,所述熔盐沉淀池的底部设有下出渣器(4),所述裂解塔塔体(6)的下部还设有上出渣器(5)。

2.根据权利要求1所述的废塑料熔盐裂解塔,其特征在于,所有塔板(7)都向下倾斜3~

20°,相邻塔板(7)的倾斜方向相反;所述塔板(7)开孔率不大于50%,且开孔直径小于30mm,最下端的塔板(7)不开孔。

3.根据权利要求1或2所述的废塑料熔盐裂解塔,其特征在于,所述裂解塔塔体(6)的下部设有挡渣墙(3),所述挡渣墙(3)上端位于熔盐出口(12)的上方,所述挡渣墙(3)下端低于熔盐出口(12)处,所述熔盐出口(12)通过管道与所述熔盐炉(2)连接。

4.根据权利要求3所述的废塑料熔盐裂解塔,其特征在于,所述上出渣器(5)位于所述挡渣墙(3)的右侧,且高于所述熔盐出口(12)的位置。

5.根据权利要求1所述的废塑料熔盐裂解塔,其特征在于,所述输盐管(11)上设有熔盐泵(1)。
