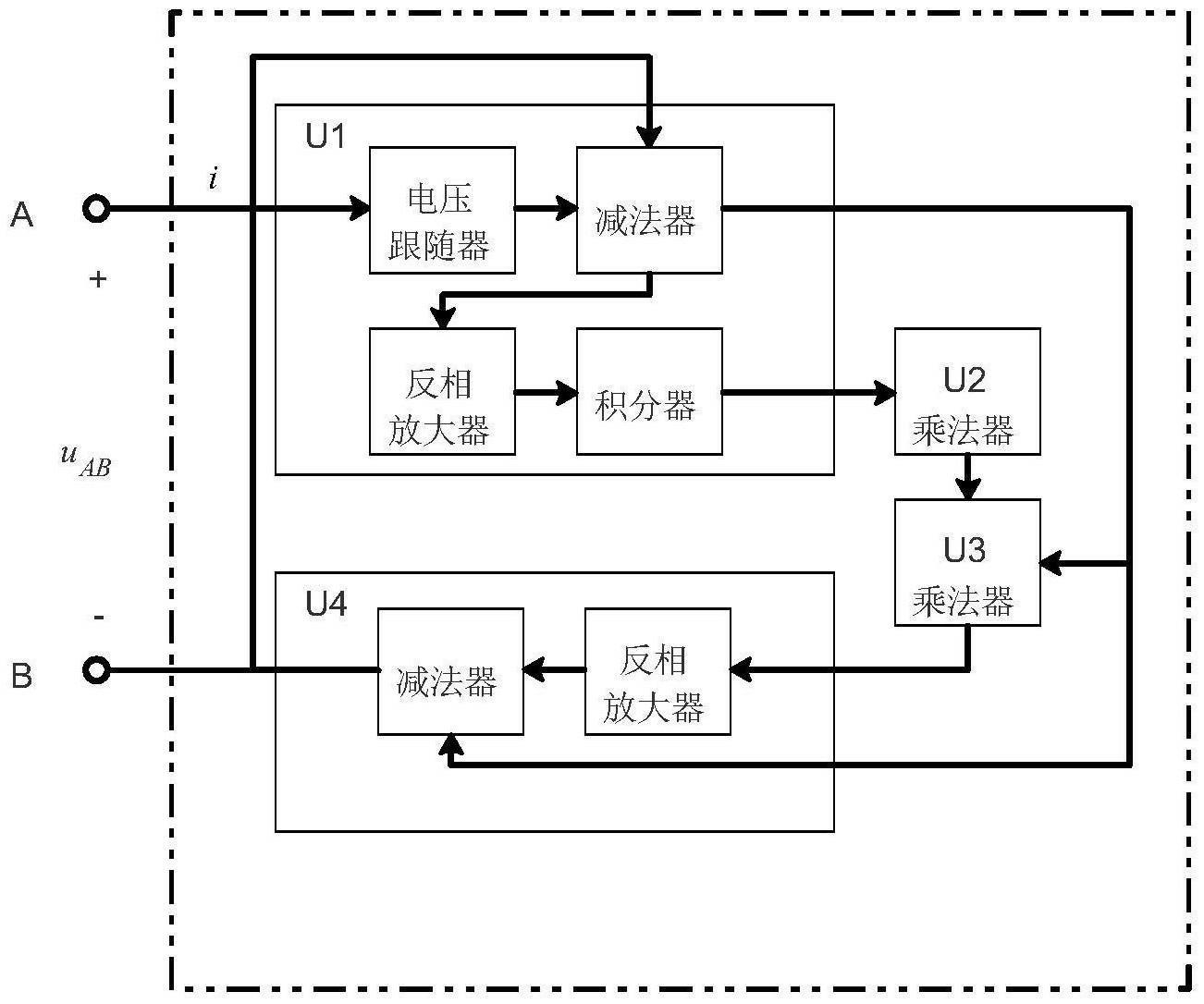

1.一种磁控忆容器等效电路，包括第一集成运算放大器U1、第二集成运算放大器U4、第一乘法器U2、第二乘法器U3、十三个电阻和两个电容；其特征在于：第一集成运算放大器U1的第10引脚、第12引脚接地，第4引脚接+12V电源，第11引脚接-12V电源；第3引脚接输入端口A，第2引脚与U1的第1引脚、第一电阻R1的一端、第一电容C1的一端连接，第

5引脚与第二电阻R2的一端、第一电阻R1的另一端连接，第6引脚与第四电阻R4的一端、第三电阻R3的一端连接，第7引脚与第四电阻R4的另一端、第五电阻R5、第二乘法器U3的

3脚、第十一电阻R11的一端连接；第8引脚与第六电阻R6的一端、第七电阻R7的一端连接，第9引脚与第五电阻R5的另一端、第六电阻R6的另一端连接；第13引脚与第七电阻R7的一端、第八电阻R8的一端、第二电容C2的一端连接，第14引脚与第八电阻R8的另一端、第二电容C2的另一端、第一乘法器U2的1脚、第一乘法器U2的3脚连接；第二电阻R2的另一端与+12V电源的负极连接并接地；-12V电源的正极接地；第一集成运算放大器U1的型号为LF347BD；

第一乘法器U2的第2引脚、第4引脚、第6引脚接地，第8引脚接+12V电源，第5引脚接-12V电源；第7引脚接第二乘法器U3的第1引脚；

所述的第一乘法器U2的型号为AD633JN；

所述第二乘法器U3的第2引脚、第4引脚、第6引脚接地，第8引脚接+12V电源，第5引脚接-12V电源，第7引脚与第九电阻R9的一端连接；

所述的第三乘法器U3的型号为AD633JN；

所述第二集成运算放大器U4的第3引脚接地，第4引脚接+12V电源，第11引脚接-12V电源；第1引脚与第十电阻R10的一端、第十二电阻R12的一端连接，第2引脚与第九电阻R9的另一端、第十电阻R10的另一端连接，第5引脚与第十一电阻R11的另一端连接，第6引脚与第十二电阻R12的另一端、第十三电阻R13的一端连接，第7引脚与第十三电阻R13的另一端、第一电容C1的另一端、第三电阻R3的另一端连接并作为输出端；第8引脚、第9引脚、第10引脚、第11引脚、第12引脚架空；

集成运算放大器U4的型号为LF347BD。
