1.一种微米级柱状硫化银阵列的可控制备方法，其特征在于采用以下工艺步骤：

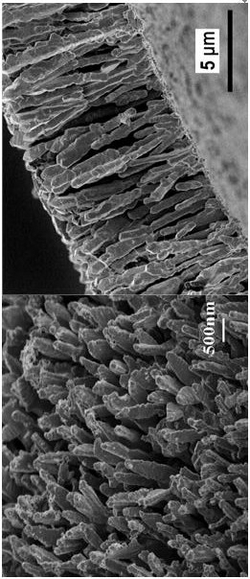

以重量份计，取1-3份含银离子的化合物溶解到20-60份去离子水中，再投入2-15份阳离子交换树脂静置10-20小时后，取出树脂用去离子水反复洗涤无游离离子，即为含银离子-阳离子交换树脂前驱体物质；取含硫化合物2-10份充分溶解在30-55份的去离子水中，再取2-15份含银离子-阳离子交换树脂前驱体物质投入，控制温度20-40℃反应1-3小时后取出树脂，用去离子水洗涤后即制得微米级柱状硫化银阵列；

所述阳离子交换树脂为苯乙烯系或大孔型阳离子交换树脂中的一种；

所述含银离子的化合物为硝酸银或Ag的质量百分比浓度为1.27 %的银氨溶液中的一种。

2.根据权利要求1所述的微米级柱状硫化银阵列的可控制备方法，其特征在于含硫化合物为硫化钠、硫氢化钠、硫代硫酸钠中的一种。
