专利号: 2015109156700
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

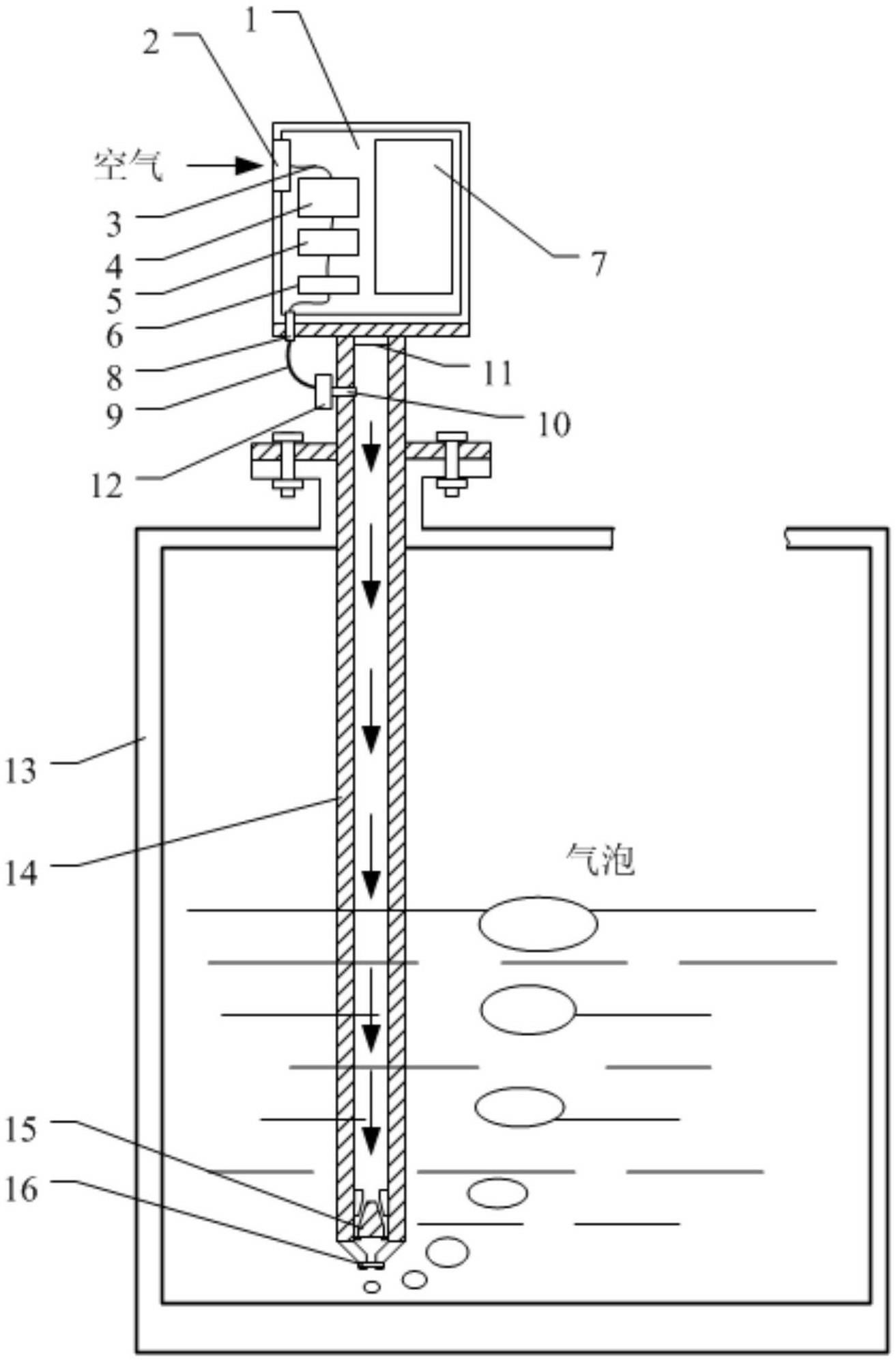

1.一种防腐蚀液位检测装置及方法,其特征在于:所述装置包括一级空气过滤器、气泵、气管、气压调节器、二级空气过滤器、智能单元,出气接头、连接管、开关阀、进气接头、压力传感器、导管、防反流浮子和可调喷嘴,其中一级空气过滤器通过气管连接气泵输入,气泵输出连接到气压调节器,气压调节器连接二级空气过滤器,二级空气过滤器连接出气接头,出气接头再通过连接管和开关阀连接,开关阀连接进气接头,进气接头连接在导管上,压力传感器设置在导管封闭一端,导管另一端连接可调喷嘴,靠近可调喷嘴的位置连接有防反流浮子。

2.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述智能单元包括键盘电路、压力信号处理电路、显示电路、泵阀控制电路和信号远传端口。

3.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述导管结构为一端封闭,一端开口。

4.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述进气接头之前间接连接空气过滤器。

5.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述压力传感器连接在导管封闭一侧,可调喷嘴连接在导管开口一侧。

6.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述导管可口一侧靠近可调喷嘴位置连接有防反流浮子。

7.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述防反流浮子根据其所受空气压力和液体浮力的关系可以阻断或导通导管内空气的流出通道。

8.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述可调喷嘴的开度可调节。

9.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述气压调节器可增大或减少其输出气体的压力值。

10.如权利要求1所述的一种防腐蚀液位检测装置及方法,其特征在于:所述导管内空气压力和防反流浮子所受浮力是否达到平衡的判断依据是压力传感器测量值的增加趋势、减少趋势或波动范围。
