专利号: 2015109157188
申请人: 郑运婷
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

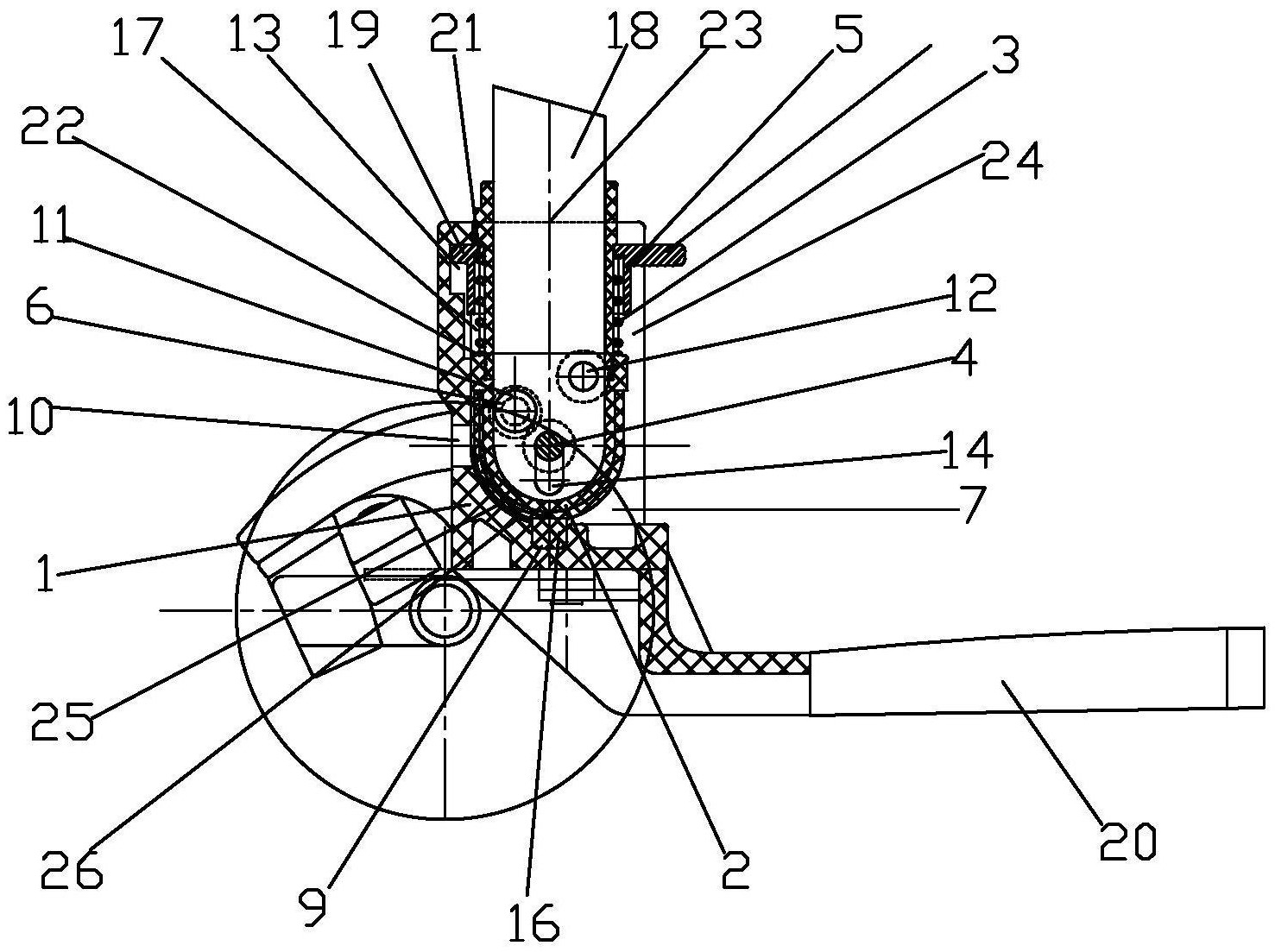

1.上弹簧折叠器的使用方法,上弹簧折叠器,包括有折叠座(1)、摆动接头(2)、压缩弹簧(3)、铰轴(4)、弹簧套(5)以及弹性销(6);折叠座(1)包括有摆动槽(7)、铰接孔(8)、竖起座栓孔(9)、折叠座栓孔(10)、竖起销孔(11)、折叠销孔(12)以及定位槽(13),摆动接头(2)包括长铰孔(14)、定销孔(15)、插栓(16)以及导槽(17),弹簧套(5)设有定位栓(19);其特征在于:所述的上弹簧折叠器的使用方法是:使用时,摆动接头(2)与滑板车或者其他健身车的车把立管(18)连接,折叠座(1)与滑板车或者其他健身车的滑板(20)连接,或者,折叠座(1)与滑板车的滑板(16)连接成一体;车把立管(18)折叠时,用手按下弹性销(6),使弹性销(6)下沉到摆动接头的(2)的定销孔(15)内,使弹性销(6)脱离竖起销孔(11);然后,用手拉车把立管(18)克服压缩弹簧(3)的弹力向上移动,使摆动接头(2)的插栓(16)离开折叠座(1)的竖起座栓孔(9);插栓(16)离开竖起座栓孔(9)后,手牵车把立管(18)向折叠方向摆动,当车把立管(18)折叠到位时,摆动接头(2)的插栓(16)对着折叠座(1)的折叠座栓孔(10),然后手推车把立管(18),克服压缩弹簧(3)的弹力推摆动接头(2)的插栓(16)插入折叠座栓孔(10)内,同时,弹性销(6)跟随摆动接头(2)移动到对准折叠销孔(12)位置,弹性销(6)在其弹簧弹力的作用下弹入折叠销孔(12),实施滑板车或者其他健身车的车把立管(18)的折叠以及定位,减少包装体积以及方便携带外出使用;车把立管(18)竖起时,用手按下弹性销(6),使弹性销(6)下沉到摆动接头的(2)的定销孔(15)内,使弹性销(6)脱离折叠销孔(12);用手抓摆动接头的(2)的弹簧套(5),拉车把立管(18)向后移动,使摆动接头(2)的插栓(16)离开折叠座(1)的折叠座栓孔(10);插栓(16)离开折叠座栓孔(10)后,手抓弹簧套(5)牵引车把立管(18)向竖起方向摆动,同时,手推弹簧套(5)克服压缩弹簧(3)的弹力向下移动,使弹簧套(5)的定位栓(19)对着折叠座(1)的定位槽(13)的位置,然后将定位栓(19)摆进定位槽(13),定位栓(19)摆进定位槽(13)后,摆动接头(2)的插栓(16)对着折叠座(1)的竖起座栓孔(9),然后手放开弹簧套(5),摆动接头(2)的插栓(16)在压缩弹簧(3)弹力的作用下插入竖起座栓孔(9)内,同时,弹性销(6)跟随摆动接头(2)摆动到对准竖起销孔(11)位置,弹性销(6)在其弹簧弹力的作用下弹入竖起销孔(11),使车把立管(18)不能摆动,实施滑板车或者其他健身车的车把立管(18)的竖起以及定位,保证滑板车或者其他健身车的安全使用。

2.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的弹簧套(5)的定位栓(19)于折叠座(1)的定位槽(13)上下移动的距离大于摆动接头(2)的插栓(16)的长度,以方便插栓(16)脱离折叠销孔(12)后,插入竖起座栓孔(9)内。

3.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的压缩弹簧(3)以折叠座(1)的定位槽(13)为基础,对摆动接头(2)施加一个弹力,限制摆动接头(2)向上移动,压缩弹簧(3)弹力的方向由压缩弹簧(3)的上端指向竖起座栓孔(9),使插栓(16)保持在插入竖起座栓孔(9)状态。

4.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的摆动接头(2)竖起时,摆动接头(2)的插栓(13)与折叠座(1)的竖起座栓孔(9)动配合连接,摆动接头(2)的弹性销(6)与折叠座(1)的竖起销孔(11)动配合连接;摆动接头(2)折叠时,摆动接头(2)的插栓(3)与折叠座(1)的折叠座栓孔(10)连接动配合连接,摆动接头(2)的弹性销(6)与折叠座(1)的折叠销孔(12)动配合连接。

5.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的弹簧套(5)的下端到导槽(17)的槽底(22)的距离大于摆动接头(2)的插栓(16)的长度。

6.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的弹簧套(5)于导槽(17)上下移动的距离大于摆动接头(2)的插栓(16)的长度,使摆动接头(2)移动时,摆动接头(2)的插栓(16)能脱离竖起座栓孔(9)或者折叠座栓孔(10)。

7.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的手拉车把立管(18)克服压缩弹簧(3)的弹力移动时,摆动接头(2)的长铰孔(14)跟随摆动接头(2)移动,摆动接头(2)移动的距离大于插栓(16)插入竖起座栓孔(9)或者折叠座栓孔(10)的深度。

8.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的手拉车把立管(18)克服压缩弹簧(3)的弹力移动时,长铰孔(14)移动的距离大于插栓(16)插入竖起座栓孔(9)或者折叠座栓孔(10)的深度,使插栓(16)能脱离竖起座栓孔(9)或者折叠座栓孔(10)。

9.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的竖起座栓孔

(9)的中心线与折叠座栓孔(10)的中心线垂直;车把立管(18)由折叠状态向竖起状态转换时,摆动接头(2)绕铰轴(4)向上摆动90°角,插栓(16)由折叠座栓孔(10)摆动到竖起座栓孔(9)。

10.根据权利要求1所述的上弹簧折叠器的使用方法,其特征在于:所述的车把立管

(18)由竖起状态向折叠状态转换时,摆动接头(2)绕铰轴(4)向下摆动90°角,插栓(16)由竖起座栓孔(9)摆动到折叠座栓孔(10)。
