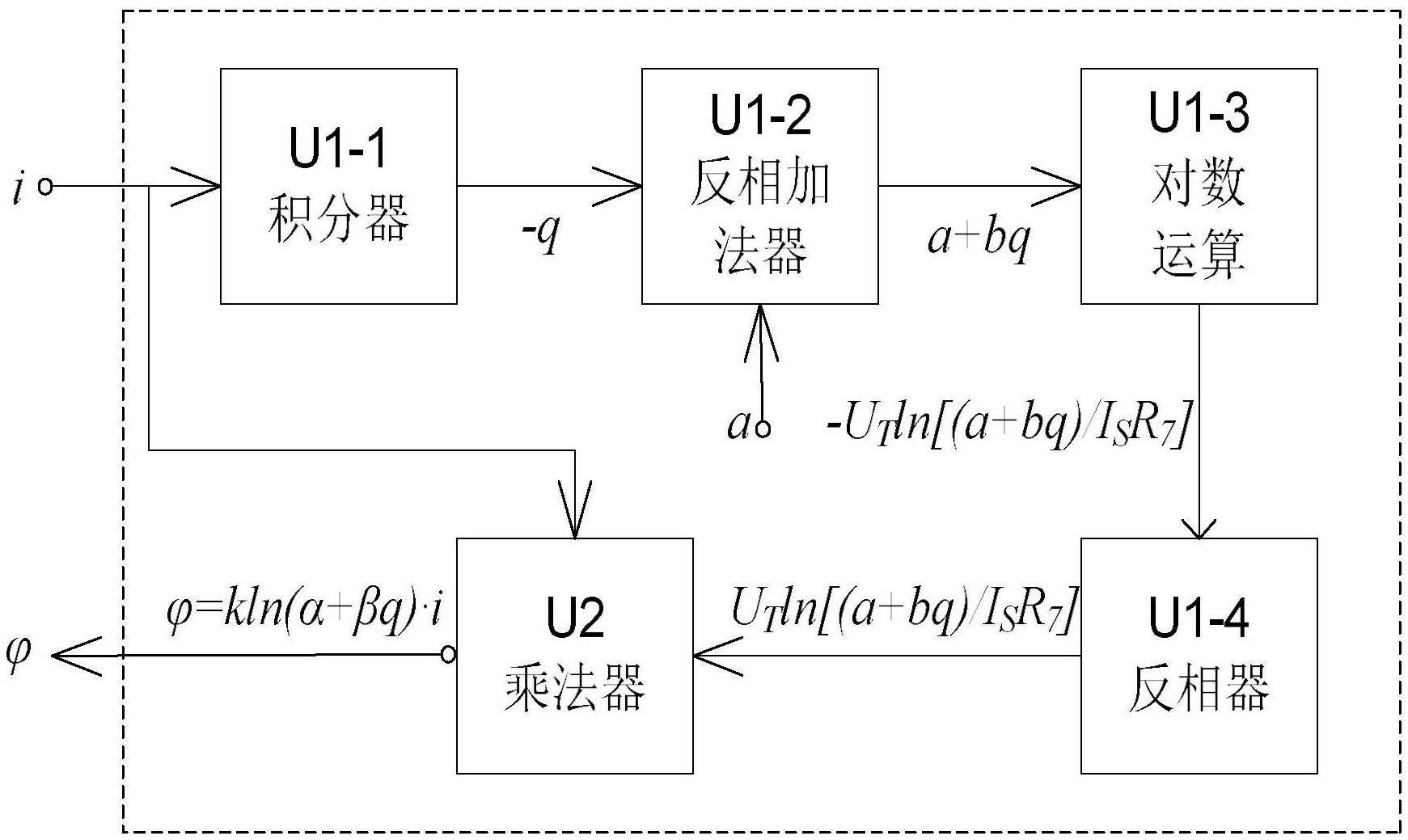

1.一种忆感器对数模型等效电路，包括集成运算放大器U1和乘法器U2，其特征在于：集成运算放大器U1用于实现积分运算、反向加法、对数运算和反向器；乘法器U2用于实现信号的相乘；输入电流通过U1-1的积分电路实现电流的积分，电流的积分输入到U1-2的反向加法器实现与常数的反向相加，U1-2的输出信号通过U1-3的对数运算电路进行对数运算后，输出结果再经过U1-4的反相器取反，U1-4的输出结果与输入电流共同输入乘法器U2进行乘法运算，最终得到磁通量；

所述的集成运算放大器U1采用LF347N，模拟乘法器U2采用AD633JN；

所述的集成运算放大器U1的第1引脚与第一电容C1的一端、第三电阻R3的一端、第八电阻R8的一端连接，第2引脚与第一电阻R1的一端、第一电容C1的另一端、第八电阻R8的另一端连接，第3引脚接地，第4引脚接第一电源的正极，第5引脚接地，第6引脚与第二电阻R2的一端、第三电阻R3的另一端、第四电阻R4的一端连接，第二电阻R2的另一端与第五电源的负极连接，第五电源的正极接地，第7引脚与第四电阻R4的另一端、第七电阻R7的一端连接，第

11引脚接第二电源负极,第12引脚接地，第13引脚与二极管D1的正极、第七电阻R7的另一端连接，第14引脚与二极管D1的负极、第五电阻R5的一端连接，第10引脚接地，第9引脚与第五电阻R5的另一端、第六电阻R6的一端连接，第8引脚与第六电阻R6的另一端连接作为U1的输出并与乘法器U2的第1引脚连接；乘法器U2的第2、4、6引脚接地，U2的第3引脚与输入端、第一电阻R1的另一端连接，第5引脚接第三电源的负极，第7引脚为磁通输出，第8引脚接第四电源的正极；第一电源的负极、第二电源的正极、第三电源的正极和第四电源的负极接地。
