专利号: 2015109203082
申请人: 广东石油化工学院
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

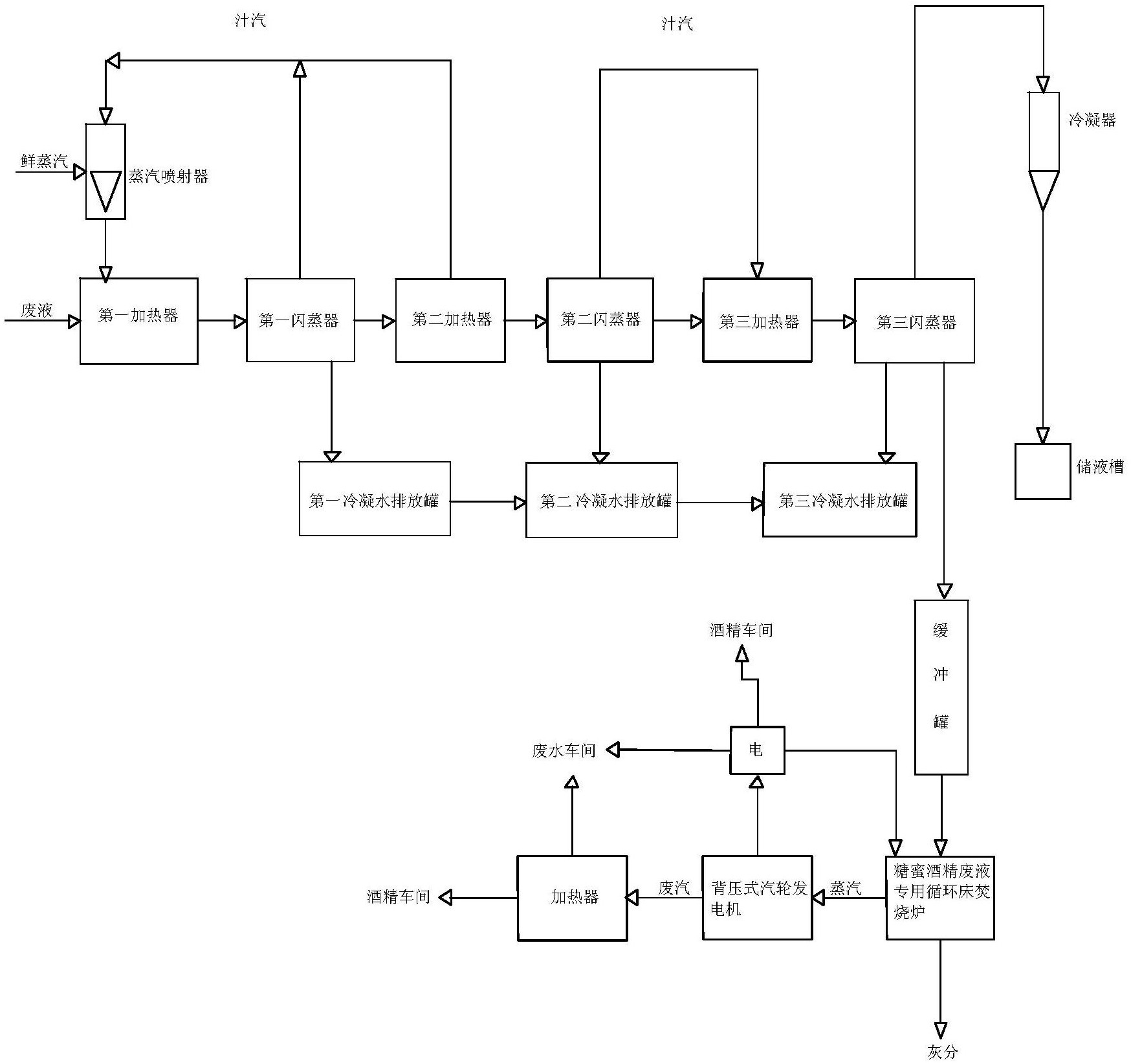

1.一种糖蜜酒精废液的处理工艺,其特征在于,其工艺步骤包括:

(1)采用糖蜜酒精废液高速低温缓积垢蒸发装置对糖蜜酒精废液进行蒸发浓缩处理;

(2)步骤(1)中蒸发浓缩后的酒精废液与油页岩混合均匀后通入到糖蜜酒精废液专用循环床焚烧炉进行焚烧处理;

(3)步骤(2)中酒精废液焚烧产生的蒸汽送入背压式汽轮发电机发电,所发的电用于糖蜜酒精废液专用循环床焚烧炉、废液蒸发浓缩和固液分离以及酒精从粉碎到蒸馏工序的用电;背压式汽轮发电机排出的废汽再供酒精蒸煮和蒸馏;燃烧后的灰分作钾肥使用。

2.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,油页岩与浓缩酒精废液质量比为:1:5-1:4。

3.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,所述的工艺步骤还包括对步骤(1)中糖蜜酒精废液蒸发浓缩处理后产生的冷凝水的处理,所述的冷凝水用于稀释糖蜜。

4.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,糖蜜酒精废液浓缩至

65BX进行焚烧。

5.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,所述的油页岩通过颚式破碎机粉碎、震动筛筛分所得粒径为1-3cm颗粒状油页岩。

6.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,所述的糖蜜酒精废液高速低温缓积垢蒸发装置,包括一个或者多个蒸发单元和蒸汽喷射器,所述蒸发单元包括加热器、闪蒸器和冷凝水排放罐,所述加热器与闪蒸器连接,并且所述加热器与闪蒸器之间还设有水泵,所述闪蒸器一端与冷凝水排放罐连接,一端与蒸汽喷射器连接,所述蒸汽喷射器与加热器连接。

7.根据权利要求1所述的糖蜜酒精废液的处理工艺,其特征在于,所述的糖蜜酒精废液专用循环床焚烧炉,包括炉膛、过热器、省煤器、对流管束、空气预热器、给煤斗、布风系统、钢架、平台扶梯,所述布风系统设置高位床和低位床,并且所述高位床与小功率风机连接,所述低位床与大功率风机连接,所述炉膛设置为带有重型炉墙的炉膛,所述炉膛还设有沼气燃烧器分离装置,所述高位床和低位床均采用不锈钢材料制成,所述炉膛尾部设有分离回料装置。
