1.一种抗肿瘤缓释药物材料，其特征在于：其结构如式Ⅰ所示：

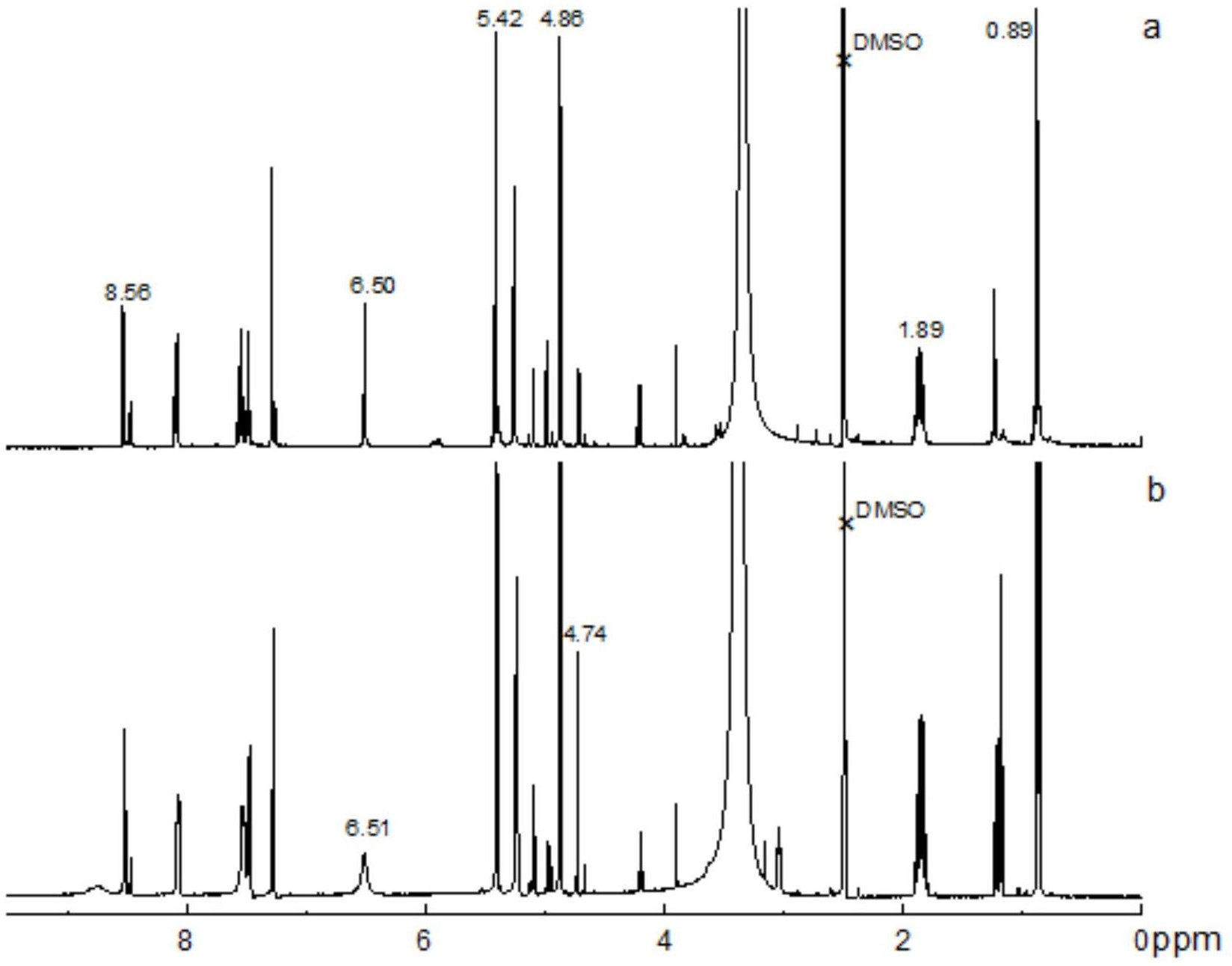

2.权利要求1所述的抗肿瘤缓释药物材料的制备方法，其特征在于包含如下步骤：(1)称取HCPT-COOH，溶解于溶剂中，室温搅拌，加入氨基环糊精，加入交联剂，室温反应；加入低温水溶液，低温静止，析出固体；离心沉淀出固体，烘干即得HCPT-CD；

(2)TEPACS的合成，分为三步；A：称取壳聚糖，溶解；慢慢加入甲醇，继续搅拌，停止搅拌，获得A溶液，待用；B：将四乙烯五胺溶解，获得四乙烯五胺溶液；将苯甲醛溶解，然后加入到四乙烯五胺溶液中，加热回流；缓慢滴加环氧氯丙烷反应，获得B溶液；C：将B溶液加入A溶液中，室温下搅拌；调节pH，沉淀，过滤，洗涤，真空干燥即得TEPACS；

(3)将步骤(2)获得的TEPACS溶解，得到TEPACS溶液；称取Ad-CHO溶解，然后将其加入到TEPACS溶液中，室温反应；旋蒸出甲醇，洗涤，干燥得产品TEPACS-Ad；

(4)称取步骤(3)所得的TEPACS-Ad，溶解，加入HCPT-CD，溶解并使环糊精充分嵌套金刚烷，干燥，得产品抗肿瘤缓释药物材料TEPACS-Ad/HCPT-CD。

3.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(1)中所述的溶剂为DMSO、THF和水中的任意一种或者至少两种；

所述的交联剂为EDC·HCl和NHS的任意一种或者两种。

4.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(1)中所述的HCPT-COOH的终浓度为3.75mmol/L～10mmol/L；

步骤(1)中所述的加入氨基环糊精的终浓度为3.75mmol/L～10mmol/L。

5.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(1)中所述的室温搅拌的搅拌时间为1～5h；

步骤(1)中所述的室温反应的反应时间为6～24h。

6.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(2)A中所述的壳聚糖在A溶液中的终浓度为0.05mol/L～0.25mol/L；

步骤(2)A中所述的溶解的时间为1～3d；

步骤(2)A中所述的继续搅拌的时间为3～6h。

7.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(2)B中所述的四乙烯五胺在B溶液中的终浓度为1～5mol/L；

步骤(2)B中所述的苯甲醛在B溶液中的终浓度为1～5mol/L；

步骤(2)B中所述的环氧氯丙烷在B溶液中的终浓度为1～5mol/L。

8.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(2)B中所述的加热回流的条件为40～80℃回流12～24h；

步骤(2)B中所述的反应的条件为40～60℃反应12～24h；

步骤(2)C中所述的机械搅拌的时间为4～5d；

步骤(2)C中所述的pH为5～6。

9.根据权利要求2所述的抗肿瘤缓释药物材料的制备方法，其特征在于：步骤(3)中所述的TEPACS中的壳聚糖单体与Ad-CHO的摩尔比为(2～5)：1；步骤(3)中所述的反应的时间为6～12h；

步骤(4)中所述的TEPACS-Ad中的壳聚糖单体与HCPT-CD的摩尔比为(4～15)：1。

10.权利要求1所述的抗肿瘤缓释药物材料在抗肿瘤缓释药物领域中的应用。
