专利号: 2015109298561
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

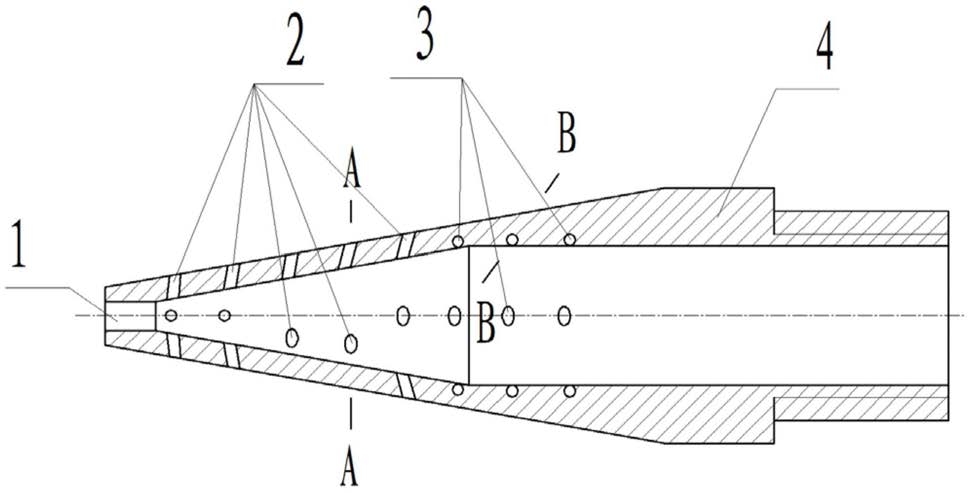

1.一种热交换喷嘴,其特征在于该热交换喷嘴包括顶端喷嘴(1)、旋流筑稳区喷嘴(2)、推出加速区喷嘴(3)及喷嘴体(4);所述喷嘴体(4)为圆锥台管体与圆管体的组合,所述喷嘴体(4)的圆锥台管体的大端部分与所述喷嘴体(4)的圆管体连接;所述顶端喷嘴(1)位于所述喷嘴体(4)的最前端,所述顶端喷嘴(1)的喷射矢量方向前方且与所述喷嘴体(4)的轴线同轴;所述旋流筑稳区喷嘴(2)设有若干个且均布在所述喷嘴体(4)的圆锥台管体的近小端部分,所述旋流筑稳区喷嘴(2)的喷射矢量方向布散于与所述顶端喷嘴(1)的喷射矢量方向呈90°-110°的区域,所述旋流筑稳区喷嘴(2)喷射矢量方向在垂直于所述顶端喷嘴(1)喷射矢量方向平面内的投影与垂直于所述喷嘴体(4)轴线的截面内轮廓的切线平行;所述推出加速区喷嘴(3)设有若干个且位于所述旋流筑稳区喷嘴(2)后,所述推出加速区喷嘴(3)均布在所述喷嘴体(4)的圆锥台管体的近大端部分,所述推出加速区喷嘴(3)的喷射矢量方向布散于与所述顶端喷嘴(1)的喷射矢量方向呈120°至150°的角度区域,所述推出加速区喷嘴(3)喷射矢量方向在垂直于所述突击喷嘴(1)喷射矢量方向平面内的投影与垂直于所述喷嘴体(4)轴线的截面内轮廓的切线平行。
