专利号: 2015109371302
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

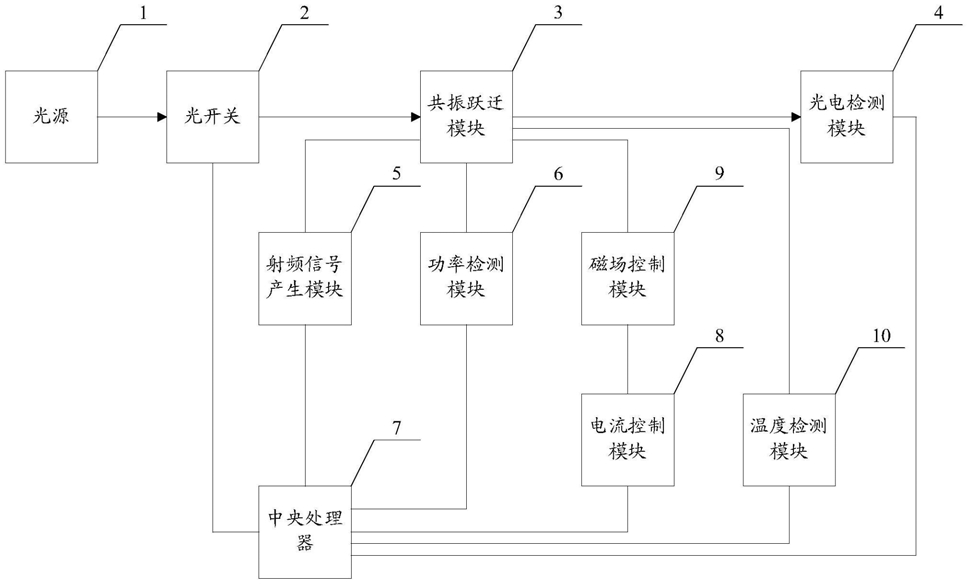

1.一种铷原子频标,所述铷原子频标包括光源、共振跃迁模块、射频信号产生模块、光电检测模块、以及中央处理器,所述共振跃迁模块、所述光电检测模块依次设置在所述光源产生光的输出光路上,所述射频信号产生模块分别与所述共振跃迁模块、所述中央处理器连接,所述光电检测模块与所述中央处理器连接,其特征在于,所述铷原子频标还包括光开关和功率检测模块,所述光开关设置在所述光源产生光的输出光路上且位于所述光源和所述共振跃迁模块之间,所述光开关与所述中央处理器连接,所述功率检测模块分别与所述共振跃迁模块、所述中央处理器连接。

2.根据权利要求1所述的铷原子频标,其特征在于,所述铷原子频标还包括电流控制模块和磁场控制模块,所述电流控制模块分别与所述中央处理器、所述磁场控制模块连接,所述磁场控制模块与所述共振跃迁模块连接。

3.根据权利要求2所述的铷原子频标,其特征在于,所述电流控制模块包括恒流源,所述磁场控制模块包括漆包线,所述漆包线缠绕在所述共振跃迁模块外。

4.根据权利要求2或3所述的铷原子频标,其特征在于,所述铷原子频标还包括温度检测模块,所述温度检测模块分别与所述中央处理器、所述共振跃迁模块连接。

5.根据权利要求4所述的铷原子频标,其特征在于,所述温度检测模块包括热敏电阻。

6.根据权利要求1-3任一项所述的铷原子频标,其特征在于,所述光开关设置在所述光源产生光的输出端。

7.根据权利要求1-3任一项所述的铷原子频标,其特征在于,所述共振跃迁模块包括谐振腔和呈泡状腔体结构的共振吸收泡,所述共振吸收泡设置在所述谐振腔内。

8.根据权利要求7所述的铷原子频标,其特征在于,所述共振吸收泡内设有两种同位素。

9.根据权利要求1-3任一项所述的铷原子频标,其特征在于,所述射频信号产生模块包括压控晶振、倍混频模块、综合模块,所述压控晶振分别与所述倍混频模块、所述综合模块、所述中央处理器连接,所述综合模块分别与所述倍混频模块、所述中央处理器连接,所述倍混频模块与所述共振跃迁模块连接。

10.根据权利要求1-3任一项所述的铷原子频标,其特征在于,所述光电检测模块包括至少一个光电池。
